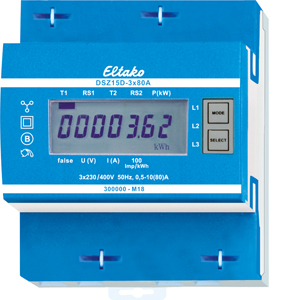

Nur geeichte Zähler sind nach Paragraph 25 des deutschen Eichgesetzes zur Stromabrechnung zugelassen. Nichtbeachtung ist eine Ordnungswidrigkeit nach Paragraph 19. Maximalstrom 3x80A, Stand-by-Verlust nur 0,5 Watt je Pfad. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 4 Teilungseinheiten = 70mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit S0-Schnittstelle. Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fließenden Ströme. Der Eigenverbrauch von nur maximal 0,5Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80A angeschlossen werden. Der Anlaufstrom beträgt 4OmA. Der N-Anschluss muss vorhanden sein. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Der Leistungsbezug wird mit einem 100-mal je kWh blinkenden Balken im Display angezeigt. Serienmäßig auch als 2-Tarif-Zähler verwendbar: Mit Anlegen von 230V an die Klemmen E1/E2 wird auf einen zweiten Tarif umgeschaltet. Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen gemäß Bedienungsanleitung im Menü geblättert wird. Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt-Wirkenergie je Tarif, die Wirkenergie des rücksetzbaren Speichers RS1 bzw. RS2 sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden. Fehlermeldung (false): Bei fehlendem Außenleiter oder falscher Stromrichtung wird false und der entsprechende Außenleiter im Display angezeigt.Eigenschaften ELTAKO 28380015Montageart: REGAusführung: DirektmessungGeeignet für: BezugAnzeigeart: digitalFrequenz: 50Maximalstrom (Imax): 80Breite in Teilungseinheiten: 4Anzahl der Stellen: 7Zählertyp: elektronischSchutzart (IP): IP20Ausführung der Schnittstelle: sonstigeEnergieart: WirkleistungTarifausführung: ZweitarifTarifsteuerung: externGeeicht: jaZulassung: Measuring Instruments DirectiveImpulsausgang: optischImpulsart: S0Impulsrate: 1000Genauigkeitsklasse: BPolart: VierleiterMessungsart Lastgang: -EDL40-Signatur: -Mit Sperrcode: -Nennspannung (Un) N-L: 230Nennspannung (Un) L-L: 400Nennstrom (In): 10Schutzart (NEMA): -Rücklaufsperre: ja

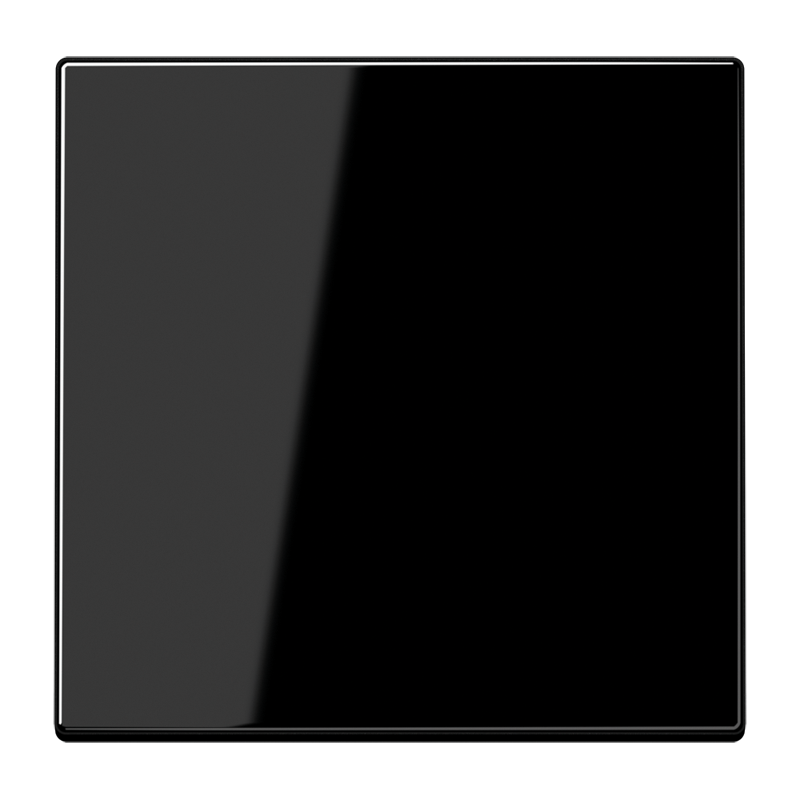

für LB-Management-Einsätze Jalousie Art.-Nrn.: 1730 JE und 1731 JEfür LB-Management-Einsätze Licht Art.-Nrn.: 1701 SE, 1702 SE, 1704 ESE, 1710 DE, 1711 DE, 1713 DSTE, 1720 NE, 1723 NE, 1708 IEBestimmungsgemäßer GebrauchManuelles Bedienen von Jalousien, Rollläden, Markisen oder BeleuchtungBetrieb mit Jalousie-, Schalt-, Dimm-, Impulseinsatz oder Nebenstelle aus dem LB-Management ProdukteigenschaftenAnsteuerung von Behängen, mit JalousieeinsatzSchalten und Dimmen von Beleuchtung, mit Schalt-, Dimm- oder ImpulseinsatzLüftungsposition des Behanges speicherbar, mit JalousieeinsatzEinschalthelligkeit von Beleuchtung speicherbar, mit Dimmeinsatz und DALI-TaststeuergerätMaterial: DuroplastMaße (B x H): 70 x 70 mmEigenschaften JUNG LS1700SWAnwendung: Steuern elektrischer VerbraucherGeeignet für Dimmeinsatz: jaGeeignet für Jalousieeinsatz: jaGeeignet für Schalteinsatz: jaMit Abdeckung: jaWerkstoff: KunststoffWerkstoffgüte: DuroplastHalogenfrei: jaOberfläche: sonstigeAusführung der Oberfläche: glänzendFarbe: schwarzRAL-Nummer (ähnlich): 9005Transparent: neinMit LED-Anzeige: neinAnzahl der Tasten: 1Anzahl der Betätigungspunkte: 3
