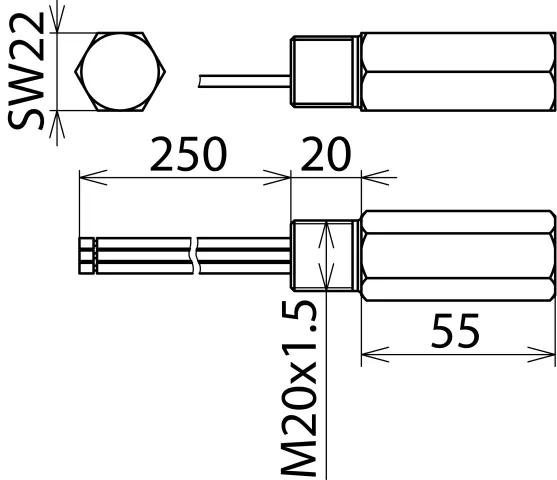

Dehn Überspannungsableiter DEHNpipe Ex (i) mit M20x1,5 Aussengewinde 929961

Herstellerinfo

Download Datenblatt

Dehn Überspannungsableiter DEHNpipe Ex (i) mit M20x1,5 Aussengewinde 929961

Bestellbar

Lieferzeit voraussichtlich 1 - 4 Wochen
Bitte beachte, dass es in seltenen Einzelfällen zu erheblich längeren Lieferzeiten kommen kann!
Die Rohstoffversorgung sowie etwaige Kapazitätsengpässe prägen derzeit die Entwicklung der Wirtschaftsleistung.

genaue Lieferzeit erfragen

absenden

133,52 €

% UVP 235,98 € (43.42% gespart)

Preise inkl. MwSt. zzgl. Versandkosten

Produktnummer: ME-929961

EAN: 4013364101784

Inhalt: 1 Stück

Produktinformationen "Dehn Überspannungsableiter DEHNpipe Ex (i) mit M20x1,5 Aussengewinde 929961"

Der DEHNpipe Ex (i) M20x1,5 Aussengewinde 929961 ist ein Überspannungsableiter, der für den Schutz von eigensicheren Messkreisen und Bussystemen vorgesehen ist. Er erfüllt die Anforderungen nach FISCO. Der Ableiter weist eine Isolationsfestigkeit von > 500 V gegen Erde auf. Es kann eine Höchste Dauerspannung von AC 22.6 und DC 32 bei einem Nennableitstoßstrom von 8/20 auf 10 und 10/350 µs mit einem Blitzstoßstrom von 1 erreicht werden. Der Nennlaststrom beträgt 0.55, der Schutzpegel Ader/Ader 50 und der Schutzpegel Ader/Erde 1200. Die Grenzfrequenz liegt bei 67, die Montageart bei sonstige und die Anschluss 1 Anschlussleitung. Es ist eine explosionsgeprüfte Ausführung vorhanden.

Der DEHNpipe Ex (i) M20x1,5 Aussengewinde 929961 ist die ideale Lösung für alle Installationsorte, die einen schnellen und zuverlässigen Schutz vor Überspannungen und Störungen erfordern. Mit seinen kapazitätsarmen Schutzschaltungen und seiner explosionsgeprüften Ausführung bietet der DEHNpipe Ex (i) eine sichere und effiziente Schutzlösung für eigensichere Messkreise und Bussysteme.

Eigenschaften DEHN 929961

Nennspannung AC: -
Nennspannung DC: -
Höchste Dauerspannung AC: 22.6
Höchste Dauerspannung DC: 32
Nennableitstoßstrom (8/20): 10
Blitzstoßstrom (10/350 µs): 1
Nennlaststrom: 0.55
Schutzpegel Ader/Ader: 50
Schutzpegel Ader/Erde: 1200
Schutzpegel Ader/Signalground: -
Schutzpegel Signalground/Protectiveground: -
Frequenz: -
Grenzfrequenz: 67
Montageart: sonstige
Anschluss 1: Anschlussleitung
Ableiterüberwachung: -
Mit Fernmeldekontakt: -
Signalisierung am Gerät: -
Explosionsgeprüfte Ausführung: ja

Angaben zur Produktsicherheit

Hersteller:
DEHN SE
Hans-Dehn-Str. 1
92318 Neumarkt
Deutschland

E-Mail: info@dehn.de
Telefon: +494991819060
