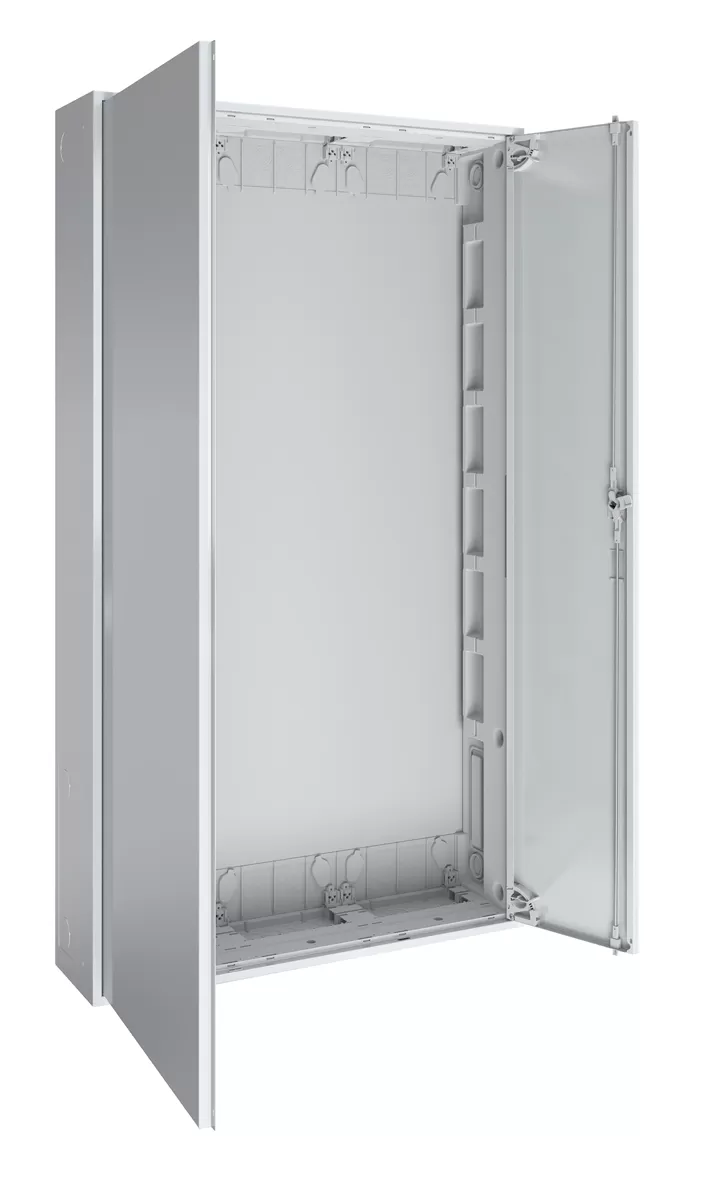

ABN Wandgehäuse schutzisoliert IP43 S39

Das ABN Wandgehäuse schutzisoliert IP43 S39 bietet einen hochwertigen Schutz für Elektrobehälter. Es verfügt über Außenmaße von 800 x 1400 x 210 mm (B x H x T), eine Breite von 3 und eine Höhe von 9 PLE 324. Das Wandgehäuse besitzt eine Schutzklasse II (Baureihe S), Schutzklasse I (Baureihe SV), sowie eine Schutzart IP43. Es ist für Geräte bis 400 ?A geeignet und kann Unterputz, Aufputz oder teilversenkt mit Innenbefestigung oder Außenbefestigung montiert werden.

Es ist in Breiten von 300, 550, 800, 1050 und 1300 mm sowie in Höhen von 500, 650, 800, 950, 1100, 1250 und 1400 mm und einer Tiefe von 210 mm erhältlich. Die Farbe des Wandgehäuses ist RAL 9016 (verkehrsweiß). Es ist mit Platzeinheiten von 36 bis 540 ausgestattet und besteht aus 1 mm dickem Stahlblech (Gehäuse und Tür), das pulverbeschichtet ist. Beidseitig vorgeprägt für Sammelschienendurchführung 300 x 80 mm und Verschraubung M50 sowie Leitungseinführungen 2K-Membranflansch unten und oben je 35 x pro Feld. Die Tür ist innenliegend, rechts oder links anschlagbar und ohne Werkzeug demontierbar und justierbar mit Öffnungswinkel 110°. Der Verschluss ist serienmäßig plombierbar sowie 3-Punkt-Stangenverschluss ab 1250 mm Höhe bzw. 2-türiger Ausführung.

Es ist bereit für den Einbau von standardisierten Modulbausätzen auf NT-Trägerprofilen oder für durchgehende Montageplatten. Die Montageart ist Aufputz und die Art der Abdeckung ist die Tür. Die Aufputz-Ausführung ist ohne Deckel und die Art der Tür ist doppelt. Der Nennstrom beträgt 400 A, die Höhe 1400 mm, die Breite 800 mm und die Tiefe 210 mm. Die Einbautiefe beträgt 190 mm, die Innentiefe 190 mm und die Materialstärke Gehäuse 1,5 mm. Die Materialstärke Tür/Deckel ist 2 mm und die Farbe ist weiß (RAL-Nummer 9016). Es hat eine Anzahl der Module von 1, die Anzahl der Reihen 3 und Breite in Teilungseinheiten 36. Es verfügt 6 Öffnungen für Flanschplatten und ist für die Anbaumöglichkeit vorbereitet. Die Anzahl der Leitungseinführungen beträgt 240. Das Material des Gehäuses ist Stahlblech/Kunststoff und die Oberfläche ist pulverbeschichtet. Des Weiteren ist es für den Blitzschutz geeignet und besitzt die Schutzart IP43 sowie die Schutzklasse II und Schlagfestigkeit IK09.

Eigenschaften ABN S39

• Montageart: Aufputz
• Art der Abdeckung: Tür
• Ausführung Deckel: ohne
• Art der Tür: Doppel
• Transparenter Deckel/Tür: nein
• Mit Schloss: nein
• Nennstrom (In): 400
• Höhe: 1400
• Breite: 800
• Tiefe: 210
• Einbautiefe: 190
• Innentiefe: 190
• Materialstärke Gehäuse: 1.5
• Materialstärke Tür/Deckel: 2
• Farbe: weiß
• RAL-Nummer: 9016
• Anzahl der Module: 1
• Anzahl der Reihen: 3
• Breite in Teilungseinheiten: 36
• Anzahl der Öffnungen für Flanschplatten: 6
• Anbaumöglichkeit: ja
• Anzahl der Leitungseinführungen: 240
• Werkstoff des Gehäuses: Stahlblech/Kunststoff
• Oberfläche: pulverbeschichtet
• Mit Montageplatte: nein
• Geeignet für Außengebrauch: nein
• Geeignet für Blitzschutz: ja
• Schutzart (IP): IP43
• Schutzart (NEMA): sonstige
• Schutzklasse: II
• Schlagfestigkeit: IK09
• Funktionserhalt: ohne
