Berker Abdeckung KNX BWM-Mod S.1 weiß glänzend 80960452

Herstellerinfo

Download Datenblatt

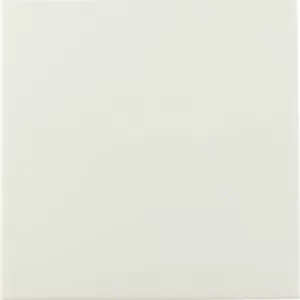

Berker Abdeckung KNX BWM-Mod S.1 weiß glänzend 80960452

Bestellbar

Lieferzeit voraussichtlich 1 - 4 Wochen
Bitte beachte, dass es in seltenen Einzelfällen zu erheblich längeren Lieferzeiten kommen kann!
Die Rohstoffversorgung sowie etwaige Kapazitätsengpässe prägen derzeit die Entwicklung der Wirtschaftsleistung.

genaue Lieferzeit erfragen

absenden

8,10 €

% UVP 11,78 € (31.24% gespart)

Preise inkl. MwSt. zzgl. Versandkosten

Produktnummer: ME-80960452

EAN: 3250617154628

Inhalt: 1 Stück

Produktinformationen "Berker Abdeckung KNX BWM-Mod S.1 weiß glänzend 80960452"

Die Berker Abdeckung KNX BWM-Mod S.1 weiß glänzend 80960452 ist eine Abdeckung für ein KNX Bewegungsmelder-Modul S.1/B.3/B.7. Sie wird einfach unterputz installiert und sorgt so für ein sehr ansprechendes ästhetisches Ergebnis.

Das Material der Abdeckung besteht aus bruchsicheren, halogenfreien Kunststoff-Thermoplasten. Damit ist es als äußerst langlebiges Produkt anzusehen, das jahrelange Benutzung ermöglicht. Des Weiteren weist die Abdeckung eine Bedientaste auf.

Insgesamt bietet die Berker Abdeckung KNX BWM-Mod S.1 weiß glänzend 80960452 eine schnelle und einfache Installation. Darüber hinaus sorgt die weiße, glänzende Oberfläche für ein ansprechendes ästhetisches Ergebnis.

Angaben zur Produktsicherheit

Hersteller:
Berker GmbH & Co. KG
Zum Gunterstal 0
66440 Blieskastel
Deutschland

E-Mail: info@berker.de
Telefon: +49276298340
