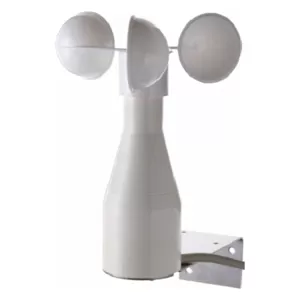

Berker Rollotec® Windsensor Hauselektronik weiß 17201

Das RolloTec® Windsensor-Schnittstelle Haus 173 von Berker ist eine einzigartige Hauselektronik-Lösung mit potenzialfreiem Kontakt und Testbetrieb. Es ist in einem polarweißen Design gestaltet und wird durch Schraubklemmen montiert. Der Kontakt wird bei Erreichen einer bestimmten Windstärke geschlossen und schützt somit vor zu starkem Wind für Jalousien, Markisen und andere. Mit seinem einzigartigen Design lässt es sich leicht montieren und bietet eine zuverlässige und effiziente Lösung für jede vorhandene Elektronikanlage. Die RolloTec® Windsensor-Schnittstelle Haus 173 von Berker ist eine hochwertige Lösung für eine einwandfreie Hausautomation. Es ist einfach in der Montage und liefert eine zuverlässige, effiziente und sichere Lösung für Ihre Anforderungen.Angaben zur ProduktsicherheitHersteller:Berker GmbH & Co. KGZum Gunterstal 066440 BlieskastelDeutschlandE-Mail: info@berker.deTelefon: +49276298340

Blindverschluss K.5 Alu. KNX Systembeschreibung Das KNX System ist ein flexibles, aufwärtskompatibles Installationsbussystem (früher EIB = European Installation Bus) für den Einsatz in der Gebäudesystemtechnik. Es ist speziell zugeschnitten auf besondere Anforderungen bezüglich des Komforts, der Möglichkeit zur flexiblen Raumnutzung, der Kombination von zentraler und dezentraler Steuerung, der intelligenten Verknüpfung von Gewerken und Systemen, Kommunikationsmöglichkeiten, Umweltverträglichkeit, der Energie- und Betriebskostenminimierung sowie der Funktionen Anzeigen, Melden, Bedienen, Überwachen und Detektieren. Durch seinen dezentralen Aufbau ermöglicht es in Wohn- und Zweckbauten, unabhängig von der Anlagengröße, ein gebäudespezifisches Betriebsmanagement. Besonders vorteilhaft wirkt sich die Verwendbarkeit von handelsüblichen Stromkreisverteilern und Installationsdosen aus. Alle Busteilnehmer werden über eine den KNX-Richtlinien (Konnex Association) entsprechende Busleitung (z.B. J-Y(St)Y 2x2x0,8) verbunden. Da die Busleitung, nach DIN VDE 0100, direkt neben Starkstromleitungen verlegt werden darf, wird die Leitungsführung stark vereinfacht. Gegenüber öffentlichen Fernmeldeanlagen ist die Busanlage mit allen Komponenten wie eine Starkstromanlage zu behandeln. Wie bei der Starkstrominstallation darf die Leitungsführung linien-, stern- bzw. baumförmig ausgeführt werden. Eine Kombination der verschiedenen Leitungsführungen ist grundsätzlich erlaubt. Die Verdrahtung erfolgt in Zweidraht-Technik, wobei die Adern mit den Farben rot (für "+") und schwarz (für "-") die Vorzugsadern darstellen. Die Adern mit den Farben weiß und gelb dienen als Reserve. Über die Busleitung werden die Teilnehmer mit der Busspannung (Schutzkleinspannung SELV 30 V DC) versorgt. Gleichzeitig dient sie zur Übertragung der Informationen, die zwischen den Busteilnehmern ausgetauscht werden. Ein Abschlusswiderstand wird für die Busleitung nicht benötigt. Die kleinste Einheit im KNX-System ist ein Teilnehmer. Jeder Teilnehmer besteht aus einem Anwendermodul (AM) und einem Busankoppler (BA). AM und BA sind über die Anwenderschnittstelle (AST) miteinander verbunden. Bis zu 64 Teilnehmer können an eine Linie angeschlossen werden. Zwölf Linien können über Linienkoppler miteinander verbunden und damit zu einem Bereich zusammengefasst werden. Bis zu 15 dieser Bereiche können über Bereichskoppler miteinander verbunden werden. Projektierung, Parametrierung, Inbetriebnahme und Diagnose werden mit der ETS (EIB-Tool-Software) durchgeführt. Die Dokumentation der Anlage wird ebenfalls mit der ETS erstellt. Im Rahmen der Projektierung wird jedem Teilnehmer eine eindeutige physikalische Adresse zugewiesen. Diese setzt sich zusammen aus der Nummer des Bereiches, der Linie und des Teilnehmers innerhalb der Linie. Bei der Inbetriebnahme wird zuerst diese physikalische Adresse in den BA geladen. Hierzu wird der PC über eine Datenschnittstelle (USB) an einer beliebigen Stelle der Anlage an den Bus angeschlossen. Die Programmierung aller BA einer KNX-Anlage mit den zugeordneten Applikationen aus der Hersteller-Datenbank erfolgt anhand der physikalischen Adressen. Jeder BA enthält ein EEPROM, in dem die physikalische Adresse und die Applikation abgelegt werden. Auf diese Weise ist das KNX-System vor Datenverlust bei Spannungsausfall geschützt. Bei der Installation der KNX-Anlage gelten folgende Bedingungen: - Die Gesamtlänge aller in einer Buslinie verlegten Leitungen darf eine Länge von 1000 m nicht überschreiten! - Die maximale Länge zwischen zwei Busgeräten beträgt 700 m! - Die maximale Leitungslänge zwischen der Spannungsversorgung (einschließlich Drossel) und jedem Busteilnehmer darf 350 m nicht überschreiten! - Um EMV-Störungen durch Überspannungen zu vermeiden, ist darauf zu achten, dass die Busleitung an keiner Stelle der Anlage eine geschlossene Schleife bildet! - Die Projektierung und Parametrierung sowie die Inbetriebnahme und Diagnose einer KNX-Bus-Anlage erfordert genaue Produktkenntnisse in Bezug auf die Funktionalität des Systems. Deshalb dürfen alle o.g. Arbeiten nur von geschulten Personen durchgeführt werden.Angaben zur ProduktsicherheitHersteller:Berker GmbH & Co. KGZum Gunterstal 066440 BlieskastelDeutschlandE-Mail: info@berker.deTelefon: +49276298340

Der Berker KNX-Funk Wa.se 1f fl Solar ql B.7 alu 85655183 ist ein Wandsender für die Funk Fernbedienung zugeordneter KNX-Funk Empfänger. Er bietet eine flache Aufputz-Montage und Kombinationserweiterung, sowie eine Spannungsversorgung über Solarzellen. Eine Integration des KNX-Funk Wa.se in das KNX-TP-System erfolgt über einen KNX-Funk Medienkoppler AP. Der Wa.se 1f fl Solar ql B.7 alu verfügt über eine werkzeuglose quicklink-Konfiguration mit Tasten und LED-Anzeige. Zudem sind die obere und untere Bedienfläche frei konfigurierbar, sodass eine Bedienung als Ein- oder Zweiflächenbedienung möglich ist. Mit einer Resetfunktion können alle Einstellungen wieder auf Werkseinstellung gesetzt werden. Der Berker Wa.se 1f fl Solar ql B.7 alu bietet eine Vielzahl an Funktionen, wie z.B. Schalten, Dimmen, Jalousie, 2 Szenen, Zeitschaltung, Taster Schließer und Memory. Außerdem unterstützt er easy Zusatz-Funktionen mit +6 Szenen, Betriebsart Ein/Aus und 1 Tastensteuerung Auf/Ab, sowie ETS Zusatz-Funktionen mit +6 Szenen, Betriebsart Ein/Aus, Taster, Zustandsanzeige und Dimmwert. Der Berker KNX-Funk Wa.se 1f fl Solar ql B.7 alu 85655183 ist ein vielseitiger Wandsender, der mit seinen vielen Funktionen eine einfache und schnelle Konfiguration und Bedienung ermöglicht. Angaben zur ProduktsicherheitHersteller:Berker GmbH & Co. KGZum Gunterstal 066440 BlieskastelDeutschlandE-Mail: info@berker.deTelefon: +49276298340

Der Berker KNX-Funk Wandsender 2fach flach quicklink K.5 Es 85656273 ist ein Wandsender für die Funk Fernbedienung zugeordneter KNX-Funk Empfänger. Er bietet eine flache Aufputz-Montage und Kombinationserweiterung mit einer Lithium Knopf-Batterie 3 V Typ CR 2430. Die Integration erfolgt via KNX-Funk Medienkoppler AP ins KNX-TP-System. Der Wandsender ist mit einer werkzeuglosen quicklink-Konfiguration ausgestattet. Sie kann über Tasten und LED-Anzeige, obere und untere Bedienfläche frei konfiguriert werden. Die Bedienflächen lassen sich als Ein- oder Zweiflächenbedienung konfigurieren und verfügen über Sendestatus- und Batteriestatus-LEDs in rot/grün/orange, Konfigurations-LED und Resetfunktion (auf Werkseinstellung). Der Wandsender bietet einige Funktionen, darunter Schalten, Dimmen, Jalousie, 2 Szenen, Zeitschaltung, Taster Schließer, Memory, sowie Zusatz-Funktionen wie +6 Szenen, Betriebsart Ein/Aus, 1 Tastensteuerung Auf/Ab und ETS Zusatz-Funktionen wie +6 Szenen, Betriebsart Ein/Aus, Taster, Zustandsanzeige, Dimmwert. Angaben zur ProduktsicherheitHersteller:Berker GmbH & Co. KGZum Gunterstal 066440 BlieskastelDeutschlandE-Mail: info@berker.deTelefon: +49276298340

Abdeckung für Tastsensor-Modul 1fach mit I/O-Symbol K.x alu. KNX Systembeschreibung Das KNX System ist ein flexibles, aufwärtskompatibles Installationsbussystem (früher EIB = European Installation Bus) für den Einsatz in der Gebäudesystemtechnik. Es ist speziell zugeschnitten auf besondere Anforderungen bezüglich des Komforts, der Möglichkeit zur flexiblen Raumnutzung, der Kombination von zentraler und dezentraler Steuerung, der intelligenten Verknüpfung von Gewerken und Systemen, Kommunikationsmöglichkeiten, Umweltverträglichkeit, der Energie- und Betriebskostenminimierung sowie der Funktionen Anzeigen, Melden, Bedienen, Überwachen und Detektieren. Durch seinen dezentralen Aufbau ermöglicht es in Wohn- und Zweckbauten, unabhängig von der Anlagengröße, ein gebäudespezifisches Betriebsmanagement. Besonders vorteilhaft wirkt sich die Verwendbarkeit von handelsüblichen Stromkreisverteilern und Installationsdosen aus. Alle Busteilnehmer werden über eine den KNX-Richtlinien (Konnex Association) entsprechende Busleitung (z.B. J-Y(St)Y 2x2x0,8) verbunden. Da die Busleitung, nach DIN VDE 0100, direkt neben Starkstromleitungen verlegt werden darf, wird die Leitungsführung stark vereinfacht. Gegenüber öffentlichen Fernmeldeanlagen ist die Busanlage mit allen Komponenten wie eine Starkstromanlage zu behandeln. Wie bei der Starkstrominstallation darf die Leitungsführung linien-, stern- bzw. baumförmig ausgeführt werden. Eine Kombination der verschiedenen Leitungsführungen ist grundsätzlich erlaubt. Die Verdrahtung erfolgt in Zweidraht-Technik, wobei die Adern mit den Farben rot (für "+") und schwarz (für "-") die Vorzugsadern darstellen. Die Adern mit den Farben weiß und gelb dienen als Reserve. Über die Busleitung werden die Teilnehmer mit der Busspannung (Schutzkleinspannung SELV 30 V DC) versorgt. Gleichzeitig dient sie zur Übertragung der Informationen, die zwischen den Busteilnehmern ausgetauscht werden. Ein Abschlusswiderstand wird für die Busleitung nicht benötigt. Die kleinste Einheit im KNX-System ist ein Teilnehmer. Jeder Teilnehmer besteht aus einem Anwendermodul (AM) und einem Busankoppler (BA). AM und BA sind über die Anwenderschnittstelle (AST) miteinander verbunden. Bis zu 64 Teilnehmer können an eine Linie angeschlossen werden. Zwölf Linien können über Linienkoppler miteinander verbunden und damit zu einem Bereich zusammengefasst werden. Bis zu 15 dieser Bereiche können über Bereichskoppler miteinander verbunden werden. Projektierung, Parametrierung, Inbetriebnahme und Diagnose werden mit der ETS (EIB-Tool-Software) durchgeführt. Die Dokumentation der Anlage wird ebenfalls mit der ETS erstellt. Im Rahmen der Projektierung wird jedem Teilnehmer eine eindeutige physikalische Adresse zugewiesen. Diese setzt sich zusammen aus der Nummer des Bereiches, der Linie und des Teilnehmers innerhalb der Linie. Bei der Inbetriebnahme wird zuerst diese physikalische Adresse in den BA geladen. Hierzu wird der PC über eine Datenschnittstelle (USB) an einer beliebigen Stelle der Anlage an den Bus angeschlossen. Die Programmierung aller BA einer KNX-Anlage mit den zugeordneten Applikationen aus der Hersteller-Datenbank erfolgt anhand der physikalischen Adressen. Jeder BA enthält ein EEPROM, in dem die physikalische Adresse und die Applikation abgelegt werden. Auf diese Weise ist das KNX-System vor Datenverlust bei Spannungsausfall geschützt. Bei der Installation der KNX-Anlage gelten folgende Bedingungen: - Die Gesamtlänge aller in einer Buslinie verlegten Leitungen darf eine Länge von 1000 m nicht überschreiten! - Die maximale Länge zwischen zwei Busgeräten beträgt 700 m! - Die maximale Leitungslänge zwischen der Spannungsversorgung (einschließlich Drossel) und jedem Busteilnehmer darf 350 m nicht überschreiten! - Um EMV-Störungen durch Überspannungen zu vermeiden, ist darauf zu achten, dass die Busleitung an keiner Stelle der Anlage eine geschlossene Schleife bildet! - Die Projektierung und Parametrierung sowie die Inbetriebnahme und Diagnose einer KNX-Bus-Anlage erfordert genaue Produktkenntnisse in Bezug auf die Funktionalität des Systems. Deshalb dürfen alle o.g. Arbeiten nur von geschulten Personen durchgeführt werden.Angaben zur ProduktsicherheitHersteller:Berker GmbH & Co. KGZum Gunterstal 066440 BlieskastelDeutschlandE-Mail: info@berker.deTelefon: +49276298340

Der Berker Designrahmen eckig große Ausf. weiß matt 13206099 ist ein modernes Designrahmen mit eckigen Abmessungen. Er ist in einer großen Ausführung und in einem modernen weiß matten Finish erhältlich. Der Rahmen ist speziell für die Berker Touch Video Innenstation konzipiert. Dieser Designrahmen ist ein einzigartiges und modernes Produkt, das sich in jeden Raum und jede Umgebung integrieren lässt. Er ist modern designt und zeichnet sich durch seine hohe Qualität und sein präzises Finish aus. Durch die weiß matten Oberfläche passt er in jede Umgebung und verleiht jedem Zimmer das gewisse Etwas. Der Berker Designrahmen eckig große Ausf. weiß matt 13206099 ist eine elegante, stilvolle und moderne Lösung für Ihre Türstation. Der Rahmen ist eine Investition in die Zukunft und bietet einen sicheren, zuverlässigen und modernen Rahmen. Er ist robust und langlebig und bietet eine optimale Lösung für verschiedene Wohnräume. Angaben zur ProduktsicherheitHersteller:Berker GmbH & Co. KGZum Gunterstal 066440 BlieskastelDeutschlandE-Mail: info@berker.deTelefon: +49276298340
