Dehn Erdungsfestpunkt Typ M M10/M12 NIRO(V4A) m. Anschlussachse St/tZn u. Wassersperre 478051

Herstellerinfo

Download Datenblatt

Dehn Erdungsfestpunkt Typ M M10/M12 NIRO(V4A) m. Anschlussachse St/tZn u. Wassersperre 478051

Bestellbar

Lieferzeit voraussichtlich 1 - 4 Wochen
Bitte beachte, dass es in seltenen Einzelfällen zu erheblich längeren Lieferzeiten kommen kann!
Die Rohstoffversorgung sowie etwaige Kapazitätsengpässe prägen derzeit die Entwicklung der Wirtschaftsleistung.

genaue Lieferzeit erfragen

absenden

31,68 €

% UVP 40,08 € (20.96% gespart)

Preise inkl. MwSt. zzgl. Versandkosten

Produktnummer: ME-478051

EAN: 4013364124448

Inhalt: 1 Stück

Produktinformationen "Dehn Erdungsfestpunkt Typ M M10/M12 NIRO(V4A) m. Anschlussachse St/tZn u. Wassersperre 478051"

Der Erdungsfestpunkt Typ M M10/M12 NIRO(V4A) mit der Artikelnummer 478051 ist ein Produkt mit korrosionsfreien Anschlüssen zum Verbinden der Ableitung z.B. an die Bewehrung von Gebäuden oder an eine Erdungsanlage. Er erfüllt die Anforderungen von DIN EN 62561-1 und eignet sich besonders zum Schutzpotentialausgleich und/oder Funktionspotentialausgleich im Einbau in einer Schalung.

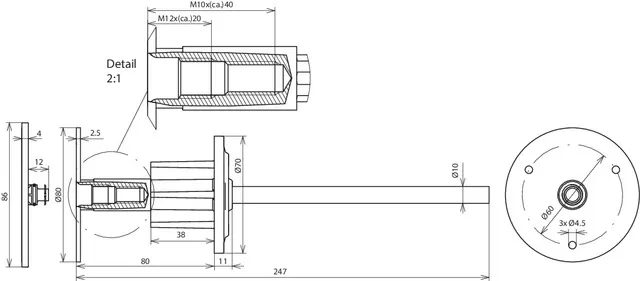

Der Erdungsfestpunkt ist mit einer verpressten Anschlussachse ausgestattet, 10mm im Durchmesser und inklusive einer zusätzlichen Wassersperre und Gewinde M10/12. Nur die besten Materialien werden hierfür verwendet. So besteht der Erdungsfestpunkt aus rostfreiem Stahl (V4A), während die Anschlusslasche aus Stahl, feuerverzinkt ist. Die Anschlussachse ist 155mm lang, die Anschlussplatte ist 80mm im Durchmesser und die Länge beträgt 50mm.

Durch Prüfungen mit Druckluft (5 bar nach DIN EN 62561-5) und Druckwasser (1 bar) wird zusätzlich die Qualität des Produkts gewährleistet. Durch die einfache Montage und absolute Zuverlässigkeit, ist es das ideale Produkt für den Einbau in die Schalung.

Eigenschaften DEHN 478051

Anschlussgewindemaß (metrisch): 10
Werkstoff: rostfreier Stahl (V4A)
Werkstoff der Anschlusslasche: Stahl, feuerverzinkt
Anschlussachse: 155
Durchmesser der Anschlussplatte: 80
Länge: 50

Angaben zur Produktsicherheit

Hersteller:
DEHN SE
Hans-Dehn-Str. 1
92318 Neumarkt
Deutschland

E-Mail: info@dehn.de
Telefon: +494991819060
