Dehn N-PE-Blitzstromableiter DEHNgap Maxi zum Einsatz für TT- und TN-Systeme 961160

Herstellerinfo

Download Datenblatt

Dehn N-PE-Blitzstromableiter DEHNgap Maxi zum Einsatz für TT- und TN-Systeme 961160

Bestellbar

Lieferzeit voraussichtlich 1 - 4 Wochen
Bitte beachte, dass es in seltenen Einzelfällen zu erheblich längeren Lieferzeiten kommen kann!
Die Rohstoffversorgung sowie etwaige Kapazitätsengpässe prägen derzeit die Entwicklung der Wirtschaftsleistung.

genaue Lieferzeit erfragen

absenden

329,31 €

% UVP 557,75 € (40.96% gespart)

Preise inkl. MwSt. zzgl. Versandkosten

Produktnummer: ME-961160

EAN: 4013364116290

Inhalt: 1 Stück

Produktinformationen "Dehn N-PE-Blitzstromableiter DEHNgap Maxi zum Einsatz für TT- und TN-Systeme 961160"

Der DEHNgap Maxi Einpolige koordinierte N-PE-Blitzstromableiter ist speziell für den Einsatz im TT-System in der 3+1 und 1+1-Schaltung nach DIN VDE 0100-534 entwickelt. Der Ableiter ist zwischen N und PE anzuordnen und schützt Niederspannungs-Verbraucheranlagen vor Überspannungen auch bei direkten Blitzeinschlägen. Er kann im Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 1 in der 3+1-Schaltungsvariante eingesetzt werden.

Der DEHNgap Maxi ist ein Typ 1 N-PE-Blitzstromableiter nach EN 61643-11 und bietet einen sehr hohen Blitzstoßstrom (10/350 µs) von 100 kA. Er kann höchste Dauerspannung AC mit einer Maximalen von 440V vertragen und für eine Nennspannung AC von 400V eingesetzt werden. Der DEHNgap Maxi bietet einen Schutzpegel von 2.5, eine Folgestromlöschfähigkeit von 0.1 und eine spezifische Energie (W/R) von 2500.

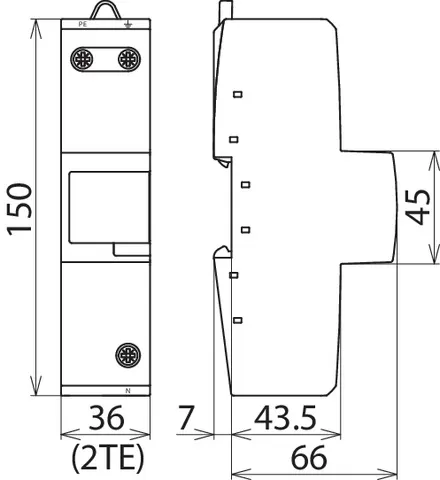

Der DEHNgap Maxi hat eine Montageart in Hutschiene TH35 und benötigt eine Baugröße von 2 TE. Er kann starr mit einem Max. Leiterquerschnitt von 50 und flexibel mit einem Max. Leiterquerschnitt von 35 eingebaut werden.

Eigenschaften DEHN 961160

Netzform DC: nein
Netzform IT: -
Netzform TN: -
Netzform TN-C: -
Netzform TN-C-S: -
Netzform TN-S: -
Netzform TT: ja
Netzform sonstige: -
Anzahl der Leiter (ohne Erde): 1
Blitzstoßstrom (10/350 µs): 100
Nennableitstoßstrom (8/20): -
Höchste Dauerspannung AC: 440
Höchste Dauerspannung DC: -
Nennspannung AC: 400
Nennspannung DC: -
Schutzpegel: 2.5
Schutzpegel L-N: -
Schutzpegel N-PE: -
Schutzpegel (DC+ - DC-): -
Schutzpegel (DC+/DC- - PE): -
Folgestromlöschfähigkeit: 0.1
Spezifische Energie (W/R): 2500
Montageart: Hutschiene TH35
Baugröße: 2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 50
Max. Leiterquerschnitt flexibel (feindrähtig): 35
Mit Fernmeldekontakt: -
Ausblasend: nein
Signalisierung am Gerät: optisch
Prüfklasse Typ 1: ja
Integrierte Vorsicherung: -
Geeignet für Außengebrauch: -
Schutzart (IP): IP20
