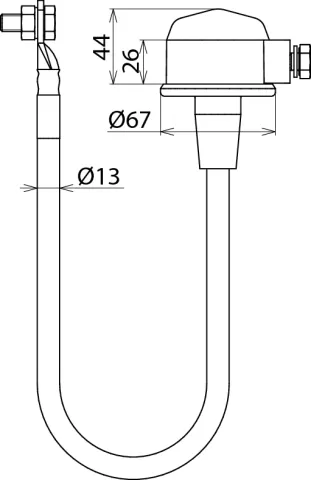

Dehn Trennfunkenstrecke für Ex-Bereich mit Anschlusskabel Cu 25mm² L 100mm 923060

Herstellerinfo

Download Datenblatt

Dehn Trennfunkenstrecke für Ex-Bereich mit Anschlusskabel Cu 25mm² L 100mm 923060

Bestellbar

Lieferzeit voraussichtlich 1 - 4 Wochen
Bitte beachte, dass es in seltenen Einzelfällen zu erheblich längeren Lieferzeiten kommen kann!
Die Rohstoffversorgung sowie etwaige Kapazitätsengpässe prägen derzeit die Entwicklung der Wirtschaftsleistung.

genaue Lieferzeit erfragen

absenden

197,86 €

% UVP 357,48 € (44.65% gespart)

Preise inkl. MwSt. zzgl. Versandkosten

Produktnummer: ME-923060

EAN: 4013364038899

Inhalt: 1 Stück

Produktinformationen "Dehn Trennfunkenstrecke für Ex-Bereich mit Anschlusskabel Cu 25mm² L 100mm 923060"

Die Dehn Trennfunkenstrecke für den Ex-Bereich mit Anschlusskabel Cu 25 mm² L 100mm 923060 ermöglicht eine indirekte Verbindung bzw. Erdung von betriebsmäßig getrennten Anlagenteilen bei Blitzeinwirkung. Sie ist für eine sichere Anwendung in Explosionsschutzzone 2 (Gase) ausgelegt und entspricht der DIN EN 62305 / VDE 0185.

Die Trennfunkenstrecke ist mit einem flexiblen Leiteranschluss ausgestattet und ermöglicht den Blitzschutzpotentialausgleich. Des Weiteren verfügt sie über einen Flansch-Anschluss und ist für Verbindungen mit sonstigen Materialien geeignet. Der Anschluss besteht aus rostfreiem Stahl (V2A). Um den entsprechenden Schutz und die explosionsgeschützte Ausführung zu gewährleisten, ist die Trennfunkenstrecke IP54 geschützt.

Die mit dieser Trennfunkenstrecke verbundenen Eigenschaften lassen sich wie folgt zusammenfassen: Blitzstoßstrom (10/350 µs): 50, Bemessungs-Ansprechstoßspannung: 2.5, Bemessungs-Stehwechselspannung: 300, Schutzart (IP): IP54 und explosionsgeschützte Ausführung: ja.

Eigenschaften DEHN 923060

Nennableitstoßstrom (8/20): -
Blitzstoßstrom (10/350 µs): 50
Bemessungs-Ansprechstoßspannung: 2.5
Bemessungs-Stehwechselspannung: 300
Anschluss: Flansch
Geeignet für Verbindung: sonstige
Werkstoff des Anschlusses: rostfreier Stahl (V2A)
Oberfläche: -
Explosionsgeprüfte Ausführung: ja
Schutzart (IP): IP54

Angaben zur Produktsicherheit

Hersteller:
DEHN SE
Hans-Dehn-Str. 1
92318 Neumarkt
Deutschland

E-Mail: info@dehn.de
Telefon: +494991819060
