Dehn Überspannungsableiter Typ 2 DEHNguard M für einphasige TT- und TN-Systeme 952110

Herstellerinfo

Download Datenblatt

Dehn Überspannungsableiter Typ 2 DEHNguard M für einphasige TT- und TN-Systeme 952110

Bestellbar

Lieferzeit voraussichtlich 1 - 4 Wochen
Bitte beachte, dass es in seltenen Einzelfällen zu erheblich längeren Lieferzeiten kommen kann!
Die Rohstoffversorgung sowie etwaige Kapazitätsengpässe prägen derzeit die Entwicklung der Wirtschaftsleistung.

genaue Lieferzeit erfragen

absenden

137,61 €

% UVP 247,76 € (44.46% gespart)

Preise inkl. MwSt. zzgl. Versandkosten

Produktnummer: ME-952110

EAN: 4013364108417

Inhalt: 1 Stück

Produktinformationen "Dehn Überspannungsableiter Typ 2 DEHNguard M für einphasige TT- und TN-Systeme 952110"

Der DEHN Überspannungsableiter Typ 2 DEHNguard M für einphasige TT- und TN-Systeme 952110 bietet eine hohe Gerätesicherheit und effektiven Schutz vor Überspannungen. Der mehrpolige Überspannungsableiter ist nach EN 61643-11 ausgeführt und besteht aus einem Basisteil plus integrierten Schutzmodulen.

Für den Einsatz im Blitz-Schutzzonen-Konzept eignet sich dieser DEHN Überspannungsableiter ausschließlich für die Schnittstellen 0B – 1 und höher. Er ist für die Netzformen TT und TN geeignet, hat zwei Leiter und eine Nennableitstoßstrom von 8/20 von 20A. Die Nennspannung AC ist 230V und die Kurzschlussfestigkeit (Isccr) wird mit 50A angegeben. Die höchste Dauerspannung AC beträgt 275V und der Max. Ableitstoßstrom liegt bei 8/20 bei 40A. Montiert wird der DEHN Überspannungsableiter mittels einer Hutschine TH35 und seine Baugröße ist 2 TE.

Der max. Leiterquerschnitt starr kann bis zu einem ein- oder mehrdrähtigen Querschnitt von 35mm² gehen und der max. Leiterquerschnitt flexibel liegt bei 25mm² (feindrähtig). Der Schutzpegel L-N beträgt 1.5 und der Schutzpegel N-PE 1.5. Optisch wird das Gerät signalisiert und seine Prüfklasse Typ 2 beträgt ja. Seine Schutzart ist IP20.

Eigenschaften DEHN 952110

Netzform DC: -
Netzform IT: -
Netzform TN: ja
Netzform TN-C: -
Netzform TN-C-S: -
Netzform TN-S: -
Netzform TT: ja
Netzform sonstige: -
Anzahl der Leiter (ohne Erde): 2
Nennableitstoßstrom (8/20): 20
Nennspannung AC: 230
Nennspannung DC: -
Kurzschlussfestigkeit (Isccr): 50
Höchste Dauerspannung AC: 275
Max. Ableitstoßstrom (8/20): 40
Höchste Dauerspannung DC: -
Montageart: Hutschiene TH35

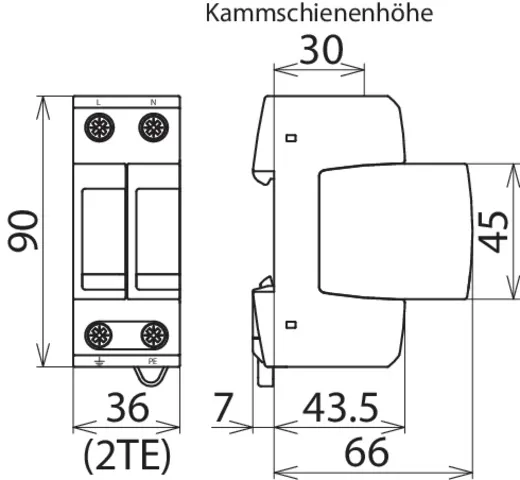

Baugröße: 2 TE
Max. PV-Spannung: -
Schutzpegel: -
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35
Max. Leiterquerschnitt flexibel (feindrähtig): 25
Schutzpegel L-N: 1.5
Schutzpegel N-PE: 1.5
Mit Fernmeldekontakt: -
Integrierte Vorsicherung: -
Signalisierung am Gerät: optisch
Prüfklasse Typ 2: ja
Schutzart (IP): IP20

Angaben zur Produktsicherheit

Hersteller:
DEHN SE
Hans-Dehn-Str. 1
92318 Neumarkt
Deutschland

E-Mail: info@dehn.de
Telefon: +494991819060
