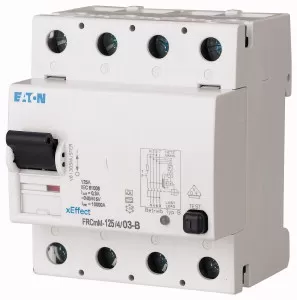

Eaton FI-Schalter, allstromsensitiv, 80 A, 4p, 300 mA, Typ B 187808

Der Eaton FI-Schalter, allstromsensitiv, 80 A, 4p, 300 mA, Typ B 187808 ist ein Fehlerstromschutzschalter mit 4-poliger Bauform. Er hat eine Bemessungsspannung von 240 und einen Bemessungsstrom von 80 A. Der Bemessungsfehlerstrom wird mit 300 mA angegeben. Die Bemessungsisolationsspannung Ui liegt bei 440V und die Bemessungsstoßspannungsfestigkeit Uimp bei 4 kV. Die Montageart ist DIN-Schiene und der Fehlerstrom-Typ B. Die Kurzschlussfestigkeit I cw liegt bei 10kA und die Stoßstromfestigkeit bei 3kA. Die Frequenz liegt bei 50 Hz und zusatzeinrichtungen sind möglich. Mit Verriegelungsvorrichtung ist der Schalter ausgestattet und die Schutzart ist IP20. Die Breite in Teilungseinheiten beträgt 4 und die Einbautiefe 77,5 mm. Die Umgebungstemperatur während des Betriebs liegt bei -25 Grad Celsius und der Verschmutzungsgrad ist 2. Der anschließbare Leiterquerschnitt sowohl für mehrdrähtig als auch für eindrähtig liegt bei 1,5 mm².

Eigenschaften EATON 187808

• Polzahl: 4
• Bemessungsspannung: 240
• Bemessungsstrom: 80
• Bemessungsfehlerstrom: 300
• Bemessungsisolationsspannung Ui: 440
• Bemessungsstoßspannungsfestigkeit Uimp: 4
• Montageart: DIN-Schiene
• Fehlerstrom-Typ: B
• Selektiver-Typ: nein
• Kurzzeitverzögerter Typ: nein
• Kurzschlussfestigkeit (Icw): 10
• Stoßstromfestigkeit: 3
• Frequenz: 50 Hz
• Zusatzeinrichtungen möglich: ja
• Mit Verriegelungsvorrichtung: ja
• Schutzart (IP): IP20
• Breite in Teilungseinheiten: 4
• Einbautiefe: 77.5
• Umgebungstemperatur während des Betriebs: -25
• Verschmutzungsgrad: 2
• Anschließbarer Leiterquerschnitt mehrdrähtig: 1.5
• Anschließbarer Leiterquerschnitt eindrähtig: 1.5

Angaben zur Produktsicherheit

Hersteller:
Eaton Electric GmbH
Hein-Moeller-Str. 7-11
53115 Bonn
Deutschland

E-Mail: infogermany@eaton.com
Telefon: +492286025600
