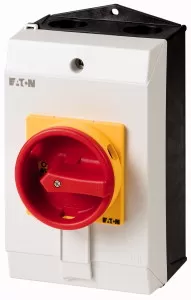

Eaton Hauptschalter, 3-polig + 1 Schließer, 32 A, NOT-AUS-Funktion, 90 °, Aufbau 223018

Der Eaton Hauptschalter, 3-polig + 1 Schließer, 32 A, NOT-AUS-Funktion, 90 °, Aufbau 223018 ist ein Hauptschalter aus dem Sortiment Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner T3, mit stop-Funktion (NOT-AUS-Funktion) und einem rotem Drehgriff und einem gelben Sperrkranz. Er bietet eine Schutzart IP65 und einen Schaltwinkel von 90 °. Der zulässige Bemessungsbetriebsleistung beträgt AC-23A, 50 - 60 Hz 400 V P = 15 kW und der Bemessungsdauerstrom beträgt Iu = 32 A 2 Baueinheit(en). Dieses Produkt erfüllt die Normen und Bestimmungen IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3. Es kann als Hauptschalter, Wartungs-/Reparaturschalter und als NOT-AUS-Einrichtung genutzt werden und besitzt eine Anzahl der Schalter von 1. Zudem hat es eine max. Bemessungsbetriebsspannung Ue bei AC von 690, eine Bemessungsbetriebsspannung von 690, eine Bemessungsdauerstrom Iu von 32, eine Bemessungsdauerstrom bei AC-23, 400 V von 32, eine Bemessungsdauerstrom bei AC-21, 400 V von 32, eine Bemessungsbetriebsleistung bei AC-3, 400 V von 11 und eine Bemessungsbetriebsleistung bei AC-23, 400 V von 15.

Eigenschaften EATON 223018

• Ausführung als Hauptschalter: ja
• Ausführung als Wartungs-/Reparaturschalter: ja
• Ausführung als Sicherheitsschalter: nein
• Ausführung als NOT-AUS-Einrichtung: ja
• Ausführung als Wendeschalter: nein
• Anzahl der Schalter: 1
• Max. Bemessungsbetriebsspannung Ue bei AC: 690
• Bemessungsbetriebsspannung: 690
• Bemessungsdauerstrom Iu: 32
• Bemessungsdauerstrom bei AC-23, 400 V: 32
• Bemessungsdauerstrom bei AC-21, 400 V: 32
• Bemessungsbetriebsleistung bei AC-3, 400 V: 11
• Bemessungskurzzeitstromfestigkeit Icw: 0.65
• Bemessungsbetriebsleistung bei AC-23, 400 V: 15
• Schaltleistung bei 400 V: 15
• Bedingter Bemessungskurzschlussstrom Iq: 1
• Polzahl: 3
• Anzahl der Hilfskontakte als Öffner: 0
• Anzahl der Hilfskontakte als Schließer: 1
• Anzahl der Hilfskontakte als Wechsler: 0
• Motorantrieb optional: nein
• Motorantrieb integriert: nein
• Spannungsauslöser optional: nein
• Gerätebauart: Komplettgerät im Gehäuse
• Geeignet für Bodenbefestigung: ja
• Geeignet für Frontbefestigung 4-Loch: nein
• Geeignet für Frontbefestigung Zentral: nein
• Geeignet für Verteilereinbau: nein
• Geeignet für Zwischenbau: nein
• Farbe des Betätigungselements: rot
• Ausführung des Betätigungselements: Türkupplungsdrehantrieb
• Verriegelbar: ja
• Anschlussart Hauptstromkreis: Schraubanschluss
• Schutzart (IP), frontseitig: IP65
• Schutzart (NEMA): 12

Angaben zur Produktsicherheit

Hersteller:
Eaton Electric GmbH
Hein-Moeller-Str. 7-11
53115 Bonn
Deutschland

E-Mail: infogermany@eaton.com
Telefon: +492286025600
