Eaton Hauptschalter, 3-polig + N + 1 Schließer + 1 Öffner, 32 A, NOT-AUS-Funktion, 90 °, Aufbau 207204

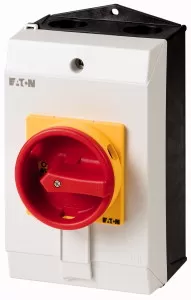

Der Eaton Hauptschalter, 3-polig + N + 1 Schließer + 1 Öffner, 32 A, NOT-AUS-Funktion, 90 °, Aufbau 207204 ist ein robustes Gerät mit hoher Leistungsfähigkeit. Der Schalter hat einen rotem Drehgriff und einen gelben Sperrkranz. Er ist 3-polig + N + 1 Schließer + 1 Öffner und verfügt über eine NOT-AUS-Funktion. Der Schutzart ist IP65. Der Schalter ist für eine Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V und einen Bemessungsdauerstrom Iu = 32 A ausgelegt. Der über einen Schaltwinkel von 90° ausgestattete Schalter ist entsprechend den Normen und Bestimmungen IEC/EN 60947, VDE 0660, IEC/EN 60204 konzipiert. Er hat 3 Befestigungsbohrungen und eine Bemessungsleistung in W (bei AC-23A, 50/60 Hz, 400 V) von 15.000.

Eigenschaften EATON 207204

• Ausführung als Hauptschalter: ja
• Ausführung als Hauptschalter: ja
• Ausführung als Wartungs-/Reparaturschalter: ja
• Ausführung als Sicherheitsschalter: nein
• Ausführung als NOT-AUS-Einrichtung: ja
• Ausführung als NOT-AUS-Einrichtung: ja
• Ausführung als Wendeschalter: nein
• Ausführung als Wendeschalter: nein
• Anzahl der Schalter: 1
• Max. Bemessungsbetriebsspannung Ue bei AC: 690
• Bemessungsbetriebsspannung: 690
• Bemessungsbetriebsspannung: 690
• Bemessungsdauerstrom Iu: 32
• Bemessungsdauerstrom bei AC-23, 400 V: 32
• Bemessungsdauerstrom bei AC-21, 400 V: 32
• Bemessungsbetriebsleistung bei AC-3, 400 V: 11
• Bemessungsbetriebsleistung bei AC-3, 400 V: 11
• Bemessungskurzzeitstromfestigkeit Icw: 0.65
• Bemessungsbetriebsleistung bei AC-23, 400 V: 15
• Schaltleistung bei 400 V: 15
• Bedingter Bemessungskurzschlussstrom Iq: 1
• Polzahl: 4
• Anzahl der Hilfskontakte als Öffner: 1
• Anzahl der Hilfskontakte als Schließer: 1
• Anzahl der Hilfskontakte als Schließer: 1
• Anzahl der Hilfskontakte als Wechsler: 0
• Motorantrieb optional: nein
• Motorantrieb optional: nein
• Motorantrieb integriert: nein
• Spannungsauslöser optional: nein
• Gerätebauart: Komplettgerät im Gehäuse
• Geeignet für Bodenbefestigung: ja
• Geeignet für Frontbefestigung 4-Loch: nein
• Geeignet für Frontbefestigung Zentral: nein
• Geeignet für Verteilereinbau: nein
• Geeignet für Verteilereinbau: nein
• Geeignet für Zwischenbau: nein
• Farbe des Betätigungselements: rot
• Ausführung des Betätigungselements: Türkupplungsdrehantrieb
• Verriegelbar: ja
• Anschlussart Hauptstromkreis: Schraubanschluss
• Anschlussart Hauptstromkreis: Schraubanschluss
• Schutzart (IP), frontseitig: IP65
• Schutzart (NEMA): 12
• Schutzart (NEMA): 12

Angaben zur Produktsicherheit

Hersteller:
Eaton Electric GmbH
Hein-Moeller-Str. 7-11
53115 Bonn
Deutschland

E-Mail: infogermany@eaton.com
Telefon: +492286025600
