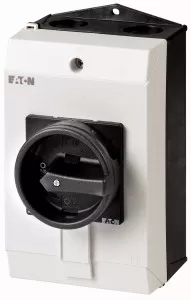

Eaton Hauptschalter, P1, 25 A, Aufbau, 3-polig, HALT-Funktion, mit schwarzem Drehgriff und Sperrkranz, abschließbar in 0-Stellung, Hartspiegelausführung 227861

Der Eaton Hauptschalter, P1, 25A, Aufbau, 3-polig, mit HALT-Funktion, schwarzem Drehgriff und Sperrkranz, abschließbar in 0-Stellung, Hartspiegelausführung 227861 ist ein perfektes Produkt für den Bau von Trennen und Schalten. Er verfügt über einen höheren Wirkungsgrad und eine bessere Leistung als herkömmliche Schalter und bietet eine sichere und zuverlässige Leistung.

Es handelt sich um eine 3-polige Aufbauvariante, die mit einer HALT-Funktion ausgestattet ist, die es ermöglicht, den Schalter in der 0-Stellung abzuschließen. Der Hauptschalter hat einen schwarzen Drehgriff und einen Sperrkranz aus Hartspiegel. Für den Betrieb wird eine Bemessungsbetriebsleistung AC-23A, 50-60 Hz 400 V benötig, die auf 11 kW gerechnet wird. Der Bemessungsdauerstrom Iu beträgt 25 A. Er entspricht den Normen und Bestimmungen nach IEC/EN 60947, VDE 0660, IEC/EN 60204 und Lasttrennschalter nach IEC/EN 60947-3.

Der Schalter kann als Hauptschalter, Wartungsschalter und Reparaturschalter eingesetzt werden. Ein Hilfsschalterkontakt oder Neutralleiter kann nachgerüstet werden. Die Schutzart beträgt IP65. Der maximale Bemessungsbetriebsspannung Ue liegt bei 690.

Eigenschaften EATON 227861

• Ausführung als Hauptschalter: ja
• Ausführung als Wartungs-/Reparaturschalter: ja
• Ausführung als Sicherheitsschalter: nein
• Ausführung als NOT-AUS-Einrichtung: nein
• Ausführung als Wendeschalter: nein
• Anzahl der Schalter: 1
• Max. Bemessungsbetriebsspannung Ue bei AC: 690
• Bemessungsbetriebsspannung: 690
• Bemessungsdauerstrom Iu: 25
• Bemessungsdauerstrom bei AC-23, 400 V: 25
• Bemessungsdauerstrom bei AC-21, 400 V: 25
• Bemessungsbetriebsleistung bei AC-3, 400 V: 7.5
• Bemessungskurzzeitstromfestigkeit Icw: 0.64
• Bemessungsbetriebsleistung bei AC-23, 400 V: 13
• Schaltleistung bei 400 V: 13
• Bedingter Bemessungskurzschlussstrom Iq: 80
• Polzahl: 3
• Anzahl der Hilfskontakte als Öffner: 0
• Anzahl der Hilfskontakte als Schließer: 0
• Anzahl der Hilfskontakte als Wechsler: 0
• Motorantrieb optional: nein
• Motorantrieb integriert: nein
• Spannungsauslöser optional: nein
• Gerätebauart: Komplettgerät im Gehäuse
• Geeignet für Bodenbefestigung: ja
• Geeignet für Frontbefestigung 4-Loch: nein
• Geeignet für Frontbefestigung Zentral: nein
• Geeignet für Verteilereinbau: nein
• Geeignet für Zwischenbau: nein
• Farbe des Betätigungselements: schwarz
• Ausführung des Betätigungselements: Türkupplungsdrehantrieb
• Verriegelbar: ja
• Anschlussart Hauptstromkreis: Schraubanschluss
• Schutzart (IP), frontseitig: IP65
• Schutzart (NEMA): 12
