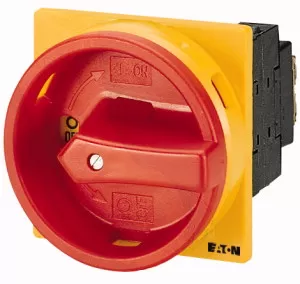

Eaton Hauptschalter, T3, 32 A, Einbau, 3 Baueinheit(en), 3-polig, 2 Schließer, 1 Öffner, NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, abschl 040478

Der Eaton Hauptschalter, T3, 32 A, Einbau, 3 Baueinheit(en), 3-polig, 2 Schließer, 1 Öffner, NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, abschl 040478 ist ein Hauptschalter aus dem Sortiment der Hauptschalter, Wartungsschalter und Reparaturschalter. Er verfügt über eine NOT-AUS-Funktion, einen rotem Drehgriff und einen gelben Sperrkranz, und ist abschließbar in 0-Stellung.

Die Schutzart ist Front IP65, die Bauform ist Einbau und der Schaltwinkel beträgt 90 °. Die Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V liegt bei P = 15 kW und der Bemessungsdauerstrom bei Iu = 32 A. Es sind 3 Baueinheit(en) vorhanden und er erfüllt die Normen und Bestimmungen IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, und ist als Lasttrennschalter nach IEC/EN 60947-3 zugelassen.

Dieses Produkt kann als Hauptschalter, als Wartungs-/Reparaturschalter oder als NOT-AUS-Einrichtung genutzt werden. Die Anzahl der Schalter beträgt 1 und die max. Bemessungsbetriebsspannung Ue bei AC beträgt 690. Der Bemessungsdauerstrom Iu ist 32 und der Bemessungsdauerstrom bei AC-23, 400 V beträgt ebenfalls 32. Es sind 3 Pole vorhanden, der Auslösestrom liegt bei 5 und die Auslöseschaltung bei 6. Die Stromstärke In bei AC-23, 400 V beträgt 3.

Eigenschaften EATON 040478

• Ausführung als Hauptschalter: ja
• Ausführung als Wartungs-/Reparaturschalter: ja
• Ausführung als Sicherheitsschalter: nein
• Ausführung als NOT-AUS-Einrichtung: ja
• Ausführung als Wendeschalter: nein
• Anzahl der Schalter: 1
• Max. Bemessungsbetriebsspannung Ue bei AC: 690
• Bemessungsbetriebsspannung: 690
• Bemessungsdauerstrom Iu: 32
• Bemessungsdauerstrom bei AC-23, 400 V: 32
• Bemessungsdauerstrom bei AC-21, 400 V: 32
• Bemessungsbetriebsleistung bei AC-3, 400 V: 11
• Bemessungskurzzeitstromfestigkeit Icw: 0.65
• Bemessungsbetriebsleistung bei AC-23, 400 V: 15
• Schaltleistung bei 400 V: 15
• Bedingter Bemessungskurzschlussstrom Iq: 1
• Polzahl: 3
• Anzahl der Hilfskontakte als Öffner: 1
• Anzahl der Hilfskontakte als Schließer: 2
• Anzahl der Hilfskontakte als Wechsler: 0
• Motorantrieb optional: nein
• Motorantrieb integriert: nein
• Spannungsauslöser optional: nein
• Gerätebauart: Einbaugerät Festeinbautechnik
• Geeignet für Bodenbefestigung: nein
• Geeignet für Frontbefestigung 4-Loch: nein
• Geeignet für Frontbefestigung Zentral: ja
• Geeignet für Verteilereinbau: nein
• Geeignet für Zwischenbau: nein
• Farbe des Betätigungselements: rot
• Ausführung des Betätigungselements: Türkupplungsdrehantrieb
• Verriegelbar: ja
• Anschlussart Hauptstromkreis: Schraubanschluss
• Schutzart (IP), frontseitig: IP65
• Schutzart (NEMA): 12
