Eaton Kombi-Ableiter, Überspannungsschutz T1&T2 195236
Bestellbar
Lieferzeit voraussichtlich 1 - 4 Wochen
Bitte beachte, dass es in seltenen Einzelfällen zu erheblich längeren Lieferzeiten kommen kann!
Die Rohstoffversorgung sowie etwaige Kapazitätsengpässe prägen derzeit die Entwicklung der Wirtschaftsleistung.

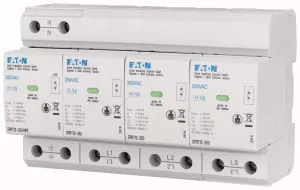

Der Eaton Kombi-Ableiter, Überspannungsschutz T1&T2 195236 ist ein mehrpoliger Kombiableiter auf Funkenstreckenbasis. Er erfüllt die Norm EN 61643-11 und ist für den Einsatz in Niederspannungs-Verbraucheranlagen gedacht. Der Kombi-Ableiter bietet einen zuverlässigen Schutz vor Überspannungen, auch wenn diese durch direkte Blitzeinschläge verursacht werden.
Der Eaton Kombi-Ableiter ist für alle Netzformen (TN, TN-C-S, TN-S, TT) verwendbar und verfügt über 4 Pole. Er ist für eine Blitzstoßstromfestigkeit von 25 Ampere, sowie eine Höchste Dauerspannung von 350 Volt AC ausgelegt. Der Schutzpegel liegt bei 1.5 kV und die spezifische Energie beträgt 2500 W/R. Für die Montage kann eine Hutschiene TH35 verwendet werden. Der Kombi-Ableiter bietet auch eine Folgestromlöschfähigkeit von 50 Ampere und ist für Leiterquerschnitte bis zu 35 mm² (ein-/mehrdrähtig, bzw. feindrähtig) geeignet.
Eigenschaften EATON 195236
- Netzform DC: nein
- Netzform IT: nein
- Netzform TN: ja
- Netzform TN-C: nein
- Netzform TN-C-S: ja
- Netzform TN-S: ja
- Netzform TT: ja
- Netzform sonstige: nein
- Polzahl: 4
- Blitzstoßstrom (10/350 µs): 25
- Höchste Dauerspannung AC: 350
- Höchste Dauerspannung DC: 0
- Nennspannung AC: 240
- Nennspannung DC: 0
- Max. PV-Spannung: 0
- Schutzpegel: 1.5
- Schutzpegel L-N: 1.5
- Schutzpegel L-PE: 1.5
- Schutzpegel N-PE: 1.5
- Schutzpegel (DC+ - DC-): 0
- Schutzpegel (DC+/DC- - PE): 0
- Folgestromlöschfähigkeit: 50
- Spezifische Energie (W/R): 2500
- Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35
- Max. Leiterquerschnitt flexibel (feindrähtig): 35
- Montageart: Hutschiene TH35
- Baugröße: 8 TE
- Fernsignalisierung: ja
- Signalisierung am Gerät: optisch
- Prüfklasse: Typ 1 und 2
- Ausblasend: nein
- Integrierte Vorsicherung: nein
- Energetisch koordinierte Schutzwirkung zum Endgerät: ja
- Schutzart (IP): IP20
