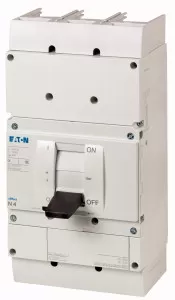

Eaton Lasttrennschalter, 3p, 800A, Baugröße 4 266025

Der Eaton Lasttrennschalter 3p, 800A, Baugröße 4 266025 ist die ideale Lösung für Anwendungen, bei denen eine sichere und zuverlässige Trennfunktion erforderlich ist. Er verfügt über eine ausgezeichnete Lasttrennleistung und erfüllt die Trenneigenschaften auch für geerdete IT-Netze. Mit seinen vielseitigen Zubehörteilen wie Brückenbausätzen, Anschlussklemmen und Türkupplungsdrehgriffen passt er sich flexibel unterschiedlichsten Verteilersystemen an.

Für eine automatisierte und signalisierte Steuerung des Lasttrennschalters sorgen Hilfsschalter, Spannungsauslöser und Fernantriebe. Darüber hinaus bietet der Lasttrennschalter eine hohe Sicherheit dank seiner Hauptschaltereigenschaften, einschließlich Zwangsläufigkeit nach IEC/EN 60204 und VDE 0113 sowie Trennereigenschaften nach IEC/EN 60947-3 und VDE 0660. Zudem erfüllen die Lasttrennschalter die Anforderungen an den Berührungsschutz gemäß VDE 0160 Teil 100.

Der Lasttrennschalter lässt sich als Hauptschalter, Wartungs-/Reparaturschalter und NOT-AUS-Einrichtung verwenden und hat eine Anzahl von einem Schalter. Er kann bei einer Bemessungsbetriebsspannung von 690 Volt und einem Bemessungsdauerstrom von 800 Ampere eingesetzt werden und ist für den Einsatz in Frostschutzschaltgeräte geeignet.

Eigenschaften EATON 266025

• Ausführung als Hauptschalter: ja
• Ausführung als Wartungs-/Reparaturschalter: ja
• Ausführung als Sicherheitsschalter: nein
• Ausführung als NOT-AUS-Einrichtung: ja
• Ausführung als Wendeschalter: nein
• Anzahl der Schalter: 1
• Max. Bemessungsbetriebsspannung Ue bei AC: 690
• Bemessungsbetriebsspannung: 690
• Bemessungsdauerstrom Iu: 800
• Bemessungsdauerstrom bei AC-23, 400 V: 0
• Bemessungsdauerstrom bei AC-21, 400 V: 0
• Bemessungsbetriebsleistung bei AC-3, 400 V: 0
• Bemessungskurzzeitstromfestigkeit Icw: 25
• Bemessungsbetriebsleistung bei AC-23, 400 V: 450
• Schaltleistung bei 400 V: 0
• Bedingter Bemessungskurzschlussstrom Iq: 0
• Polzahl: 3
• Anzahl der Hilfskontakte als Öffner: 0
• Anzahl der Hilfskontakte als Schließer: 0
• Anzahl der Hilfskontakte als Wechsler: 0
• Motorantrieb optional: ja
• Motorantrieb integriert: nein
• Spannungsauslöser optional: ja
• Gerätebauart: Einbaugerät Festeinbautechnik
• Geeignet für Bodenbefestigung: ja
• Geeignet für Frontbefestigung 4-Loch: nein
• Geeignet für Frontbefestigung Zentral: nein
• Geeignet für Verteilereinbau: ja
• Geeignet für Zwischenbau: ja
• Farbe des Betätigungselements: schwarz
• Ausführung des Betätigungselements: Kipphebel
• Verriegelbar: ja
• Anschlussart Hauptstromkreis: Bolzenanschluss
• Schutzart (IP), frontseitig: IP20
• Schutzart (NEMA): -
