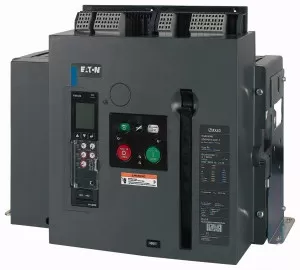

Eaton Leistungsschalter, 4-polig, 2500 A, 66 kA, Selektivschutz, IEC, Festeinbau 183899

Der Eaton Leistungsschalter IZMX40 ist ein offener Leistungsschalter mit einer Bemessungsdauerstrom Iu von 2500 A und einer Bemessungsspannung von 690 V. Der Bemessunggrenzkurzschlussausschaltstrom Icu bei 400 V und 50 Hz beträgt 66 kA.

Der Leistungsschalter verfügt über einen einstellbaren Überlastauslöser mit einem Einstellbereich von 1250 bis 5000 und einen kurzzeitverzögerten und unverzögerten Kurzschlussauslöser mit einem Einstellbereich von 5000. Der Anschluss des Hauptstromkreises erfolgt über einen Schienenanschluss und das Gerät hat Festeinbau-Technik. Zusätzlich verfügt es über 0 Öffner, 0 Schließer und 2 Wechsler. Es hat eine Polzahl von 4 und ist mit Ausgelöstmelder ausgestattet. Zum Schutz gibt es Selektivschutz nach Norm/Zulassung IEC, im Lieferumfang ist ein Leistungsschalter enthalten.

Eigenschaften EATON 183899

• Bemessungsdauerstrom Iu: 2500
• Bemessungsspannung: 690
• Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 66
• Überlastauslöser Stromeinstellung: 1250
• Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: 5000
• Einstellbereich des unverzögerten Kurzschlussauslösers: 5000
• Integrierter Erdschlussschutz: nein
• Anschlussart Hauptstromkreis: Schienenanschluss
• Gerätebauart: Einbaugerät Festeinbautechnik
• Geeignet für Hutschienenmontage: nein
• Hutschienenmontage optional: nein
• Anzahl der Hilfskontakte als Öffner: 0
• Anzahl der Hilfskontakte als Schließer: 0
• Anzahl der Hilfskontakte als Wechsler: 2
• Mit Ausgelöstmelder: ja
• Mit Unterspannungsauslöser: nein
• Polzahl: 4
• Position des Anschlusses für Hauptstromkreis: hinten
• Ausführung des Betätigungselements: Drucktaster
• Komplettgerät mit Schutzeinheit: ja
• Motorantrieb integriert: nein
• Motorantrieb optional: ja
• Schutzart (IP): IP31
