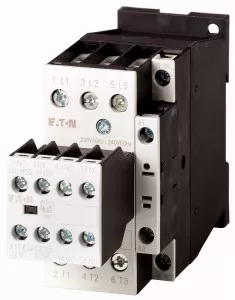

Eaton Leistungsschütz, 380 V 400 V 15 kW, 3 S, 2 Ö, RDC 24: 24 - 27 V DC, Gleichstrombetätigung, Schraubklemmen 277370
Bestellbar
Lieferzeit voraussichtlich 1 - 4 Wochen
Bitte beachte, dass es in seltenen Einzelfällen zu erheblich längeren Lieferzeiten kommen kann!
Die Rohstoffversorgung sowie etwaige Kapazitätsengpässe prägen derzeit die Entwicklung der Wirtschaftsleistung.
Der Eaton Leistungsschütz, 380 V 400 V 15 kW, 3 S, 2 Ö, RDC 24: 24 - 27 V DC, Gleichstrombetätigung, Schraubklemmen 277370 ist ein Leistungsschütz für Motoren, dessen Komplettgeräte bis zu einem Bemessungsbetriebsstrom von 170 A ausgelegt sind. Der Leistungsschütz kann sowohl nicht induktive oder schwach induktive Lasten, Widerstandsöfen, als auch Käfigläufermotoren in der Kategorie AC-1, AC-3 und AC-4 betreiben.
Für Käfigläufermotoren ist der Leistungsschütz in den Kategorien AC-3 und AC-4 bemessbar, wobei er Leistungen bis 17 kW unterstützt. Die Anschlusstechnik erfolgt über Schraubklemmen, während die Kontaktbestückung bei 3 S und 2 Ö liegt. Der Leistungsschütz ist auch für Motoren der Effizienzklasse IE3 geeignet und ist durch das entsprechende Logo auf der Verpackung gekennzeichnet.
Die Ansteuerelektronik des Leistungsschützes hat eine integrierte Schutzbeschaltung nach EN 50012 und eine Gleichstrombetätigung mit einer Spannung von 24 - 27 V DC. Der Betrieb erfolgt mithilfe des Spiegelkontakts und mit einer Bemessungsbetriebsleistung von AC-3 220 V 230 V 10 kW, 380 V 400 V 15 kW und 660 V 690 V 17 kW.
Eigenschaften EATON 277370
- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 0
- Bemessungssteuerspeisespannung Us bei AC 60 Hz: 0
- Bemessungssteuerspeisespannung Us bei DC: 24
- Spannungsart zur Betätigung: DC
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 45
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 32
- Bemessungsbetriebsleistung bei AC-3, 400 V: 15
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 15
- Bemessungsbetriebsleistung bei AC-4, 400 V: 7
- Bemessungsbetriebsleistung NEMA: 14.9
- Geeignet für Reiheneinbau: nein
- Anzahl der Hilfskontakte als Schließer: 3
- Anzahl der Hilfskontakte als Öffner: 2
- Anschlussart Hauptstromkreis: Schraubanschluss
- Anzahl der Öffner als Hauptkontakte: 0
- Anzahl der Schließer als Hauptkontakte: 3
