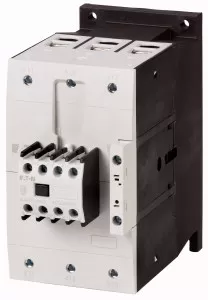

Eaton Leistungsschütz, 380 V 400 V 55 kW, 2 S, 2 Ö, RAC 120: 110 - 120 V 50/60 Hz, Wechselstrombetätigung, Schraubklemmen 239577
Bestellbar
Lieferzeit voraussichtlich 1 - 4 Wochen
Bitte beachte, dass es in seltenen Einzelfällen zu erheblich längeren Lieferzeiten kommen kann!
Die Rohstoffversorgung sowie etwaige Kapazitätsengpässe prägen derzeit die Entwicklung der Wirtschaftsleistung.
Der Eaton Leistungsschütz, 380 V 400 V 55 kW, 2 S, 2 Ö, RAC 120: 110 - 120 V 50/60 Hz, Wechselstrombetätigung, Schraubklemmen 239577 überzeugt durch seine Eigenschaften als Leistungsschütz für Motoren und Komplettgeräte bis zu 170 A. Er ist geeignet für die Gebrauchskategorie AC-1 (Nicht induktive oder schwach induktive Last, Widerstandsöfen), AC-3 (Käfigläufermotoren: Anlassen, Ausschalten während des Laufes) und AC-4 (Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen).
Der Bemessungsbetriebsstrom AC-3 liegt bei 380 V, 400 V bei Ie = 115 A, während der Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 3-polig bei 50 - 60 Hz offen bei 40°C Ith = Ie = 160 A, und gekapselt Ith = 115 A beträgt. Der Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig liegt bei offen Ith = 325 A, und gekapselt Ith = 285 A.
Die maximalen Bemessungsbetriebsleistungen für Drehstrommotoren bei 50 - 60 Hz AC-3 liegen bei 220 V, 230 V bei P = 37 kW, bei 380 V, 400 V bei P = 55 kW und bei 660 V, 690 V bei P = 90 kW. Hierbei beträgt die Maximale Bemessungsbetriebsleistung für Drehstrommotoren bei 50 - 60 Hz AC-4 220 V, 230 V P = 17 kW, bei 380 V, 400 V P = 28 kW und bei 660 V, 690 V P = 43 kW.
Der Leistungsschütz ist mit Schaltgliedern nach EN 50012 und einer integrierten Schutzbeschaltung in der Ansteuerelektronik ausgestattet, und verfügt zudem über Spiegelkontakte, sowie einer Wechselstrombetätigung bei einer Betriebsspannung von 110 - 120 V, 50/60 Hz.
Eigenschaften EATON 239577
- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 100
- Bemessungssteuerspeisespannung Us bei AC 60 Hz: 100
- Bemessungssteuerspeisespannung Us bei DC: 0
- Spannungsart zur Betätigung: AC
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 160
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 115
- Bemessungsbetriebsleistung bei AC-3, 400 V: 55
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 55
- Bemessungsbetriebsleistung bei AC-4, 400 V: 28
- Bemessungsbetriebsleistung NEMA: 74
- Geeignet für Reiheneinbau: nein
- Anzahl der Hilfskontakte als Schließer: 2
- Anzahl der Hilfskontakte als Öffner: 2
- Anschlussart Hauptstromkreis: Schraubanschluss
- Anzahl der Öffner als Hauptkontakte: 0
- Anzahl der Schließer als Hauptkontakte: 3
Angaben zur Produktsicherheit
Hersteller:
Eaton Electric GmbH
Hein-Moeller-Str. 7-11
53115 Bonn
Deutschland
E-Mail: infogermany@eaton.com
Telefon: +492286025600
