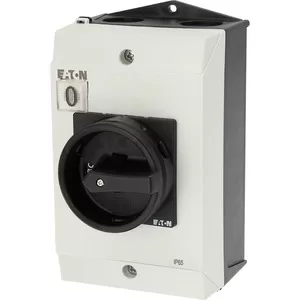

Eaton Sicherheitsschalter SUVA, T3, 32 A, Aufbau, 2 Schließer, 2 Öffner, HALT-Funktion, mit Warnschild „Sicherheitsschalter”, Leuchtmelder 230 V 172959

Der Eaton Sicherheitsschalter SUVA, T3, 32 A, Aufbau ist ein Lasttrennschalter nach IEC/EN 60947, VDE 0660 und IEC/EN 60204. Er kann sowohl als Hauptschalter als auch als Sicherheitsschalter verwendet werden und ist mit einem schwarzen Drehgriff und Sperrkranz sowie einem Warnschild „Sicherheitsschalter” ausgestattet. Der Schalter verfügt über eine HALT-Funktion und kann abschließbar in der 0-Stellung verriegelt werden. Er ist kompatibel mit einem Leuchtmelder 230 V und erreicht mit seiner Betriebsdruck mit 0,2 bar einen Schutzgrad von IP65. Der Schalter bietet eine Bemessungsbetriebsleistung von 15 kW und einen Bemessungsdauerstrom von 32 A sowie eine Bemessungsbetriebsspannung von 690 V bei einer Betriebstemperatur von -20°C bis +60°C. Er verfügt über 2 Schließer und 2 Öffner sowie einen Nennkontaktwiderstand von 10 mΩ.

Eigenschaften EATON 172959

• Ausführung als Hauptschalter: ja
• Ausführung als Wartungs-/Reparaturschalter: nein
• Ausführung als Sicherheitsschalter: ja
• Ausführung als NOT-AUS-Einrichtung: nein
• Ausführung als Wendeschalter: nein
• Anzahl der Schalter: 1
• Max. Bemessungsbetriebsspannung Ue bei AC: 690
• Bemessungsbetriebsspannung: 690
• Bemessungsdauerstrom Iu: 32
• Bemessungsdauerstrom bei AC-23, 400 V: 32
• Bemessungsdauerstrom bei AC-21, 400 V: 32
• Bemessungsbetriebsleistung bei AC-3, 400 V: 11
• Bemessungskurzzeitstromfestigkeit Icw: 0.65
• Bemessungsbetriebsleistung bei AC-23, 400 V: 15
• Schaltleistung bei 400 V: 15
• Bedingter Bemessungskurzschlussstrom Iq: 1
• Polzahl: 2
• Anzahl der Hilfskontakte als Öffner: 2
• Anzahl der Hilfskontakte als Schließer: 2
• Anzahl der Hilfskontakte als Wechsler: 0
• Motorantrieb optional: nein
• Motorantrieb integriert: nein
• Spannungsauslöser optional: nein
• Gerätebauart: Komplettgerät im Gehäuse
• Geeignet für Bodenbefestigung: ja
• Geeignet für Frontbefestigung 4-Loch: nein
• Geeignet für Frontbefestigung Zentral: nein
• Geeignet für Verteilereinbau: nein
• Geeignet für Zwischenbau: nein
• Farbe des Betätigungselements: schwarz
• Ausführung des Betätigungselements: Türkupplungsdrehantrieb
• Verriegelbar: ja
• Anschlussart Hauptstromkreis: Schraubanschluss
• Schutzart (IP), frontseitig: IP65
• Schutzart (NEMA): sonstige
