Eaton Stern-Dreieck-Schützkombination, 380 V 400 V: 132 kW, 230 V 50 Hz, 240 V 60 Hz, Wechselstrombetätigung 101031
Bestellbar
Lieferzeit voraussichtlich 1 - 4 Wochen
Bitte beachte, dass es in seltenen Einzelfällen zu erheblich längeren Lieferzeiten kommen kann!
Die Rohstoffversorgung sowie etwaige Kapazitätsengpässe prägen derzeit die Entwicklung der Wirtschaftsleistung.

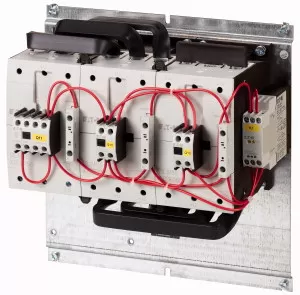

Die Eaton Stern-Dreieck-Schützkombination, 380 V 400 V: 132 kW, 230 V 50 Hz, 240 V 60 Hz, Wechselstrombetätigung 101031 ist für den Motorstart im Stern-Dreieck und die Schalthäufigkeit trägt ein Maximum von 30 Anläufen pro Stunde. Die Kombination besteht aus den Einzelkomponenten Netzschütz Q11: DILM150, + DILM150-XHI31, Dreieckschütz Q15: DILM150, + DILM150-XHI11 Typ, Sternschütz Q13: DILM95, + DILM150-XHI11 Typ und dem Zeitrelais K1: ETR4-51 Typ.
Bemessungsbetriebsstrom und Leistung
Die Bemessungsbetriebsstrom AC-3 380 V 400 V beträgt Ie= 260 A und die max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V beträgt P= 75 kW, 380 V 400 V: P= 132 kW, 500 V: P= 160 kW, 660 V 690 V: P= 160 kW.
Umschaltzeit
Die max. Umschaltzeit beträgt 20 s und die Betätigungsspannungen liegen bei 230 V 50 Hz und 240 V 60 Hz.
Grundfunktion
Die Grundfunktion der Stern-Dreieck-Schützkombination liegt in der Applikation Schützkombinationen für den Motorstart im Stern-Dreieck. Das Gerät ist auch für Motoren der Effizienzklasse IE3 geeignet und entsprechend mit dem Logo auf der Verpackung gekennzeichnet.
Eigenschaften EATON 101031
- Funktion: Stern-Dreieck-Schütz
- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230
- Bemessungssteuerspeisespannung Us bei AC 60 Hz: 240
- Bemessungssteuerspeisespannung Us bei DC: 0
- Spannungsart zur Betätigung: AC
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 260
- Bemessungsbetriebsleistung bei AC-3, 400 V: 132
- Bemessungsbetriebsleistung NEMA: 0
- Anschlussart Hauptstromkreis: Schraubanschluss
- Schutzart (IP): IP00
- Schutzart (NEMA): sonstige
