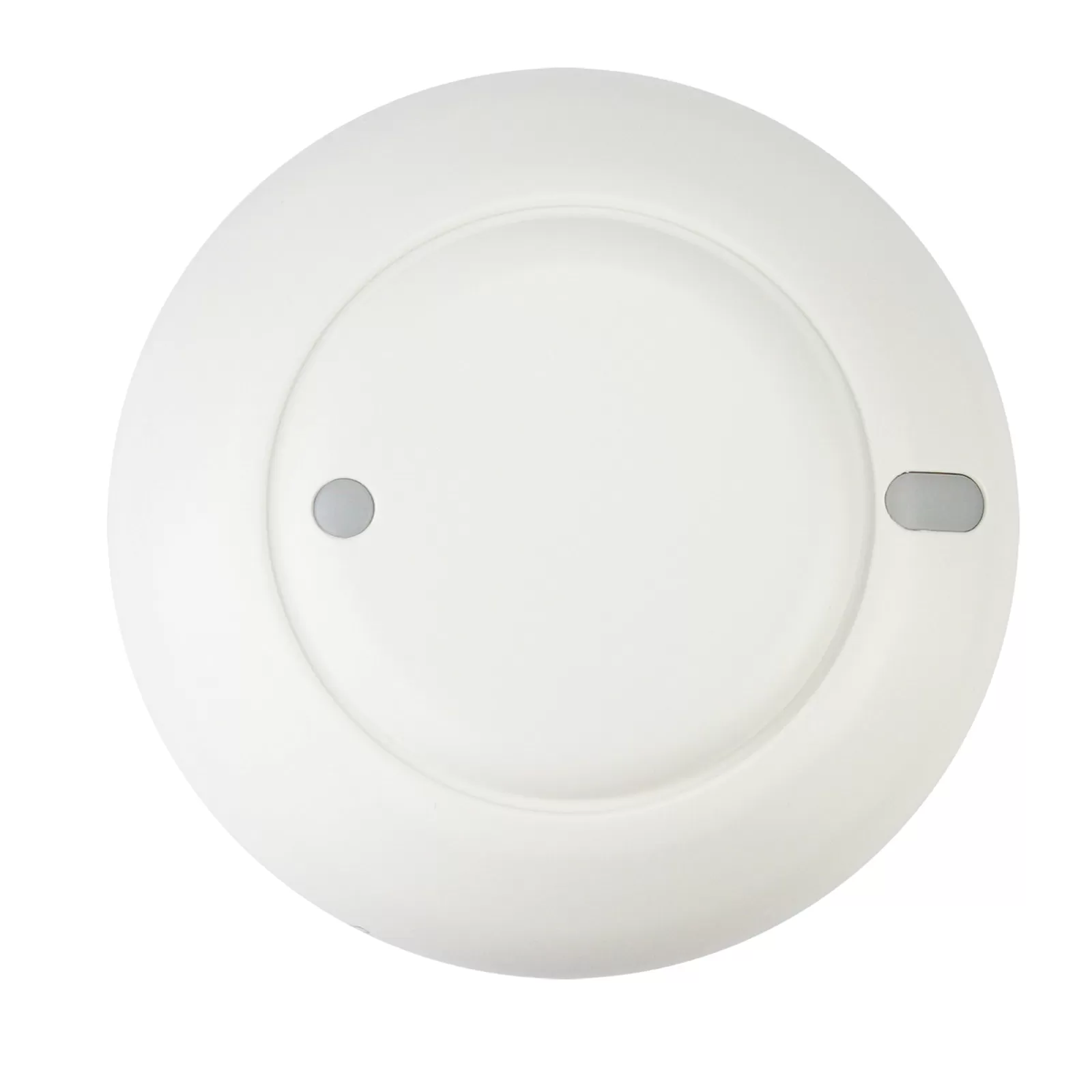

Elso ARGUS Präsenzmelder Hochfrequenz High Bay - 2 Kanal CCT551023

Der Elso ARGUS Präsenzmelder Hochfrequenz High Bay - 2 Kanal CCT551023 ist ein Präsenzmelder für die Deckenmontage, der über Hochfrequenztechnik eine Präsenzerkennung ermöglicht. Dabei kann die Beleuchtung automatisch ein- und ausgeschaltet werden. Eine schnelle und einfache Einstellung der Helligkeitsschwelle, Schaltdauer und Empfindlichkeit ist möglich.

Die Detektionsreichweite beträgt 14 m Durchmesser bei einer Installationshöhe von 2,5 m und 10 m Durchmesser bei einer Installationshöhe von 10 m. In Bezug auf die Netzspannung und Nennleistung beträgt AC 220-240 V, 50/60 Hz und max. 10 A, AC 220-240 V, cos Phi 0,6. Der Ausgang 1 kann mit LED-Lampen (100 W), Glühlampen AC 230 V (2000 W), Halogenlampen AC 230 V (1000 W), Halogen mit elektronischem Trafo (1000 VA), Halogen mit Eisenkern-Trafo (1000 VA) und/oder Leuchtstoffröhren (900 VA) und Kompakt-Leuchtstofflampen (100 W) betrieben werden. Der Ausgang 2 besitzt ein Relais zur Schaltkapazität von AC 250 V, 5 A cos Phi 1, eine Motor-Leistung von 100 W und eine vorgeschaltete Sicherung von 10 A. Der Eigenverbrauch beträgt < 2 W.

Der Erfassungswinkel beträgt 360° und die Reichweite beträgt einen Radius von 7 m (bei Montagehöhen zwischen 2,5 und 5 m) bzw. 5 m (bei Montagehöhen zwischen 5,5 und 10 m). Die Lichtsensorempfindlichkeit beträgt 10-2000 Lux und die Zeiteintellung reicht von ca. 10 s bis ca. 30 min bzw. ca. 10 s bis ca. 60 min. Der Schaltmodus ist auf Automatik eingestellt. Die Anschlussmöglichkeiten sind 3-adrig und ein Neutralleiter ist notwendig. Die Betriebstemperatur liegt bei Zimmertemperatur, die Schutzart ist IP40 bzw. IP54 je nach Einbauart und die EG-Richtlinien entsprechen der Niederspannungsrichtlinie 2006/95EG und der EMV-Richtlinie 2004/108/EG. Die Farbe ist weiß und die Abmessungen 107x107x33 mm (UP) oder 107x107x53 mm (AP).

Eigenschaften ELSO CCT551023

• Ausführung: Präsenzmelder
• Konstantlichtregelung: nein
• HLK-Ansteuerung: nein
• Zwangsabschaltung: nein
• Tierschneise: nein
• Unterkriechschutz/Rückfeldüberwachung: ja
• Vernetzbar: nein
• Optimale Montagehöhe: 5
• Treppenhausüberwachung: ja
• Überbrückungsschalter: nein
• Max. Reichweite zu einer Seite: 7
• Max. Reichweite frontal: 7
• Erfassungsfeld Durchmesser auf Fußboden: 14
• Geeignet für drahtlose Übertragung: nein
• Fernbedienbar: ja
• Ansprechempfindlichkeit einstellbar: ja
• Ansprechhelligkeit einstellbar: ja
• Mit Signaleinheit: nein
• Teach-Funktion für Ansprechhelligkeit: nein
• Abdimmfunktion mit Dimmeinsatz: nein
• Montageart: sonstige
• Werkstoff: Kunststoff
• Werkstoffgüte: sonstige
• Halogenfrei: ja
• Oberfläche: unbehandelt
• Ausführung der Oberfläche: glänzend
• Farbe: weiß
• RAL-Nummer (ähnlich): 9003
• Transparent: nein
• Schutzart (IP): IP40
• Spannungsart: AC
• Nennspannung: 230
• Min. Einschaltdauer: 10
• Max. Einschaltdauer: 30
• Erfassungswinkel horizontal: 0
• Ansprechhelligkeit: 10
• Max. Schaltleistung: 2000
• Max. Einschaltstrom: 10
• Nebenstelleneingang: nein
• Frequenz: 50
• Alarmfunktion: nein
• Sensortyp: hochfrequent
• Mit DALI-Schnittstelle: nein
• Mit Fernbedienung: nein
• Ausschaltverzögerung: 1800
• Einschaltverzögerung: 0
• Schwenkbereich Sensor, horizontal: 0
• Geeignet für C-Last: nein
• Zwangseinschaltung: nein
• Scanwinkel: 360
• Max. Präsenzbereich: 150
• Geeignet für Deckenmontage: ja
• Geeignet für Wandmontage: nein
• Anschlussart: Schraubklemme
• Antibakterielle Behandlung: nein
• Breite: 107
• Höhe: 107
• Tiefe: 50
• Durchmesser: 107
• Einbaubreite: 52
• Einbautiefe: 17
• Einbaulänge: 52
• Einbaudurchmesser: 52
• Min. Tiefe der Gerätedose: 46
• Min. Einschaltstrom: -
• Steuerstrom: -
• Temperatur: -
• Schwenkbereich Sensor, vertikal: -
• Anzahl der Schaltzonen: -
• Schlagfestigkeit: -
