Hager KF,universZ,6ZP,3P.,H=1350mm,3-f. ZL53X8

Herstellerinfo

Download Datenblatt

Hager KF,universZ,6ZP,3P.,H=1350mm,3-f. ZL53X8

Verfügbarer Bestand:

Lieferzeit 1 - 4 Werktage

absenden

319,72 €

% 1.666,00 € (80.81% gespart)

Preise inkl. MwSt. zzgl. Versandkosten

Produktnummer: ME-ZL53X8

EAN: 3250617722483

Inhalt: 1 Stück

Produktinformationen "Hager KF,universZ,6ZP,3P.,H=1350mm,3-f. ZL53X8"

Einbausatz Hager KF,universZ,6ZP,3P.,H=1350mm,3-f. ZL53X8 mit Komplettfeld für eHZ zum Aufbau von Zählplätzen nach DIN VDE 0603 mit Schnellmontage im Schrank durch Rast-System, bestückt und verdrahtet nach VNB TAB- Bestimmungen. Der Einbausatz ist für eHZ-Zählerplätze nach DIN VDE 0603-1 und DIN VDE 0603-2-1. Er ist in weißen Farbe RAL 9010 erhältlich und hat eine IP-Schutzart.

Der untere Anschlussraum verfügt über eine Sammelschiene 5-polig und eine Breite von 750mm. Weiterhin hat der Einbausatz eine Höhe von 1350mm und sechs Zählplätze. Die Anzahl der TSG-Plätze und Verteilerreihen beträgt 0.

Anlagenseitiger Anschlussraum: Höhe 300 mm, 2-reihig mit Hutschienen, bestückt mit Hauptleitungsabzweigklemmen nach DIN VDE 0603-3-1, 3-oder 5-polig, fingersicher nach DGUV Vorschrift 3 oder bestückt mit __________ __________ ___________ -Zählerfelder mit integrierter Befestigungs- und Kontaktiereinrichtung (BKE-I) für eHZ, zum Einbau von eHZ-Zählertragplatten gemäß DIN VDE 0603-3-2, mit integriertem Zusatzraum (für Kommunikations- und Steuergeräte). Zusatzraum: 1-feldig, Höhe 150 mm, mit Abdeckung geschlossen, Vorprägungen für 12 PLE, plombierbar, mit Hutschiene 12 PLE, Öffnungen für Leitungsführung. Netzseitiger Anschlussraum: Höhe 300 mm bestückt mit CU-Sammelschienen, 12 x 5 mm, 5-polig oder bestückt mit ____________ _________ ___________.

Der Hauptschalter-Bemessungsstrom beträgt 63A und die Breite in Teilungseinheiten beträgt 36. Darüber hinaus ist es möglich dieses Produkt an Ihre persönlichen Anforderungen anzupassen.

Eigenschaften HAGER ZL53X8

Hauptschalter-Bemessungsstrom: 63
Breite in Teilungseinheiten: 36
Mit Montageplatte: nein
Unterer Anschlussraum: mit Sammelschiene 5-polig
Breite: 750
Höhe: 1350
Anschlussraum: -
Anzahl der Zählerplätze: 6
Anzahl der TSG-Plätze: 0
Mit Verdrahtung: -
Anzahl der Verteilerreihen: 0
Farbe: weiß
Ausführung Deckel: -
RAL-Nummer: 9010
Schutzart (IP): sonstige
Ausführung: -

Das könnte dich auch interessieren

Kunden kauften auch

-73%

Hager FI-Schalter 4P 6kA 40A 30mA Typ A CDA440D

Hager FI-Schalter 4P 6kA 40A 30mA Typ A CDA440DDer Hager FI-Schalter 4P 6kA 40A 30mA Typ A CDA440D ist ein Fehlerstromschutzschalter nach DIN EN 61008-2-1, VDE 0664 Teil 10 + 11, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100. Mit einem Strom von 40A, einer Kurzschlussfestigkeit von 6 und einer 4-poligen Anschlussklemme mit Draht-Einschiebe-Schutz, ist er auch geeignet für den nachträglichen Anbau von Zusatzeinrichtungen, ohne das Werkzeug zu benötigen. Er besitzt eine externe blaue Test-Taste, ein VDE Zeichen und ermöglicht eine Beschriftung direkt am Gerät. Die Eigenschaften des Hager FI-Schalters 4P 6kA 40A 30mA Typ A CDA440D umfassen eine Bemessungsspannung von 400, eine Stoßstromfestigkeit von 0.25, eine Bemessungsisolationsspannung von Ui 500, eine Frequenz von 50 Hz, eine Bemessungsfehlerstrom von 30, eine Bemessungsstoßspannungsfestigkeit von Uimp 4, eine Breite in Teilungseinheiten von 4, einen Verschmutzungsgrad von 2, eine Schutzart (IP) von IP20, eine Umgebungstemperatur während des Betriebs von -25 und einen Fehlerstrom-Typ A. Darüber hinaus sind Zusatzeinrichtungen möglich.Eigenschaften HAGER CDA440DBemessungsstrom: 40Selektiver-Typ: neinKurzzeitverzögerter Typ: neinMit Verriegelungsvorrichtung: -Kurzschlussfestigkeit (Icw): 6Anschließbarer Leiterquerschnitt mehrdrähtig: 1Polzahl: 4Einbautiefe: 70Montageart: DIN-SchieneAnschließbarer Leiterquerschnitt eindrähtig: 1Bemessungsspannung: 400Stoßstromfestigkeit: 0.25Bemessungsisolationsspannung Ui: 500Frequenz: 50 HzBemessungsfehlerstrom: 30Bemessungsstoßspannungsfestigkeit Uimp: 4Breite in Teilungseinheiten: 4Verschmutzungsgrad: 2Schutzart (IP): IP20Umgebungstemperatur während des Betriebs: -25Fehlerstrom-Typ: AZusatzeinrichtungen möglich: ja

Inhalt: 1 Stück

32,86 €* 119,83 €*

Sofort lieferbar

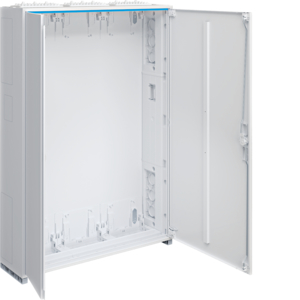

Hager Zählerschr.,univ. Z,1100x800x205mm,SKII ZB33S

Der Hager Zählerschrank ist ein universelles Gerät, das für den Auf- und Teilunterbau bis 355A Bemessungsspannung geeignet ist und eine Schutzart IP44 sowie Schutzklasse II bietet. Das Gerät verfügt über einen pulverbeschichteten, eingebackenen und stabilen 1mm starken Stahlblech-Schrank mit einer Breite von 800mm, einer Höhe von 1100mm und einer Einbautiefe von 205mm. Innen befindet sich ein Kunststoffaussenkleidung, die über Leitungsein- und austrittsöffnungen oben und unten verfügt. Zudem ist das Gerät mit einer 110-Grad-Öffnung und einem Dreipunktschließungsmechanismus ausgestattet. Der Schrank ist in einer Größe von 1 bis 5 Feldern erhältlich und bietet 72 bis 540 Platzeinheiten.Eigenschaften HAGER ZB33SBreite: 800Höhe: 1100Einbautiefe: 205Tiefe: 205Montageart: Aufputz/teilversenktWerkstoff: StahlblechSchutzart (IP): IP44Schutzart (NEMA): -Mit Klappdeckel: -Mit Tragschiene: -

Inhalt: 1 Stück

450,05 €* 811,82 €*

Sofort lieferbar

-45%

Hager Zählerschr.,univ. Z,1100x1050x205mm,SKII ZB34S

Der Hager Zählerschrank univers Z eignet sich ideal zur Montage einer Zählerverteileranlage bis zu 355 A. Als Maßnorm wurde DIN 43 870 gewählt, und die Montage des Schranks kann als Aufputz, teilversenkte oder Unterputz Variante erfolgen. Sein Schrankgehäuse besteht aus einem 1 Millimeter dicken pulverbeschichteten und eingebrannten stabilen Profilstahlblech. Die Innenauskleidung besteht aus widerstandsfähigem Kunststoff und die Einführungen von Leitungen erfolgen über eingebaute Kunststoffplatten.Der Schrank verfügt über eine Schutzklasse II schutzisoliert und eine Schutzart IP3X hinter der Tür. Die Tür lässt sich wahlweise rechts oder links anschlagbar mit einem Öffnungswinkel von 110° öffnen und verschließen. Der Türverschluss ist ein standardmäßiger Vorreiber, ab einer Breite von 800 mm und einer Höhe ab 1250 mm ist ein Dreipunktschließung-Stangenverschluss integriert. Der Schrank bietet Platz für 336 Platzeinheiten und kann nebeneinander und übereinander angeschlossen werden.Die Abmessungen betragen 1100x1050x205 mm. Die Schutzart IP44 nach DIN VDE 0470/1 garantiert zusätzlichen Schutz und eine hohe Lebensdauer. Optional kann im AAR-Bereich die Kunststoff-Flanschplatten entfernt und eine Schuko- oder CEE-Steckdose eingebaut werden. Eigenschaften HAGER ZB34SBreite: 1050Höhe: 1100Einbautiefe: 205Tiefe: 205Montageart: Aufputz/teilversenktWerkstoff: StahlblechSchutzart (IP): IP44Schutzart (NEMA): -Mit Klappdeckel: -Mit Tragschiene: -

Inhalt: 1 Stück

552,93 €* 1.007,22 €*

Sofort lieferbar

Hager Zählerschr.,univ. Z,1100x1300x205mm,SKII ZB35S

Der Hager Zählerschrank, univers Z, 1100x1300x205mm, SKII ZB35S, ist ein universell einsetzbarer Aufputz- oder teilversenkter Zählerschrank mit einer Schutzklasse II und einer Schutzart IP44. Er ist aus einem eingebranntem, pulverbeschichtetem 1 mm dickem Stahlblech gefertigt. Der Schrank hat eine Breite von 1300 mm, eine Höhe von 1100 mm, eine Einbautiefe von 205 mm und eine Tiefe von 205 mm. Er ist für die Aufbau einer Zählerverteileranlage bis 355 A bemessen worden und für eine Bemessungsspannung von 230/400 V 50 Hz ausgelegt.Für den Schrank sind vorhanden 420 Platzeinheiten. Er ist nach DIN VDE 0603/1 und der Maßnorm DIN 43 870 gefertigt und hat die Schutzart IP3X hinter der Tür. Die Innenauskleidung besteht komplett aus Kunststoff und Leitungseinführungen finden sich oben und unten. Für eine Montage sind justierbare Scharniere vorhanden, die rechts oder links anschlagbar sind.Für die Türverschlüsse ist ein Vorreiber, bei Breiten ab 800 mm und bei allen Schränken ab einer Höhe von 1250 mm, ein Stangenverschluss mit Dreipunktschließung integriert. Schränke können nebeneinander und übereinander angeflanscht werden. Optional lässt sich im AAR-Bereich eine SCHUKO- oder CEE-Steckdose einbauen.Eigenschaften HAGER ZB35SBreite: 1300Höhe: 1100Einbautiefe: 205Tiefe: 205Montageart: Aufputz/teilversenktWerkstoff: StahlblechSchutzart (IP): IP44Schutzart (NEMA): -Mit Klappdeckel: -Mit Tragschiene: -

Inhalt: 1 Stück

693,19 €* 1.253,31 €*

Sofort lieferbar

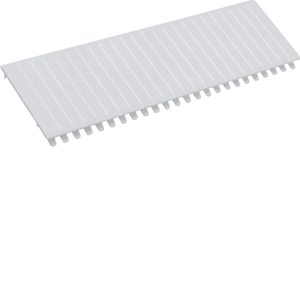

Hager Abdeckstreifen,universZ,12PLE, brechbar S35S

Der Hager Abdeckstreifen 12PLE, brechbar S35S ist ein universell einsetzbarer Abdeckstreifen für Verteilerfelder. Der Streifen verfügt über eine Breite von 219 mm und eine Höhe von 54 mm. Er ist in einer weißen Farbe lackiert und verfügt über eine sehr gute Oberfläche. Der Hager Abdeckstreifen 12PLE ist ein sehr robustes, langlebiges und belastbares Produkt und eignet sich sowohl für den Einsatz im Innen- als auch im Außenbereich. Er ist brechbar und kann für die Installation an PLE-Verteilerfelder verwendet werden. Der Hager Abdeckstreifen 12PLE ist ein qualitativ hochwertiges und praktisches Produkt, das für viele verschiedene Anwendungen verwendet werden kann. Es bietet einen hervorragenden Schutz zur Abdeckung von Verteilerfelder und ist leicht zu installieren. Eigenschaften HAGER S35SBreite in Teilungseinheiten: -Breite: 219Höhe: 54Farbe: weißOberfläche: lackiertRAL-Nummer: -Werkstoff: -

Inhalt: 1 Stück

2,52 €* 4,22 €*

Sofort lieferbar

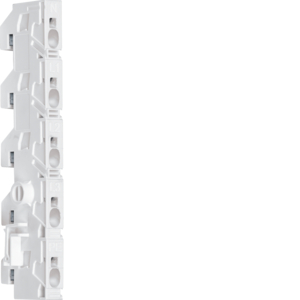

Hager Einspeiseadapter,universZ,1-25mm²,5-pol. K96ESA5
