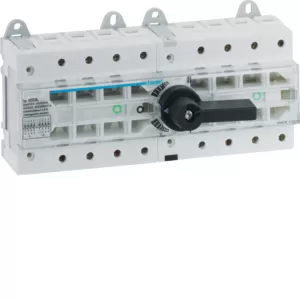

Hager Lastumschalter 4polig 63A HI403R

Hager Lastumschalter 4polig 63A HI403R

Dieser Hager Lastumschalter 4polig 63A HI403R ermöglicht ein Umschalten unter Last von zwei Niederspannungsstromkreisen mit Sicherheitstrennung. Er kann auf einer DIN Schiene oder Montageplatte eingebaut werden und hat drei Schaltstellungen (I - 0 - II).

Der Umschalter nach DIN EN 60947-3 hat eden Bemessungsdauerstrom Iu von 63A und einen bedingten Bemessungskurzschlussstrom Iq von 100A. Er ist als Hauptschalter, Wartungs-/Reparaturschalter oder sogar als Sicherheitsschalter ausführbar und hat einen Schaltleistung bei 400V von 41. Der Umschalter ist geeignet für Bodenbefestigung, Verteilereinbau oder Einbaugerät Festeinbautechnik. Die Farbe des Betätigungselements ist schwarz und es hat 4 Polzahl. Der Schutzart (NEMA) ist sonstige und die max. Bemessungsbetriebsspannung Ue bei AC beträgt 690V.

Weiter hat der Umschalter eine Bemessungsbetriebsleistung bei AC-23, 400V von 28 und eine Bemessungskurzzeitstromfestigkeit Icw von 2.5. Der Lastumschalter ist anzahl der Hilfskontakte als Wechsler, Öffner oder Schließer 0 und ist verriegelbar. Der Anschlussart Hauptstromkreis ist Schraubanschluss und die Bemessungsbetriebsspannung 380V. Es ist auch als Wendeschalter ausführbar und das Betätigungselement ist als kurzer Drehgriff ausgestaltet. Der Schutzart (IP), frontseitig ist IP20.

Eigenschaften HAGER HI403R

• Bemessungsdauerstrom Iu: 63
• Anzahl der Hilfskontakte als Wechsler: 0
• Bedingter Bemessungskurzschlussstrom Iq: 100
• Motorantrieb optional: nein
• Motorantrieb integriert: nein
• Bemessungsdauerstrom bei AC-21, 400 V: 63
• Ausführung als Hauptschalter: ja
• Anschlussart Hauptstromkreis: Schraubanschluss
• Ausführung als Wartungs-/Reparaturschalter: ja
• Ausführung als Sicherheitsschalter: ja
• Ausführung als NOT-AUS-Einrichtung: nein
• Anzahl der Schalter: 1
• Schaltleistung bei 400 V: 41
• Geeignet für Bodenbefestigung: ja
• Geeignet für Frontbefestigung 4-Loch: nein
• Geeignet für Frontbefestigung Zentral: nein
• Geeignet für Verteilereinbau: ja
• Bemessungsbetriebsspannung: 380
• Geeignet für Zwischenbau: nein
• Verriegelbar: ja
• Bemessungsbetriebsleistung bei AC-23, 400 V: 28
• Ausführung als Wendeschalter: ja
• Gerätebauart: Einbaugerät Festeinbautechnik
• Farbe des Betätigungselements: schwarz
• Polzahl: 4
• Bemessungsbetriebsleistung bei AC-3, 400 V: -
• Schutzart (NEMA): sonstige
• Max. Bemessungsbetriebsspannung Ue bei AC: 690
• Ausführung des Betätigungselements: kurzer Drehgriff
• Spannungsauslöser optional: nein
• Schutzart (IP), frontseitig: IP20
• Bemessungskurzzeitstromfestigkeit Icw: 2.5
• Anzahl der Hilfskontakte als Öffner: 0
• Bemessungsdauerstrom bei AC-23, 400 V: 63
• Anzahl der Hilfskontakte als Schließer: 0
