Hager Zählerschr.,univ. Z,1100x1050x205mm,SKII ZB34S

Herstellerinfo

Download Datenblatt

Hager Zählerschr.,univ. Z,1100x1050x205mm,SKII ZB34S

Bestellbar

Lieferzeit voraussichtlich 1 - 4 Wochen
Bitte beachten Sie, dass es im Einzelfall zu erheblich höheren Lieferzeiten kommen kann!
Die Rohstoffversorgung sowie etwaige Kapazitätsengpässe prägen derzeit die Entwicklung der Wirtschaftsleistung.

416,50 €*

% 1.007,22 €* (58.65% gespart)

Preise inkl. MwSt. zzgl. Versandkosten

Produktnummer: ME-ZB34S

EAN: 3250617620284

Inhalt: 1 Stück

Produktinformationen "Hager Zählerschr.,univ. Z,1100x1050x205mm,SKII ZB34S"

Zählerschrank, univers Z, 1100x1050x205 mm,Schutzklasse II, 336 Platzeinheiten. Schrankgehäuse nach DIN VDE 0603/1, Maßnorm DIN 43 870 zur Aufputz, Unterputz oder teilversenkter Montage. Zum Aufbau einer Zählerverteileranlage bis 355 A, Bemessungsspannung 230/400 V 50 Hz. Schutzart IP31 (IP44/IP54 nach DIN VDE 0470/1), Schutzklasse II schutzisoliert, Schutzart IP3X hinter der Tür. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech. Innenauskleidung komplett aus Kunststoff. Leitungseinführungen oben und unten durch eingebaute Kunststoffflanschplatten, rückseitige Vorprägung im Kunststoffteil und seitlich eingebaute Kunststoff-Flanschplatten im Bereich des NAR (geeignet als Sammelschienendurchführung), des RfZ (nur bei Bauhöhe 1100 mm) und des AAR. Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110° Öffnungswinkel. Türverschluss mit Vorreiber, ab Breite 800 mm und bei allen Schränken ab einer Höhe von 1250 mm mit Stangenverschluss mit Dreipunktschließung. Türverschluss durch andere Schließungen austauschbar. Schrank nebeneinander und übereinander anflanschbar. Schrankgröße 1- bis 5-feldrig mit 72 bis 540 Platzeinheiten (PLE). Hinweis: Bei einer Schrank-Schrank-Verbindung immer einen Verbindungssatz verwenden (Zubehör). Im AAR-Bereich kann die Kunststoff-Flanschplatten entfernt werden und optional eine SCHUKO-Steckdose oder eine CEE-Steckdose eingebaut werden.

Eigenschaften HAGER ZB34S

Breite: 1050
Höhe: 1100
Einbautiefe: 205
Tiefe: 205
Montageart: Aufputz/teilversenkt
Werkstoff: Stahlblech
Schutzart (IP): IP44
Schutzart (NEMA): -
Mit Klappdeckel: -
Mit Tragschiene: -

Das könnte dich auch interessieren

Kunden kauften auch

-61%

Hager FI-Schalter 4P 6kA 40A 30mA Typ A CDA440D

Hager FI-Schalter 4P 6kA 40A 30mA Typ A CDA440DDer Hager FI-Schalter 4P 6kA 40A 30mA Typ A CDA440D ist ein Fehlerstromschutzschalter nach DIN EN 61008-2-1, VDE 0664 Teil 10 + 11, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100. Mit einem Strom von 40A, einer Kurzschlussfestigkeit von 6 und einer 4-poligen Anschlussklemme mit Draht-Einschiebe-Schutz, ist er auch geeignet für den nachträglichen Anbau von Zusatzeinrichtungen, ohne das Werkzeug zu benötigen. Er besitzt eine externe blaue Test-Taste, ein VDE Zeichen und ermöglicht eine Beschriftung direkt am Gerät. Die Eigenschaften des Hager FI-Schalters 4P 6kA 40A 30mA Typ A CDA440D umfassen eine Bemessungsspannung von 400, eine Stoßstromfestigkeit von 0.25, eine Bemessungsisolationsspannung von Ui 500, eine Frequenz von 50 Hz, eine Bemessungsfehlerstrom von 30, eine Bemessungsstoßspannungsfestigkeit von Uimp 4, eine Breite in Teilungseinheiten von 4, einen Verschmutzungsgrad von 2, eine Schutzart (IP) von IP20, eine Umgebungstemperatur während des Betriebs von -25 und einen Fehlerstrom-Typ A. Darüber hinaus sind Zusatzeinrichtungen möglich.Eigenschaften HAGER CDA440DBemessungsstrom: 40Selektiver-Typ: neinKurzzeitverzögerter Typ: neinMit Verriegelungsvorrichtung: -Kurzschlussfestigkeit (Icw): 6Anschließbarer Leiterquerschnitt mehrdrähtig: 1Polzahl: 4Einbautiefe: 70Montageart: DIN-SchieneAnschließbarer Leiterquerschnitt eindrähtig: 1Bemessungsspannung: 400Stoßstromfestigkeit: 0.25Bemessungsisolationsspannung Ui: 500Frequenz: 50 HzBemessungsfehlerstrom: 30Bemessungsstoßspannungsfestigkeit Uimp: 4Breite in Teilungseinheiten: 4Verschmutzungsgrad: 2Schutzart (IP): IP20Umgebungstemperatur während des Betriebs: -25Fehlerstrom-Typ: AZusatzeinrichtungen möglich: ja

Inhalt: 1 Stück

46,91 €* 119,83 €*

Sofort lieferbar

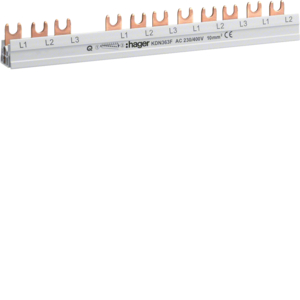

Hager Phasenschiene 3P Gabel 10mm² 63A 12M KDN363F

Phasenschiene 3 polig mit Gabelanschluss 10mm² 63A 12 Module. Phasenschiene für passende Modulargeräte.

Inhalt: 1 Stück

8,83 €* 12,61 €*

Sofort lieferbar

Schneider Electric Fehlerstrom-Schutzschalter Resi9, 3P+N, 40A, 30mA, Typ A R9R22440

Fehlerstrom-Schutzschalter Resi9. 3 polig + N, 40A, Nennfehlerstrom 30mA, Typ A. Bedingter Bemessungskurzschlussstrom (Inc/IΔc) 10.000A, gemäß EN 61008. Betriebsspannung (Ue) 400V AC, Betriebsfrequenz 50 Hz, Neutralposition links. Doppelfunktionsklemme für Kabel und Gabelkammschiene an der Geräteunterseite. Hintenliegendes Hutschienen-Befestigungselement an der Geräteunterseite. Sprungschaltung für verschleißarmes und vom Anwender unabhängiges Schalten der Kontakte. Farbton RAL 9003.Eigenschaften SCHNEIDER R9R22440Polzahl: 4Bemessungsspannung: 400Bemessungsstrom: 40Bemessungsfehlerstrom: 30Montageart: DIN-SchieneFehlerstrom-Typ: ASelektiver-Typ: neinKurzschlussfestigkeit (Icw): 10Stoßstromfestigkeit: 0.25Frequenz: 50 HzZusatzeinrichtungen möglich: jaSchutzart (IP): IP20Breite in Teilungseinheiten: 4Einbautiefe: 44Kurzzeitverzögerter Typ: neinBemessungsisolationsspannung Ui: 440Bemessungsstoßspannungsfestigkeit Uimp: 4Mit Verriegelungsvorrichtung: neinUmgebungstemperatur während des Betriebs: -25Verschmutzungsgrad: 2Anschließbarer Leiterquerschnitt mehrdrähtig: 1Anschließbarer Leiterquerschnitt eindrähtig: 1

Inhalt: 1 Stück

26,89 €* 104,72 €*

Sofort lieferbar

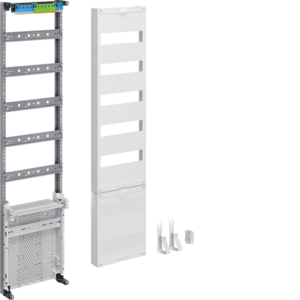

Hager VF,univ.Z,H 1050mm,5-rh.,1-feld.,m. APZ ZU37VT5APZ2

Verteilerfeld,univers Z,Höhe 1050mm,5-reihig,1-feldig,mit APZ unten. Komplettfeld / Einbausatz zum Einbau in Zählerschränken System univers Z bestehend aus Verteilerfeld, APZ Feld und Zusatzeinrichtungen. Als Stromkreisverteilung, nach DIN 43870 zur Aufnahme von Modulargeräten (REG Geräte) auf DIN-Hutschiene sowie Gerätekomponenten für APZ Anwendung (Anschlusspunk Zählerplatz). Schnellmontage im Schrank durch Rast-System ohne Werkzeug bestehend aus 250 mm breitem Feld mit Traggerüst aus profiliertem Stahlblech, mit profilierten DIN Hutschienen 35x7,5 mm, mit fingersicheren PE/N-Klemmen in Stecktechnik, waagerecht montiert im oberen Verteiler, mit gelochter Montageplatte (Lochung 3,2 mm) und profilierter DIN Hutschiene 35x7,5 mm, Stahlblech verzinkt. Beiliegender RJ45 Buchse. APZ aufgebaut als vollständiges Kuststoffgehäuse mit seitlichen Leitungseinführungen im plombierten Bereich. Universalhaltebügel mit schraubloser Befestigung von Gerätekomponenten direkt auf dem Lochblech (einhängbar). Berührungsschutzabdeckungen aus Kunststoff mit Vierpunkt-Befestigung, serienmäßig plombierbar und integriertem Griff.

Inhalt: 1 Stück

157,18 €* 335,22 €*

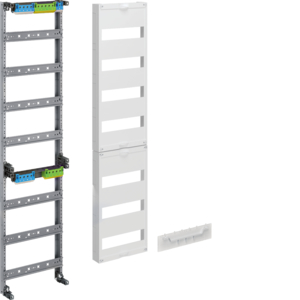

Hager Verteilerfeld,univ.Z,1050mm,7-reihig ZU37KS
