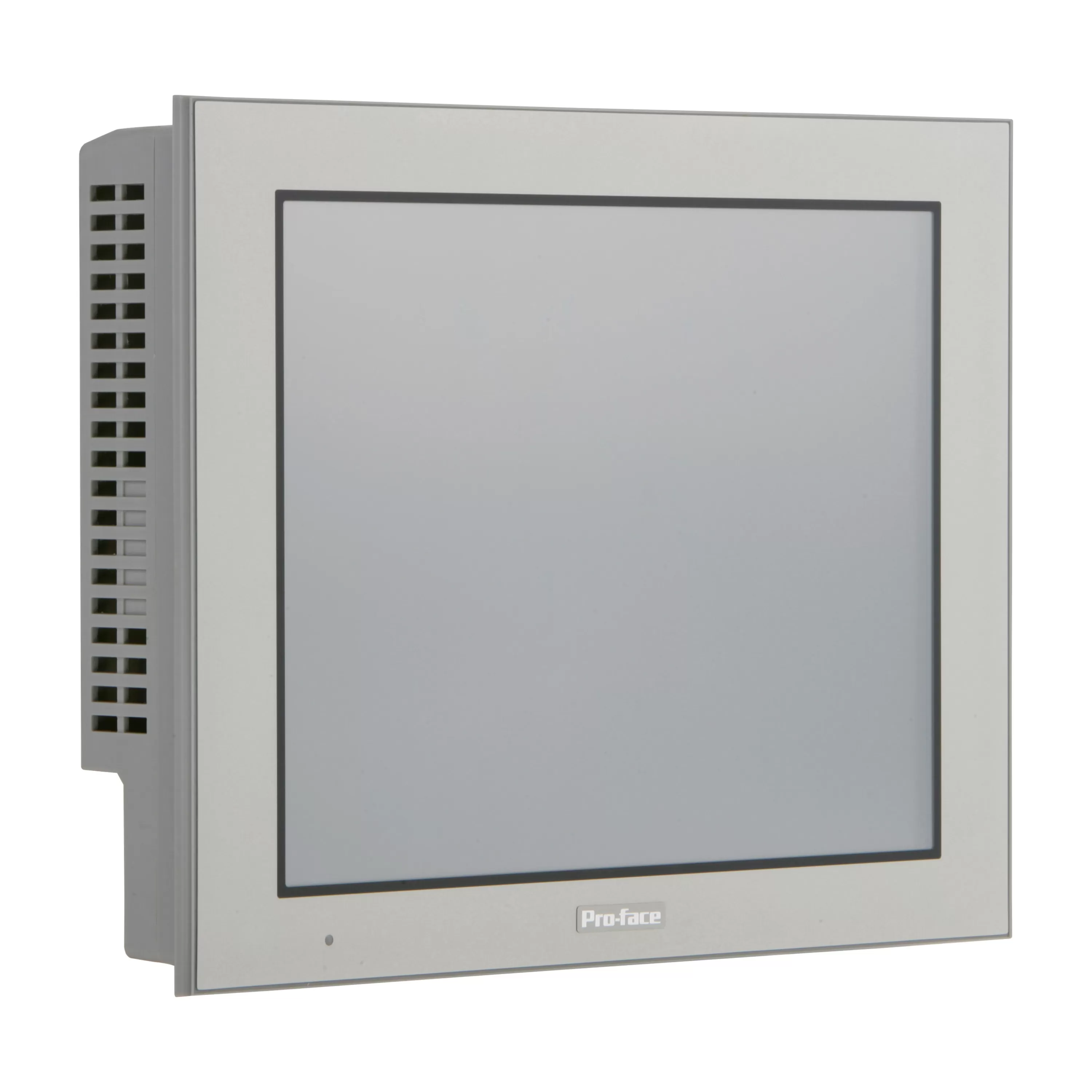

Schneider Electric 12,1" Basic HMI Touch-Panel resistiv, 1 x Ethernet, 1 serielle COM, 1 serielle COM isoliert, 1 USB (Typ A), 1 USB (mini B), 1 SD-Karten Slot PFXGP4603TAD

Das HMI GP4000 ist ein Standard Touch-Panel für die Bedienung einfacher Maschinen. . Diese Produkt-Reihe wurde optimiert, um die Anforderungen an die Bedienerschnittstelle einfacher Maschinen zu erfüllen. Hierbei stehen Konnektivität, Cybersicherheit für den Fernzugriff mit Pro-face Connect und eine benutzerfreundliche Visualisierung im Mittelpunkt. Das resistive Single-Touch Display in 12,1 Zoll screen mit 65k Farben und einer Auflösung von 800x600 Pixel dient der Visualisierung, Bedienung und Statusanzeige ihrer Anwendungen. Die Bedienoberfläche auf dem HMI wird mit der Software GP-Pro EX konfiguriert. Durch die vielfältigen Schnittstellen (1 x Ethernet (dual IP), 2 x serielle COM, 1 x USB (Typ A), 1 x USB (mini B) und einem SD-Kartenslot ist eine optimale Konnektivität gewährleistet. Die äußeren Abmessungen des Displays betragen 315 mm (Breite) x 241 mm (Höhe) x 56 mm (Tiefe) bei einem Panel Cut-out von 301,5 mm x 227,5 mm und einer Tafeldicke von 1,6 bis 5 mm. Das Produkt entspricht der Schutzklasse IP65F, Typ 4X (nur für den Innenbereich), Typ 13 (bei ordnungsgemäßer Installation in einem Gehäuse). Zudem entspricht es Normen wie CE, ClassNK Approved, EAC, ABS, RINA, UL/cUL Listed.

Eigenschaften SCHNEIDER PFXGP4603TAD

• Anzahl der Bildpunkte, horizontal: 800
• Anzahl der Farben des Displays: 65536
• Mit Farbdisplay: ja
• Funkstandard GPRS: nein
• Funkstandard GSM: nein
• Funkstandard UMTS: nein
• Anzahl der Graustufen/Blaustufen des Displays: 16
• Unterstützt Protokoll für SUCONET: nein
• Unterstützt Protokoll für sonstige Bussysteme: ja
• Versorgungsspannung bei AC 60 Hz: -
• Touch-Technologie: Resistiv-Touch
• NEMA-Schutzart, frontseitig: 4X
• Versorgungsspannung bei AC 50 Hz: -
• Funkstandard WLAN 802.11: nein
• Funkstandard Bluetooth: nein
• IO-Link Master: ja
• Ausführung des Displays: TFT
• Wand-/Direktmontage möglich: ja
• Einbautiefe: 56
• Tragschienenmontage möglich: nein
• Anzahl der Systemtasten: 0
• Spannungsart der Versorgungsspannung: AC/DC
• Anzahl der Tasten mit LED: 0
• Höhe der Front: 241
• Leistungsaufnahme: -
• Breite der Front: 315
• Geeignet für Sicherheitsfunktionen: nein
• Anzahl der HW-Schnittstellen Wireless: 0
• Anzahl der Schnittstellen PROFINET: 0
• Unterstützt Protokoll für LON: nein
• Schutzart (IP), frontseitig: IP65/IP67
• Mit SW-Schnittstellen: ja
• Bildschirmdiagonale: 12.1
• Betriebstemperatur: 0
• Nutzbarer Projektspeicher/Anwenderspeicher: 32000
• Mit Meldungsanzeige: ja
• Prozesswertdarstellung (Ausgabe) möglich: ja
• Mit Meldesystem (inkl. Puffer und Quittierung): ja
• Mit Rezepturen: ja
• Prozesswertvorgabe (Eingabe) möglich: ja
• Mit Druckausgabe: ja
• Anzahl der Ebenen, Passwortschutz: 0
• Zusätzliche Softwarekomponenten, ladbar: ja
• Anzahl der Online-Sprachen: 0
• Anzahl der Bildpunkte, vertikal: 600
• Anzahl der Funktionstasten, programmierbar: 0
• Mit Alpha Tastatur: nein
• Mit nummerischer Tastatur: nein
• Unterstützt Protokoll für KNX: nein
• Versorgungsspannung bei DC: 24
• Unterstützt Protokoll für Data-Highway: nein
• Unterstützt Protokoll für MODBUS: ja
• Unterstützt Protokoll für DeviceNet: nein
• Unterstützt Protokoll für TCP/IP: nein
• Unterstützt Protokoll für PROFIBUS: nein
• Unterstützt Protokoll für ASI: nein
• Unterstützt Protokoll für INTERBUS: nein
• Unterstützt Protokoll für CAN: nein
• Unterstützt Protokoll für AS-Interface Safety at Work: nein
• Unterstützt Protokoll für PROFINET CBA: nein
• Unterstützt Protokoll für Foundation Fieldbus: nein
• Unterstützt Protokoll für EtherNet/IP: ja
• Unterstützt Protokoll für SafetyBUS p: nein
• Unterstützt Protokoll für PROFIsafe: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Unterstützt Protokoll für DeviceNet Safety: nein
• Unterstützt Protokoll für INTERBUS-Safety: nein
• Anzahl der HW-Schnittstellen seriell RS-485: 1
• Anzahl der HW-Schnittstellen seriell RS-422: 0
• Anzahl der HW-Schnittstellen USB: 2
• Anzahl der HW-Schnittstellen seriell TTY: 0
• Anzahl der HW-Schnittstellen sonstige: 1
• Anzahl der HW-Schnittstellen parallel: 0
• Unterstützt Protokoll für SERCOS: nein
• Anzahl der HW-Schnittstellen seriell RS-232: 1
• Anzahl der HW-Schnittstellen Industrial Ethernet: 2
