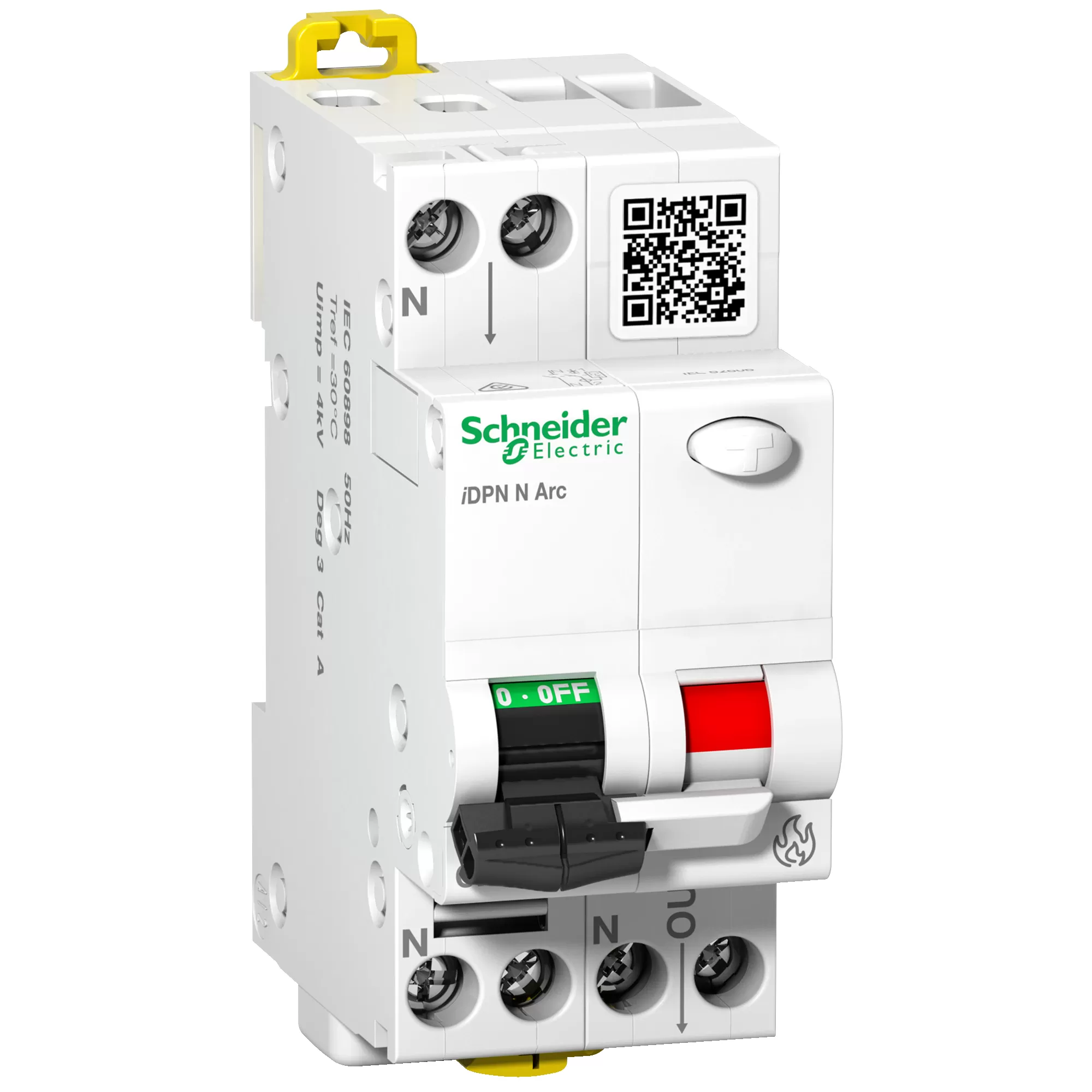

Schneider Electric Brandschutzschalter (AFDD) + LS, iDPN N Arc, 1P+N, 16A, B-Charakteristik A9FDB7616

Herstellerinfo

Download Datenblatt

Schneider Electric Brandschutzschalter (AFDD) + LS, iDPN N Arc, 1P+N, 16A, B-Charakteristik A9FDB7616

Verfügbarer Bestand:

Lieferzeit 1 - 4 Werktage

absenden

110,00 €

% 191,59 € (42.59% gespart)

Preise inkl. MwSt. zzgl. Versandkosten

Produktnummer: ME-A9FDB7616

EAN: 3606481211750

Inhalt: 1 Stück

Produktinformationen "Schneider Electric Brandschutzschalter (AFDD) + LS, iDPN N Arc, 1P+N, 16A, B-Charakteristik A9FDB7616"

Der Schneider Electric Brandschutzschalter (AFDD) + LS, iDPN N Arc, 1P+N, 16A, B-Charakteristik A9FDB7616 wurde entwickelt, um Gebäude und Anlagen vor Brand durch Fehlerlichtbögen und andere elektrische Störungen zu schützen. Er kombiniert einen Fehlerlichtbogenschutz mit einem Leitungsschutzschalter und verfügt über ein Ausschaltvermögen von 6 kA nach EN 60898 und eine Betriebspannung von 230/240V AC. Bei Erkennung eines potentiell gefährlichen Fehlerlichtbogens wird der AFDD ausgelöst, um den fehlerhaften Abgang vom Stromnetz zu trennen und somit das Risiko eines Brandes zu minimieren.

Zusätzlich zum Schutz vor Fehlerlichtbögen, schützt dieses Gerät auch vor Kurzschlüssen, Überlastungen und Netzüberspannungen. Er erfüllt den Standard der EN/IEC 62606, IEC 60898-1 und ist für die Ausführung B, 1-polig+N, 16A, Energiebegrenzungsklasse 3, Frequenz 50Hz, mitschaltender Neutralleiter ja, Überspannungskategorie 3, Verschmutzungsgrad 2, Baugröße (nach DIN 43880) 2, Breite in Teilungseinheiten 2, Einbautiefe 44 und Schutzart (IP) IP20 ausgelegt.

Eigenschaften SCHNEIDER A9FDB7616

Auslösecharakteristik: B
Polzahl: 2
Bemessungsstrom: 16
Bemessungsspannung: 230
Spannungsart: AC
Energiebegrenzungsklasse: 3
Frequenz: 50
Mitschaltender Neutralleiter: ja
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Baugröße (nach DIN 43880): 2
Breite in Teilungseinheiten: 2
Einbautiefe: 44
Zusatzeinrichtungen werkseitig angebaut: Brandschutzschalter
Schutzart (IP): IP20
Bemessungsschaltstrom Zusatzeinrichtung: -
Bemessungsspannung Zusatzeinrichtung: -
Bemessungsabschaltvermögen nach IEC 60947-2: -
Bemessungsabschaltvermögen nach EN 61009: -
Steuerspannungsart Zusatzeinrichtung: -
