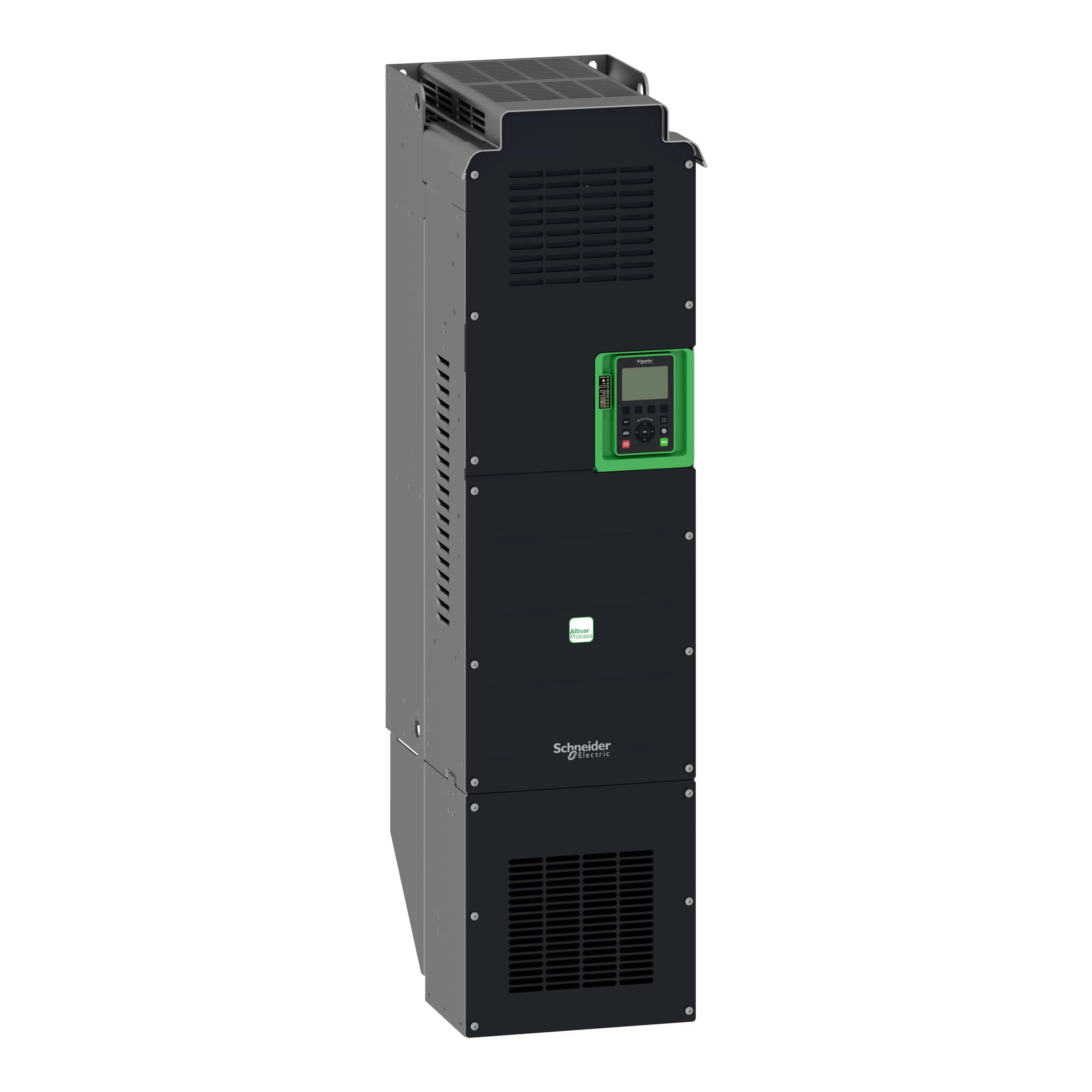

Schneider Electric Frequenzumrichter ATV630, 110 kW/150 HP, 380-480V, IP00 ATV630C11N4

Altivar 600 Prozess Frequenzumrichter - Umrichter zum Betrieb und Schutz von Pumpen. Frequenzumrichter ATV630, 380-440V, IP21, Konformität UL Typ 1. Abmessungen 320 x 852 x 390320 x 1157 x 390 mm, Leistung KW 110 kW. Ausgangsfrequenz 0,1-500 Hz. Überlast im Normalbetrieb 110% für 60s, Überlast im Modus hohe Überlast 150% für 60s (bei Deklassierung um eine Leistungsklasse). Steuerungstypen Asynchronmotoren, konstantes Drehmoment, variables Drehmoment, optimierter Drehmomentmodus, Synchronmotor PM, (Permanentmagnet) Motor. Integrierte Sicherheitsfunktion STO (Sichere Anlaufsperre (Safe Torque Off)) SIL3. Anzahl der integrierten E/A Analoge Eingänge 3. Analoge Ausgänge 2. Digital Eingänge 8. Relaisausgänge 3. Integrierte Kommunikation Modbus/TCP, serielle Modbus-Schnittstelle. Konfigurations- und Bedienelemente Dezentrales grafisches Bedienterminal, integrierter Web-Server, DTM (Device Type Manager), SoMove-Software. Optional E/A-Erweiterungskarten, Relaisausgangskarten. Optionale Kommunikationskarten, (EtherNet/IP und Modbus/TCP mit zwei Ports, CANopen Daisy Chain RJ45, Sub-D und Schraubklemmen, ProfiNet, Profibus DP V1 und DeviceNet).

Eigenschaften SCHNEIDER ATV630C11N4

• Unterstützt Protokoll für BACnet: nein
• Relative symmetrische Netzfrequenztoleranz: 5
• Relative symmetrische Netzspannungstoleranz: 10
• Mit PC-Anschluss: nein
• Unterstützt Protokoll für SUCONET: nein
• Unterstützt Protokoll für sonstige Bussysteme: nein
• Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 110
• Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 110
• Eingangsphasenzahl: 3
• Max. Ausgangsfrequenz: 500
• Anzahl der digitalen Eingänge: 6
• Anzahl der digitalen Ausgänge: 0
• Anzahl der analogen Eingänge: 3
• Anzahl der analogen Ausgänge: 2
• Einsatz im Wohn- und Gewerbebereich zulässig: ja
• Einsatz im Industriebereich zulässig: ja
• Bremschopper integriert: nein
• Schutzart (NEMA): -
• Max. Ausgangsspannung: 480
• Nennausgangsstrom I2N: 211
• Mit Bedienelement: ja
• Leistungsaufnahme: -
• Breite: 320
• Tiefe: 390
• Höhe: 852
• 4-Quadrantenbetrieb möglich: ja
• Anzahl der Schnittstellen PROFINET: 0
• Unterstützt Protokoll für LON: nein
• Ausgangsphasenzahl: 3
• Art des Umrichters: U-Umrichter
• Unterstützt Protokoll für KNX: nein
• Unterstützt Protokoll für Data-Highway: nein
• Unterstützt Protokoll für MODBUS: ja
• Unterstützt Protokoll für DeviceNet: ja
• Unterstützt Protokoll für TCP/IP: ja
• Unterstützt Protokoll für PROFIBUS: ja
• Schutzart (IP): IP00
• Unterstützt Protokoll für ASI: nein
• Unterstützt Protokoll für INTERBUS: nein
• Unterstützt Protokoll für CAN: nein
• Unterstützt Protokoll für AS-Interface Safety at Work: nein
• Unterstützt Protokoll für PROFINET CBA: nein
• Unterstützt Protokoll für Foundation Fieldbus: nein
• Unterstützt Protokoll für EtherNet/IP: ja
• Unterstützt Protokoll für SafetyBUS p: nein
• Unterstützt Protokoll für PROFIsafe: nein
• Unterstützt Protokoll für PROFINET IO: ja
• Unterstützt Protokoll für DeviceNet Safety: nein
• Netzfrequenz: 50/60 Hz
• Unterstützt Protokoll für INTERBUS-Safety: nein
• Netzspannung: 380
• Anzahl der HW-Schnittstellen seriell RS-485: 1
• Anzahl der HW-Schnittstellen seriell RS-422: 0
• Anzahl der HW-Schnittstellen USB: 0
• Anzahl der HW-Schnittstellen seriell TTY: 0
• Anzahl der HW-Schnittstellen sonstige: 0
• Anzahl der HW-Schnittstellen parallel: 0
• Unterstützt Protokoll für SERCOS: nein
• Mit optischer Schnittstelle: ja
• Anzahl der HW-Schnittstellen seriell RS-232: 0
• Anzahl der HW-Schnittstellen Industrial Ethernet: 1
