Schneider Electric Leistungsschalter ComPacT NSX250 TM DC EP, 20kA/1500VDC, 4 Pole, Auslöser TM-DC EP 200A C25F4TM200D3

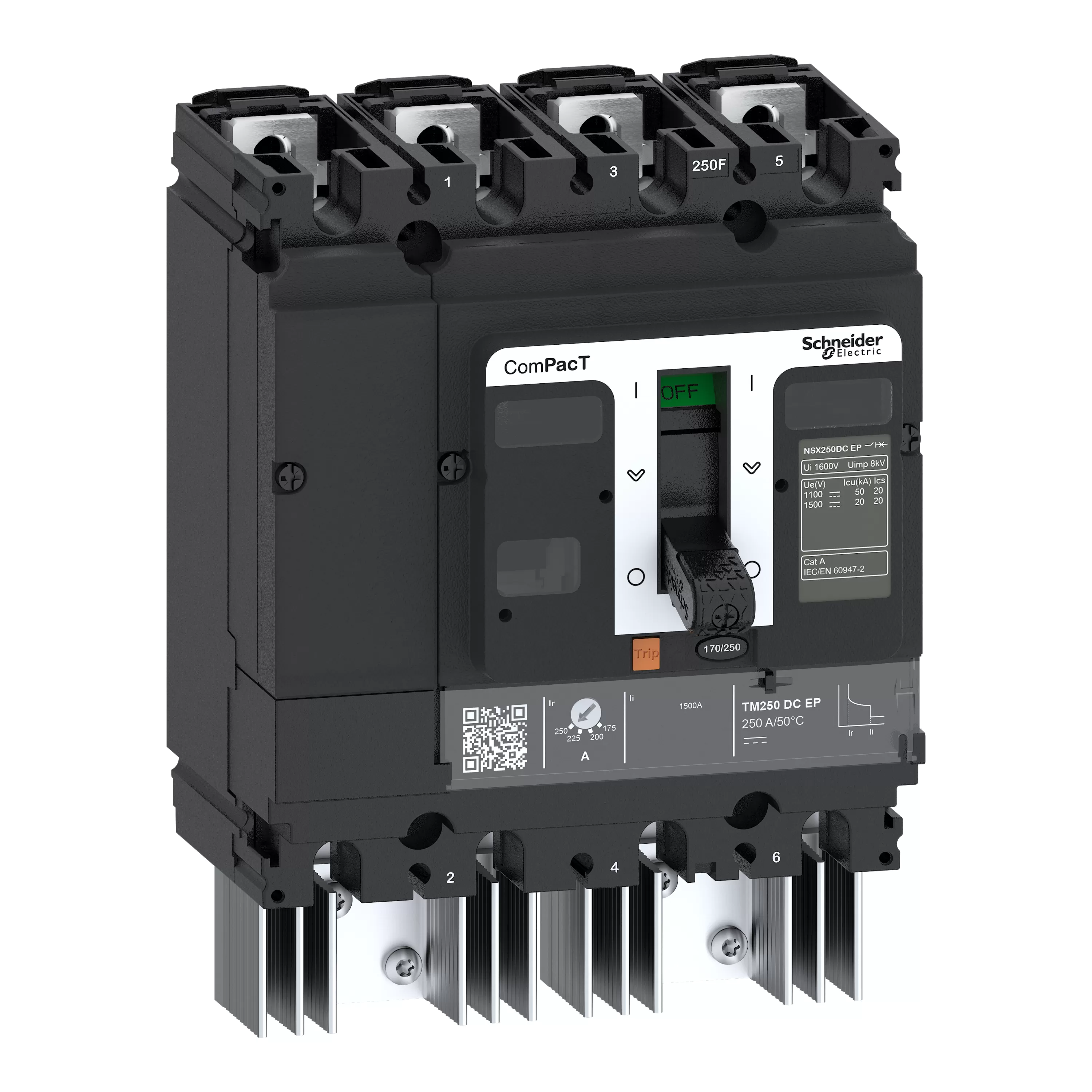

ComPacT NSX250 DC EP ist ein kompletter 4P (4 Pole) Leistungsschalter, der für die Optimierung von Platz und Ausschaltvermögen entwickelt wurde. ComPacT NSX DC EP ist ein Gerät für Gleichspannungen (Betriebsspannung bis 1500VDC) mit verbesserter Leistung (EP). ComPacT NSX DC EP ist eine optimale Wahl für Photovoltaik- und Schiffsanwendungen. Der Leistungsschalter ComPacT NSX DC EP wird für den Schutz von Stromkreisen und Lasten eingesetzt. Die Betriebsspannung beträgt 1500VDC. Das Ausschaltvermögen (Icu) beträgt 20kA rms bei 1500DC und 50kA rms bei 1100VDC. Dieses Produkt enthält einen magnetischthermischen Auslöser mit 200A Nennstrom (TM-DC). Der Auslöser TM-DC bietet einen einstellbaren thermischen Überlastschutz (0,7 x In). Der Auslöser TM-DC bietet einen festen magnetischen Momentanschutz. ComPacT NSX DC EP ist konform mit den internationalen Normen EN/IEC 60947-1 und EN/IEC 60947-2. ComPacT NSX DC EP ist Teil des Schneider Electric Green Premium-Programms und steht für unser Engagement, nachhaltige Leistung zu erbringen, die von unseren Kunden geschätzt wird.

Eigenschaften SCHNEIDER C25F4TM200D3

• Anzahl der Hilfskontakte als Öffner: 0
• Komplettgerät mit Schutzeinheit: ja
• Bemessungsspannung: 1500
• Anzahl der Hilfskontakte als Schließer: 0
• Hutschienenmontage optional: ja
• Polzahl: 4
• Mit integriertem Unterspannungsauslöser: nein
• Motorantrieb optional: ja
• Position des Anschlusses für Hauptstromkreis: vorne
• Mit Ausgelöstmelder: ja
• Motorantrieb integriert: nein
• Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: -
• Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: -
• Überlastauslöser Stromeinstellung: 140
• Ausführung des Betätigungselements: Knebel
• Bemessungsdauerstrom Iu: 200
• Anschlussart Hauptstromkreis: Schraubanschluss
• Geeignet für Hutschienenmontage: nein
• Gerätebauart: Einbaugerät Festeinbautechnik
• Integrierter Erdschlussschutz: nein
• Einstellbereich des unverzögerten Kurzschlussauslösers: 1200
• Schutzart (IP): IP40
• Anzahl der Hilfskontakte als Wechsler: 0
