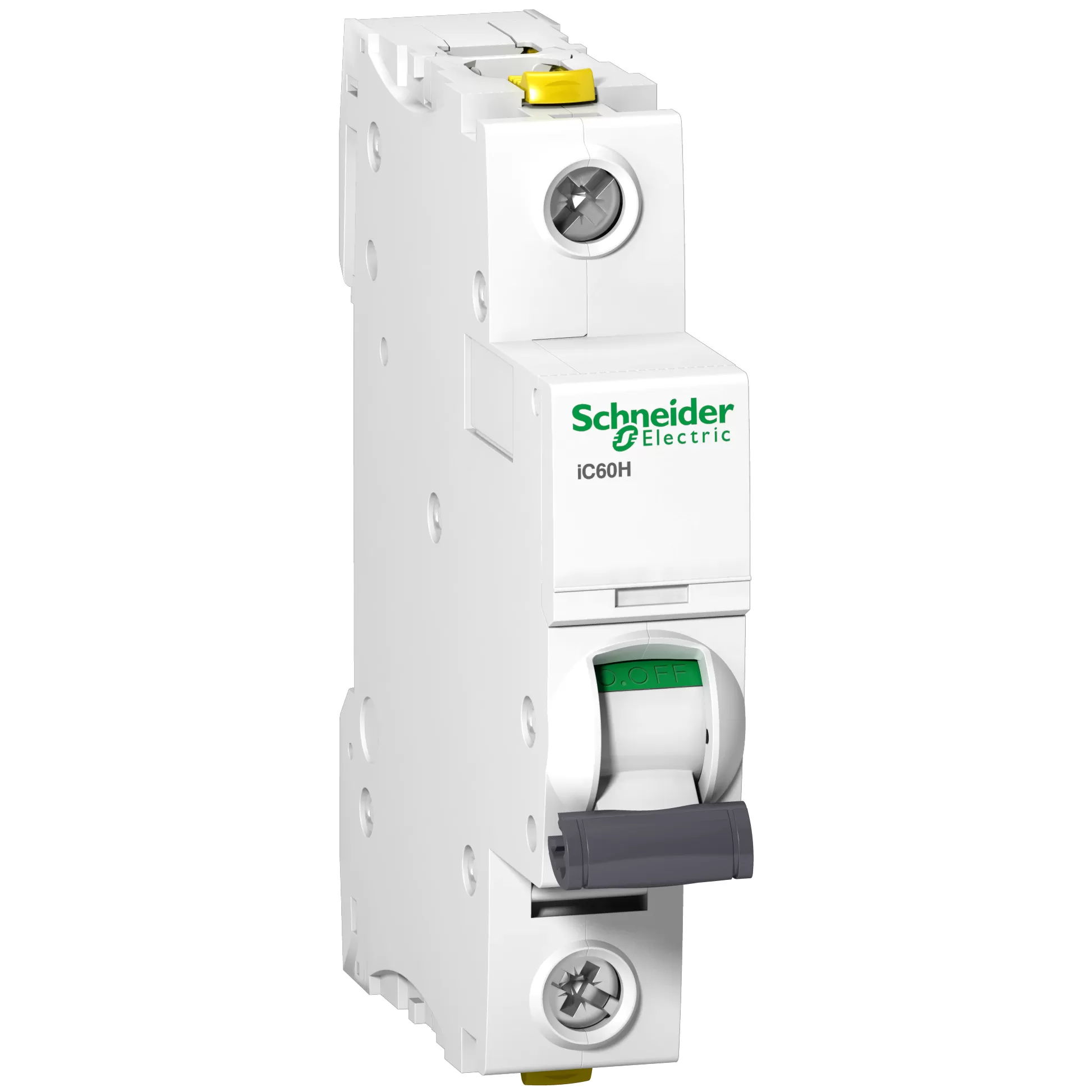

Schneider Electric Leitungsschutzschalter iC60H, 1P, 4A, C Charakteristik A9F07104

Herstellerinfo

Download Produktdatenblatt

Schneider Electric Leitungsschutzschalter iC60H, 1P, 4A, C Charakteristik A9F07104

Bestellbar

Lieferzeit voraussichtlich 1 - 4 Wochen
Bitte beachte, dass es in seltenen Einzelfällen zu erheblich längeren Lieferzeiten kommen kann!
Die Rohstoffversorgung sowie etwaige Kapazitätsengpässe prägen derzeit die Entwicklung der Wirtschaftsleistung.

genaue Lieferzeit erfragen

absenden

17,46 €

% UVP 55,29 € (68.42% gespart)

Preise inkl. MwSt. zzgl. Versandkosten

Produktnummer: ME-A9F07104

EAN: 3606480438318

Inhalt: 1 Stück

Produktinformationen "Schneider Electric Leitungsschutzschalter iC60H, 1P, 4A, C Charakteristik A9F07104"

Der Schneider Electric Leitungsschutzschalter iC60H, 1P, 4A, C Charakteristik A9F07104 bietet eine 10kA (IEC/EN 60898-1) und 70kA (IEC/EN 60947-2) Schutzleistung bei einem Betriebsspannung (Ue) von 380-415V AC und einer Isolationsspannung (Ui) von 500V AC. Der Schalter ist 1-polig und verfügt über eine Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Seine Sprungschaltung ermöglicht ein verschleißarmes Schalten der Kontakte und bietet eine mitfahrende Isolationsabdeckung. Mit seiner mechanischen frontseitigen Fehlermeldeanzeige (VisiTrip) können Auslösungen durch Überlast oder Kurzschluss angezeigt werden. Des Weiteren ist die VisiSafe- Technologie integriert, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Ein eingebauter Betätigungsmechanismus für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender ist ebenfalls vorhanden.

Weiterhin verfügt der iC60H Leitungsschutzschalter über eine thermomagnetische Auslöseeinheit und ist kombinierbar mit den FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Die Option anzureihende Hilfsmodule – Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser – erhöhen die Funktionalität des Leitungsschutzschalters. Seine Farbe ist RAL 9003 und erfüllt die Normen IEC/EN 60898-1 und IEC/EN 60947-2, sowie die VDE Zertifizierung.

Eigenschaften SCHNEIDER A9F07104

Auslösecharakteristik: C
Polzahl (gesamt): 1
Bemessungsstrom: 4
Bemessungsspannung: 230
Spannungsart: AC/DC
Energiebegrenzungsklasse: 3
Mitschaltender Neutralleiter: nein
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Breite in Teilungseinheiten: 1
Einbautiefe: 44.5
Zusatzeinrichtungen möglich: ja
Schutzart (IP): IP20
Anzahl der abgesicherten Pole: 1
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 70
Frequenz: 50
Geeignet für Unterputz-Installation: nein
Bemessungsisolationsspannung Ui: 500
Bemessungsstoßspannungsfestigkeit Uimp: 6
Umgebungstemperatur während des Betriebs: 35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1
Anschließbarer Leiterquerschnitt eindrähtig: 1
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: -
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: -

Angaben zur Produktsicherheit

Hersteller:
Schneider Electric GmbH
Gothaer Str. 29
40880 Ratingen
Deutschland

E-Mail: de-schneider-service@se.com
Telefon: +4921173743000
