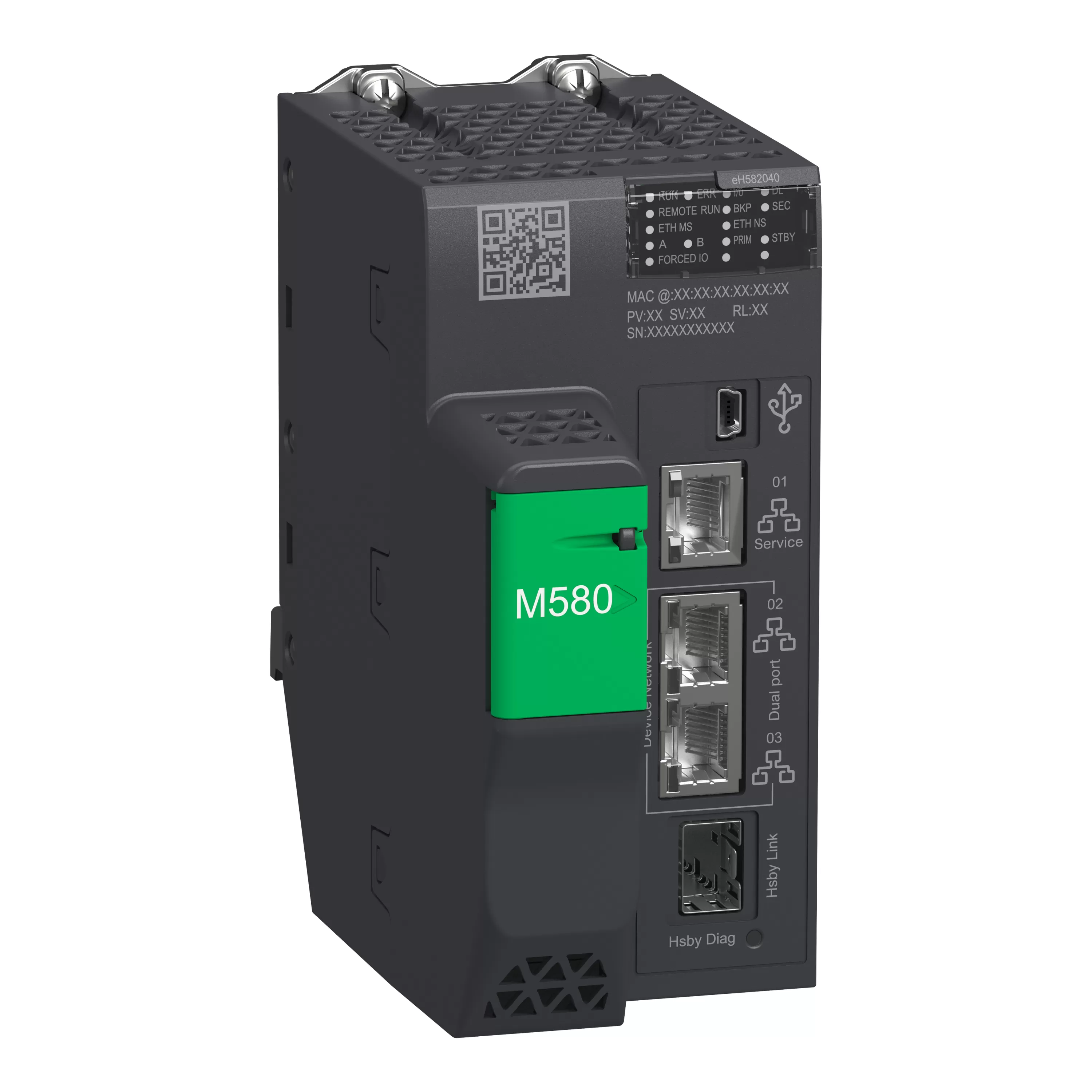

Schneider Electric Modicon M580 HSBY-CPU-Modul, 2040 Level 2 DIO + RIO, 8 MB, 61 Eth-Geräte, 8 lokale und 8 Remote-E/A-Racks BMEH582040

Dieser redundante Prozessor ist Teil der Modicon M580-Reihe, einem Angebot von speicherprogrammierbaren Automatisierungssteuerungen (PAC) und sicherheitsrelevanten speicherprogrammierbaren Steuerungen (SPS) mit integriertem Ethernet. Dieses Produkt bietet eine maximale Konfiguration von 8 dezentralen Racks mit bis zu 8.192 digitalen E/A-Kanälen und 2.048 analogen E/A-Kanälen. Die Automatisierungsplattform Modicon M580 erfüllt die Anforderungen der TC-Behandlung (Behandlung für alle Klimazonen) und kann in einem Temperaturbereich von 0°C bis +60°C/32°F bis 140°F betrieben werden. Er verfügt über 1 Ethernet-Anschluss für den Service, 2 Ethernet-Anschlüsse für ein Ring-Remote-E/A-Netzwerk (nur Remote-EA-Racks) und 1 USB-Mini-B-Anschluss für die Programmierkonsole. Es verfügt über ein integriertes RAM von 8 MB für Programme, 768 KB für Daten, 10 KB für den Systemspeicher und einen erweiterbaren Flash-Speicher von 4 GB für die Datenspeicherung. Dieses Produkt ist nach IP20 eingestuft und bietet eine MTBF von 644.261 Stunden. Dieses Modul erfüllt die Anforderungen von Anwendungen in den Bereichen Transport, Wasser und Abwasser, verpackte Konsumgüter, Bergbau, Mineralien, Metalle, Stromerzeugung, Energie und Chemie sowie Rechenzentren. Dieses Produkt entspricht den CE-, UL-, CSA-, RCM-, EAC- und UKCA-Normen und ist für Anwendungen in der Stromerzeugung, der Handelsmarine, der Eisenbahn und in Gefahrenzonen zertifiziert. RJ45- (490NAC0100) und LWL-Singlemode- (490NAC0201) Steckverbinder können für eine redundante Architektur verwendet werden. Die CPU muss in den mit 00 und 01 gekennzeichneten Modulträger-Steckplätzen installiert werden, wobei 2 Schrauben auf der Oberseite der CPU angebracht werden müssen, um das Modul im Modulträger zu halten. Dieses Produkt kann in Kombination mit Modicon X80 (E/A, Modulträger, Kabel) verwendet werden und arbeitet mit der Programmiersoftware EcoStruxure Control Expert. Modicon M580 verbessert die Zuverlässigkeit und Nachhaltigkeit sowie die Produktivität durch hohe Leistung und erhöht die betriebliche Rentabilität durch effizienten Zugriff auf Daten.

Eigenschaften SCHNEIDER BMEH582040

• Versorgungsspannung bei DC: 24
• Spannungsart der Versorgungsspannung: DC
• Anzahl der Relaisausgänge: 0
• Max. Anzahl der Zeitschaltuhren: 0
• Ausführung: modular
• Bearbeitungszeit (1K, Binäranweisung): 0.1
• Anzahl der HW-Schnittstellen Industrial Ethernet: 4
• Anzahl der Schnittstellen PROFINET: 0
• Anzahl der HW-Schnittstellen seriell RS-232: 0
• Anzahl der HW-Schnittstellen seriell RS-422: 0
• Anzahl der HW-Schnittstellen seriell RS-485: 0
• Anzahl der HW-Schnittstellen USB: 1
• Anzahl der HW-Schnittstellen parallel: 0
• Anzahl der HW-Schnittstellen Wireless: 0
• Anzahl der HW-Schnittstellen sonstige: 0
• Anzahl der analogen Ausgänge: 0
• Anzahl der analogen Eingänge: 0
• Anzahl der digitalen Eingänge: 0
• Anzahl der digitalen Ausgänge: 0
• Mit optischer Schnittstelle: nein
• Unterstützt Protokoll für TCP/IP: ja
• Unterstützt Protokoll für PROFIBUS: nein
• Unterstützt Protokoll für CAN: nein
• Unterstützt Protokoll für INTERBUS: nein
• Unterstützt Protokoll für ASI: ja
• Unterstützt Protokoll für KNX: nein
• Unterstützt Protokoll für MODBUS: nein
• Unterstützt Protokoll für Data-Highway: nein
• Unterstützt Protokoll für DeviceNet: nein
• Unterstützt Protokoll für SUCONET: nein
• Unterstützt Protokoll für LON: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Unterstützt Protokoll für PROFINET CBA: nein
• Unterstützt Protokoll für SERCOS: nein
• Unterstützt Protokoll für Foundation Fieldbus: nein
• Unterstützt Protokoll für EtherNet/IP: ja
• Unterstützt Protokoll für AS-Interface Safety at Work: nein
• Unterstützt Protokoll für DeviceNet Safety: nein
• Unterstützt Protokoll für INTERBUS-Safety: nein
• Unterstützt Protokoll für PROFIsafe: nein
• Unterstützt Protokoll für SafetyBUS p: nein
• Unterstützt Protokoll für sonstige Bussysteme: nein
• Funkstandard Bluetooth: nein
• Funkstandard WLAN 802.11: nein
• Funkstandard GPRS: nein
• Funkstandard GSM: nein
• Funkstandard UMTS: nein
• IO-Link Master: ja
• Systemkomponente: nein
• Redundanzfähigkeit: ja
• Mit Display: nein
• Speicherart: NVRAM
• Speichergröße: 8192
• Programmspeichererweiterung möglich: ja
• Tragschienenmontage möglich: nein
• Wand-/Direktmontage möglich: nein
• Fronteinbau möglich: nein
• Rack-Montage möglich: ja
• Geeignet für Sicherheitsfunktionen: ja
• Kategorie nach EN 954-1: 1
• Performance Level nach EN ISO 13849-1: ohne
• Zugehöriges Betriebsmittel (Ex ia): nein
• Zugehöriges Betriebsmittel (Ex ib): nein
• Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
• Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
• Breite: 130.3
• Höhe: 134.6
• Tiefe: 64.6
• SIL nach IEC 61508: ohne
• Versorgungsspannung bei AC 50 Hz: -
• Versorgungsspannung bei AC 60 Hz: -
