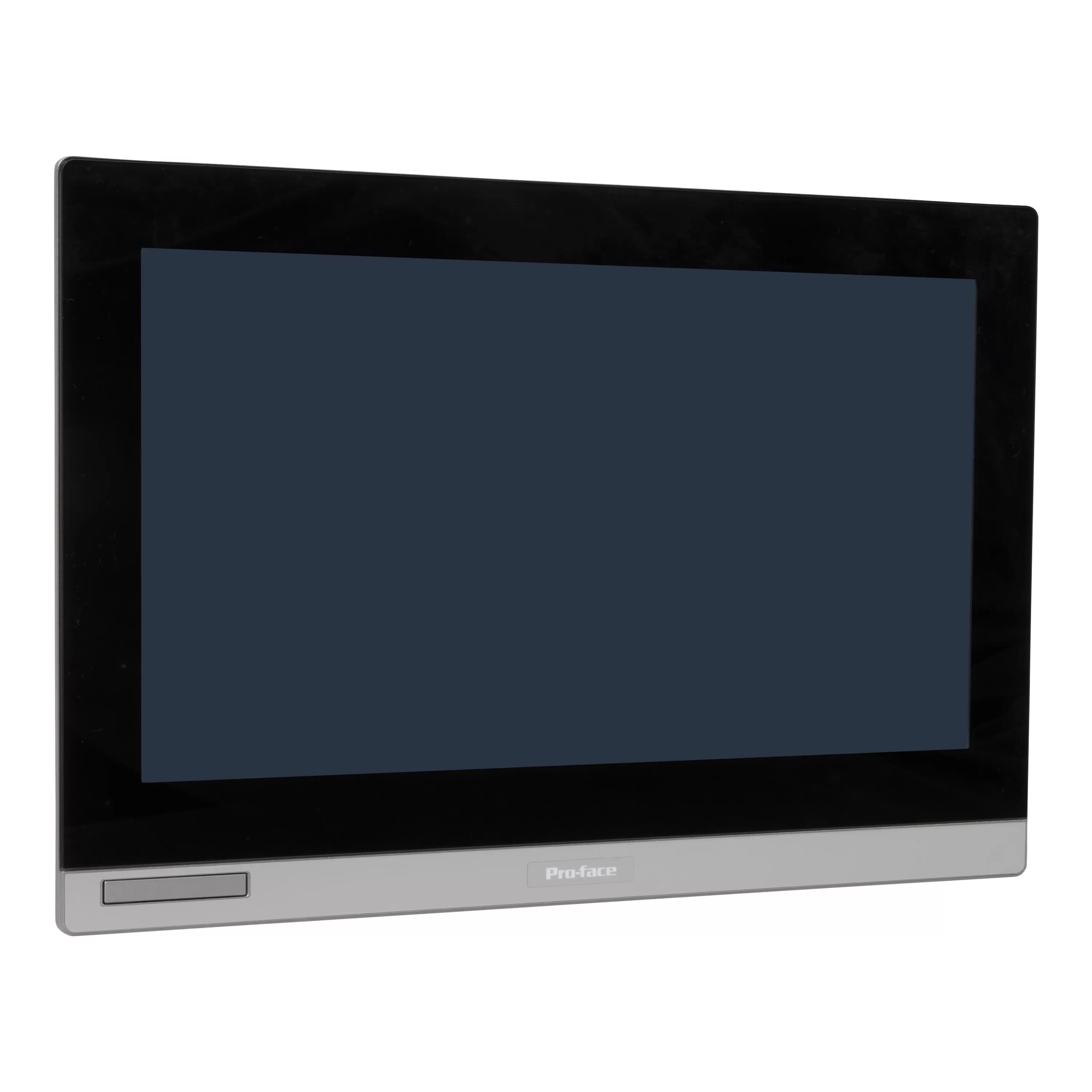

Schneider Electric Pro-face SP5000 19"W Premium Touch-Display kapazitiv Multi-Touch, Helligkeitssensor, Autoskalierung PFXSP5800WCD

Das Pro-face SP5000 Premium-Display ist in Kombination mit den unterschiedlichen SP5000 Box-Modulen einzusetzen. Diese Produktreihe wurden mit ihrer Performance und den flexiblen Auswahlmöglichkeiten passend für komplexe Maschinen und kleine Linien entwickelt. Hierbei stehen Konnektivität, Cybersicherheit für den Fernzugriff mit Pro-face Connect und flexible Kombinationsmöglichkeiten im Mittelpunkt. Das kapazitive Multi-Touch Display in 19 Zoll wide screen mit einer Auflösung von 1366x768 Pixel dient der Visualisierung, Bedienung und Statusanzeige ihrer Anwendungen. Die Premium-Displays besitzen einen Helligkeitssensor, eine Autoskalierungsfunktion und Frontseitige USB Anschlüsse zum Übertragen von Updates und Projekten im eingebauten Zustand. Die Bedienoberfläche auf dem HMI wird mit der Software GP-Pro EX konfiguriert. Die frontseitigen USB-Anschlüsse (USB (Typ A) und USB mini-B) dienen zur Übertragung von Updates und Projekten im eingebauten Zustand. Die äußeren Abmessungen des Displays betragen 483 mm (Breite) x 337 mm (Höhe) x 69 mm (Tiefe) bei einem Panel Cut-out von 465 mm x 319 mm. Die Schutzklasse mit der im Lieferumfang enthaltenen Front-USB Abdeckung entspricht IP65F, IP67F, Type 1, bei Benutzung der Zubehör USB-Abdeckung entspricht sie IP66F, IP67F, Typ 4X (Innenbereiche), Typ 13.

Eigenschaften SCHNEIDER PFXSP5800WCD

• Anzahl der Bildpunkte, horizontal: 1360
• Anzahl der Farben des Displays: 12
• Mit Farbdisplay: ja
• Funkstandard GPRS: nein
• Funkstandard GSM: nein
• Funkstandard UMTS: nein
• Anzahl der Graustufen/Blaustufen des Displays: 0
• Unterstützt Protokoll für SUCONET: nein
• Unterstützt Protokoll für sonstige Bussysteme: ja
• Versorgungsspannung bei AC 60 Hz: -
• Touch-Technologie: sonstige
• Versorgungsspannung bei AC 50 Hz: -
• Funkstandard WLAN 802.11: nein
• Funkstandard Bluetooth: nein
• IO-Link Master: nein
• Ausführung des Displays: TFT
• Wand-/Direktmontage möglich: ja
• Einbautiefe: 69
• Tragschienenmontage möglich: nein
• Anzahl der Systemtasten: 0
• Spannungsart der Versorgungsspannung: AC/DC
• Anzahl der Tasten mit LED: 0
• Höhe der Front: 337
• Breite der Front: 483
• Leistungsaufnahme: -
• Geeignet für Sicherheitsfunktionen: nein
• Anzahl der HW-Schnittstellen Wireless: 0
• Anzahl der Schnittstellen PROFINET: 0
• Unterstützt Protokoll für LON: nein
• Schutzart (IP), frontseitig: IP66
• Mit SW-Schnittstellen: nein
• Bildschirmdiagonale: 18.5
• Betriebstemperatur: 0
• Mit Meldungsanzeige: nein
• Prozesswertdarstellung (Ausgabe) möglich: nein
• Mit Meldesystem (inkl. Puffer und Quittierung): nein
• Mit Rezepturen: nein
• Prozesswertvorgabe (Eingabe) möglich: nein
• Mit Druckausgabe: nein
• Anzahl der Ebenen, Passwortschutz: 0
• Zusätzliche Softwarekomponenten, ladbar: nein
• Anzahl der Online-Sprachen: 0
• Anzahl der Bildpunkte, vertikal: 768
• Anzahl der Funktionstasten, programmierbar: 0
• Mit Alpha Tastatur: nein
• Mit nummerischer Tastatur: nein
• NEMA-Schutzart, frontseitig: -
• Unterstützt Protokoll für KNX: nein
• Versorgungsspannung bei DC: 12
• Nutzbarer Projektspeicher/Anwenderspeicher: -
• Unterstützt Protokoll für Data-Highway: nein
• Unterstützt Protokoll für MODBUS: nein
• Unterstützt Protokoll für DeviceNet: nein
• Unterstützt Protokoll für TCP/IP: nein
• Unterstützt Protokoll für PROFIBUS: nein
• Unterstützt Protokoll für ASI: nein
• Unterstützt Protokoll für INTERBUS: nein
• Unterstützt Protokoll für CAN: nein
• Unterstützt Protokoll für AS-Interface Safety at Work: nein
• Unterstützt Protokoll für PROFINET CBA: nein
• Unterstützt Protokoll für Foundation Fieldbus: nein
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für SafetyBUS p: nein
• Unterstützt Protokoll für PROFIsafe: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Unterstützt Protokoll für DeviceNet Safety: nein
• Unterstützt Protokoll für INTERBUS-Safety: nein
• Anzahl der HW-Schnittstellen seriell RS-485: 0
• Anzahl der HW-Schnittstellen seriell RS-422: 0
• Anzahl der HW-Schnittstellen USB: 2
• Anzahl der HW-Schnittstellen seriell TTY: 0
• Anzahl der HW-Schnittstellen sonstige: 0
• Anzahl der HW-Schnittstellen parallel: 0
• Unterstützt Protokoll für SERCOS: nein
• Anzahl der HW-Schnittstellen seriell RS-232: 0
• Anzahl der HW-Schnittstellen Industrial Ethernet: 0
