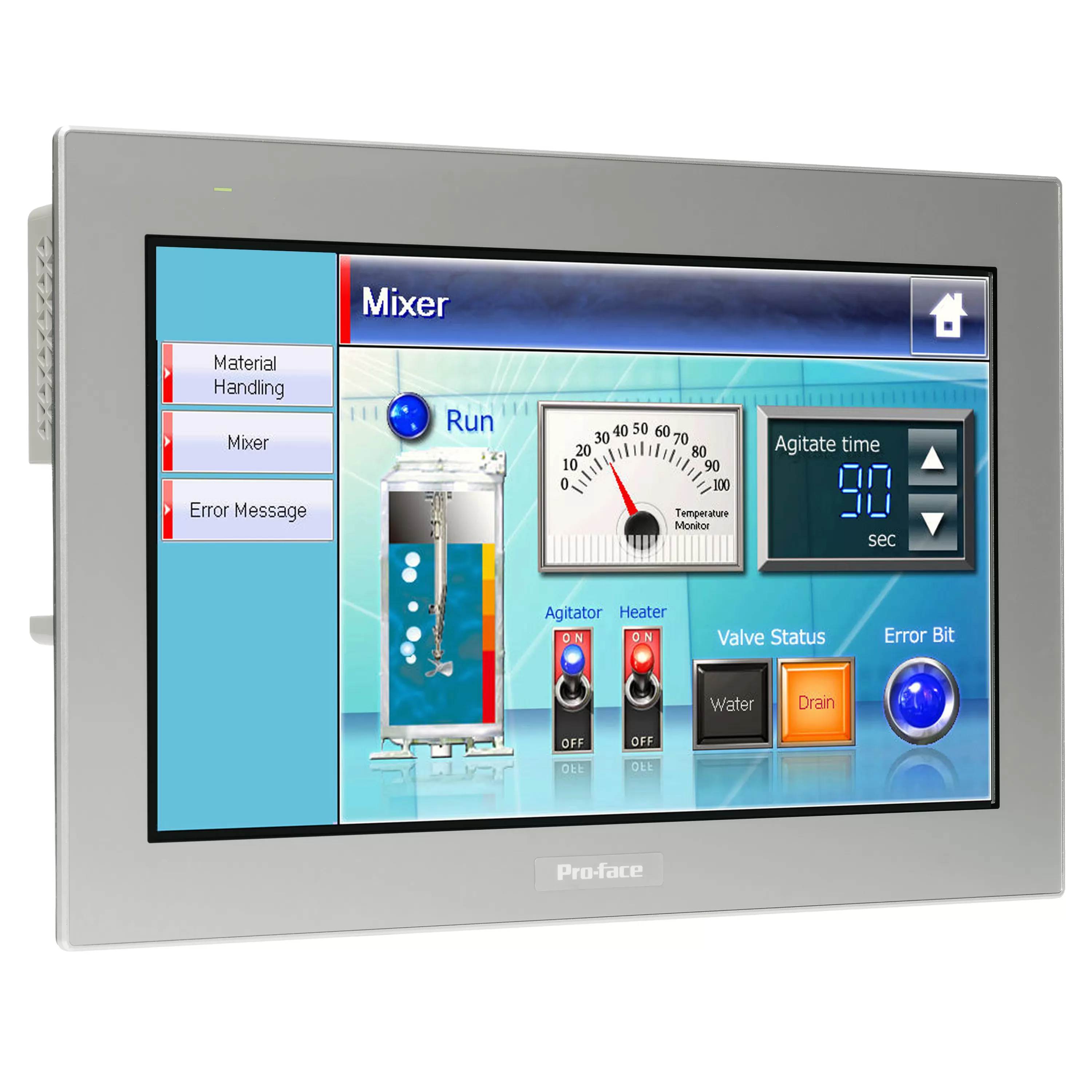

Schneider Electric Pro-face ST6000E 15" Basic HMI Touch-Panel resistiv (GP-Pro EX), 2 x Ethernet (dual IP), 2 x serielle COM, USB PFXST6700WADE

Pro-face ST6000E Basic Touch-Panel für einfache Maschinen, programmiert mit der Software GP-Pro EX. Diese Produkt-Reihe wurde entwickelt, um die Anforderungen an die Bedienerschnittstelle einfacher Maschinen zu erfüllen. Hierbei steht die Kompatibilität der Software auf einer modernen Hardware im Mittelpunkt. Das resistive Single-Touch Display in 15 Zoll wide screen mit 16 Mio Farben und einer Auflösung von 1366x786 Pixel dient der Visualisierung, Bedienung und Statusanzeige ihrer Anwendungen. Die Bedienoberfläche auf dem HMI wird mit der Software GP-Pro EX konfiguriert. Durch die vielfältigen Schnittstellen (2 x Ethernet (dual IP), 2 x serielle COM, 1 x USB Typ A, 1 x USB micro-B) ist eine optimale Konnektivität gewährleistet. Die äußeren Abmessungen des Displays betragen 412 mm (Breite) x 2268 mm (Höhe) x 50 mm (Tiefe) bei einem Panel Cut-out von 304 mm x 250 mm und einer Tafeldicke von 1,6 bis 5 mm. Das Produkt entspricht der Schutzklasse IP65F, Typ 1, Typ 4X (nur für den Innenbereich), Typ 12 und Typ 13 (bei ordnungsgemäßer Installation in einem Gehäuse). Zudem entspricht es Normen wie CE, China RoHS, REACH,KC, EN (61000-6-4/61000-6-2/ 61131-2), UL 61010-2-201, CSA C22.2 No 61010-2-201.

Eigenschaften SCHNEIDER PFXST6700WADE

• Anzahl der Bildpunkte, horizontal: 1366
• Anzahl der Farben des Displays: 16000000
• Mit Farbdisplay: ja
• Funkstandard GPRS: nein
• Funkstandard GSM: nein
• Funkstandard UMTS: nein
• Anzahl der Graustufen/Blaustufen des Displays: 16
• Unterstützt Protokoll für SUCONET: nein
• Unterstützt Protokoll für sonstige Bussysteme: ja
• Versorgungsspannung bei AC 60 Hz: -
• Touch-Technologie: Resistiv-Touch
• NEMA-Schutzart, frontseitig: 4X
• Versorgungsspannung bei AC 50 Hz: -
• Funkstandard WLAN 802.11: nein
• Funkstandard Bluetooth: nein
• IO-Link Master: nein
• Ausführung des Displays: TFT
• Wand-/Direktmontage möglich: ja
• Einbautiefe: 50
• Tragschienenmontage möglich: nein
• Anzahl der Systemtasten: 0
• Spannungsart der Versorgungsspannung: DC
• Anzahl der Tasten mit LED: 0
• Höhe der Front: 268
• Breite der Front: 412
• Leistungsaufnahme: -
• Geeignet für Sicherheitsfunktionen: nein
• Anzahl der HW-Schnittstellen Wireless: 0
• Anzahl der Schnittstellen PROFINET: 0
• Unterstützt Protokoll für LON: nein
• Schutzart (IP), frontseitig: IP65
• Mit SW-Schnittstellen: ja
• Bildschirmdiagonale: 15
• Betriebstemperatur: 0
• Nutzbarer Projektspeicher/Anwenderspeicher: 64000
• Mit Meldungsanzeige: ja
• Prozesswertdarstellung (Ausgabe) möglich: ja
• Mit Meldesystem (inkl. Puffer und Quittierung): ja
• Mit Rezepturen: ja
• Prozesswertvorgabe (Eingabe) möglich: ja
• Mit Druckausgabe: nein
• Anzahl der Ebenen, Passwortschutz: 0
• Zusätzliche Softwarekomponenten, ladbar: ja
• Anzahl der Online-Sprachen: 6
• Anzahl der Bildpunkte, vertikal: 768
• Anzahl der Funktionstasten, programmierbar: 0
• Mit Alpha Tastatur: nein
• Mit nummerischer Tastatur: nein
• Unterstützt Protokoll für KNX: nein
• Versorgungsspannung bei DC: 24
• Unterstützt Protokoll für Data-Highway: nein
• Unterstützt Protokoll für MODBUS: ja
• Unterstützt Protokoll für DeviceNet: nein
• Unterstützt Protokoll für TCP/IP: ja
• Unterstützt Protokoll für PROFIBUS: nein
• Unterstützt Protokoll für ASI: nein
• Unterstützt Protokoll für INTERBUS: nein
• Unterstützt Protokoll für CAN: nein
• Unterstützt Protokoll für AS-Interface Safety at Work: nein
• Unterstützt Protokoll für PROFINET CBA: nein
• Unterstützt Protokoll für Foundation Fieldbus: nein
• Unterstützt Protokoll für EtherNet/IP: ja
• Unterstützt Protokoll für SafetyBUS p: nein
• Unterstützt Protokoll für PROFIsafe: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Unterstützt Protokoll für DeviceNet Safety: nein
• Unterstützt Protokoll für INTERBUS-Safety: nein
• Anzahl der HW-Schnittstellen seriell RS-485: 1
• Anzahl der HW-Schnittstellen seriell RS-422: 1
• Anzahl der HW-Schnittstellen USB: 2
• Anzahl der HW-Schnittstellen seriell TTY: 0
• Anzahl der HW-Schnittstellen sonstige: 0
• Anzahl der HW-Schnittstellen parallel: 0
• Unterstützt Protokoll für SERCOS: nein
• Anzahl der HW-Schnittstellen seriell RS-232: 1
• Anzahl der HW-Schnittstellen Industrial Ethernet: 2
