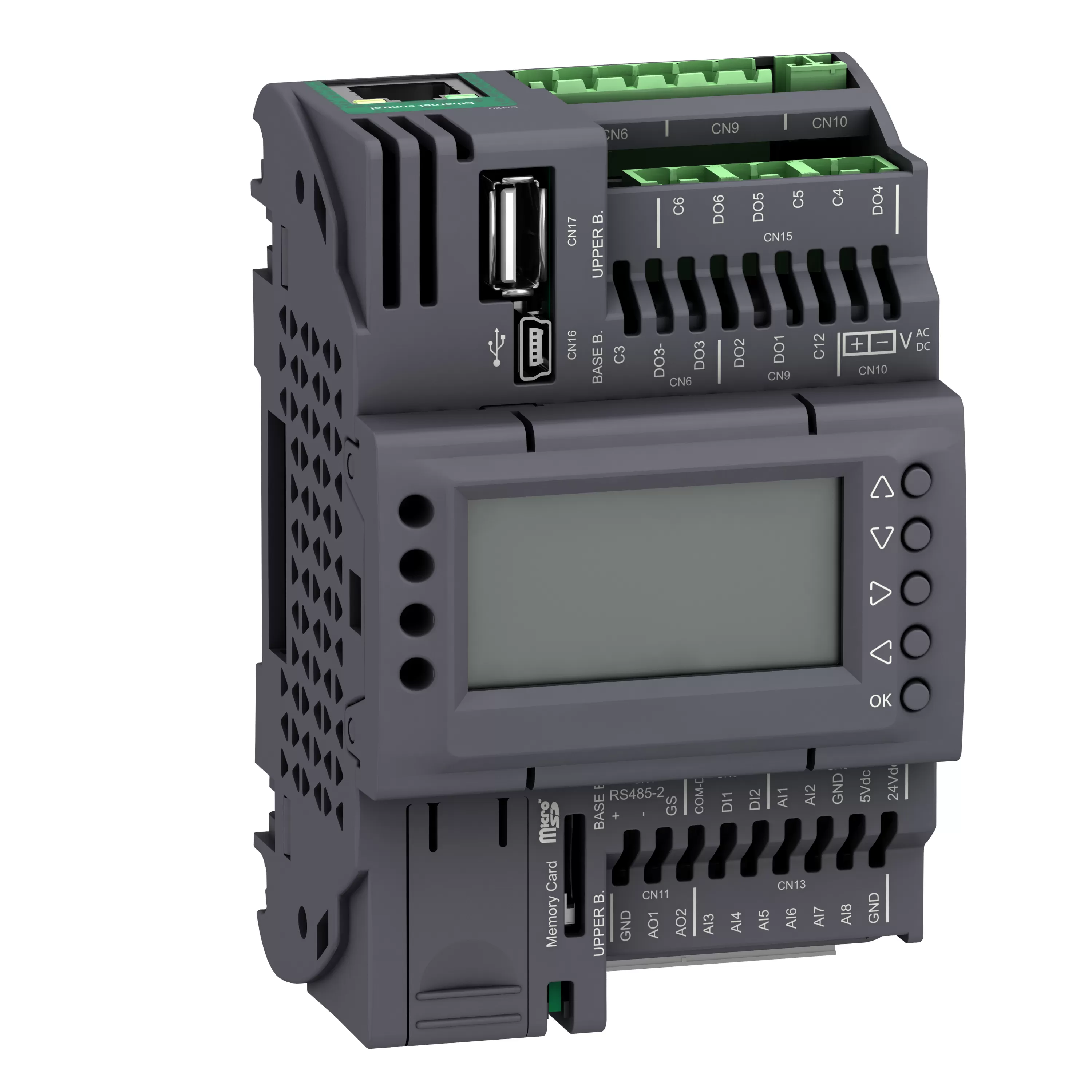

Schneider Electric SPS-Steuerung, Modicon M172 Performance, Display, 18 E/A, Ethernet, Modbus, BACnet, Webvisu, 24 VAC/DC TM172PDG18R

Die SPS Steuerung Modicon M172 in Performance Ausführung ist für jede Grösse von Applikationen Applikationen aus dem Bereich HLK-Maschinen und Pumpenautomatisierung ausgelegt. Mit integrierten und optionale Kommunikationsschnittstellen sowie Ethernet-Diensten bieten sich umfangreiche Möglichkeiten zur Vernetzung. Mit dem integriertem Display und Tasten lassen sich Steuerungsparametern direkt am Gerät einstellen. Die Steuerung verfügt über insgesamt 18 integrierte E/A, davon 2 digitale (potenzialfrei / HSC 2 kHz) und 8 konfigurierbare (U/I/T/R) analoge Eingänge, 6 digitale & 8 konfigurierbare (U/I/PWM) analoge Ausgänge. Integriert sind zwei RS485 Schnittstellen für Modbus SL Master/Slave (nur 1 Master) oder 1 BACnet MS/TP (B-AAC-Profil), sowie eine Ethernet Schnittstelle für Modbus TCP Master/ Slave & BACnet IP (B-AAC-Profil), Ethernet (WebVisu, FTP usw.). Programm-Download möglich über USB-A oder Modbus SL. Verfügbare Ethernet-Dienste sind Remote-Zugnag, HTTP Webserver (Webvisu), FTP Client/Server, SNPT. Schacht für Micro-SD-Karte an Gerätefront zur Verwendung für Datenaufzeichnung und Webserver-Speicherung. Programmübertragung per Speicherstick über USB-A Schnittstelle. Möglichkeit der Programmierung mit PC über USB Mini-B Schnittstelle. Die Spannungsversorgung erfolgt über 24 VAC / 24 VDC. Die digitalen Ausgänge sind als Relais (3A) ausgeführt. Die Anschlüsse erfolgen mittels abnehmbaren Schraubklemmleisten (nicht im Lieferumfang enthalten). Montage auf 35mm Hutschiene oder Montageplatte mit Befestigungszubehör. Wird mit kostenfreier Software EcoStruxure Machine Expert - HVAC programmiert. Zertifiziert nach CE, cURus (UL recognized), CSA, EAC, RCM, RoHS China, BACnet BTL.

Eigenschaften SCHNEIDER TM172PDG18R

• Explosionsschutz-Kategorie für Gas: ohne
• Explosionsschutz-Kategorie für Staub: ohne
• Bearbeitungszeit (1K, Binäranweisung): 100
• Ausführung: kompakt
• Funkstandard GPRS: nein
• Funkstandard GSM: nein
• Performance Level nach EN ISO 13849-1: ohne
• Breite: 72
• Funkstandard UMTS: nein
• Anzahl der analogen Eingänge: 8
• Anzahl der digitalen Ausgänge: 6
• Geeignet für Sicherheitsfunktionen: nein
• Anzahl der digitalen Eingänge: 2
• Anzahl der HW-Schnittstellen Industrial Ethernet: 1
• Anzahl der HW-Schnittstellen seriell RS-232: 0
• Anzahl der HW-Schnittstellen seriell RS-422: 0
• Anzahl der HW-Schnittstellen seriell RS-485: 2
• Anzahl der HW-Schnittstellen USB: 2
• Anzahl der HW-Schnittstellen parallel: 0
• Anzahl der Relaisausgänge: 6
• Anzahl der HW-Schnittstellen Wireless: 0
• Anzahl der HW-Schnittstellen sonstige: 1
• Mit optischer Schnittstelle: nein
• Unterstützt Protokoll für SERCOS: nein
• Anzahl der Schnittstellen PROFINET: 0
• Max. Anzahl der Zeitschaltuhren: 0
• SIL nach IEC 61508: ohne
• IO-Link Master: nein
• Funkstandard Bluetooth: nein
• Funkstandard WLAN 802.11: nein
• Unterstützt Protokoll für LON: nein
• Anzahl der analogen Ausgänge: 2
• Unterstützt Protokoll für AS-Interface Safety at Work: nein
• Höhe: 110
• Unterstützt Protokoll für Foundation Fieldbus: nein
• LTE: nein
• Unterstützt Protokoll für DeviceNet Safety: nein
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für PROFIsafe: nein
• Unterstützt Protokoll für SafetyBUS p: nein
• Unterstützt Protokoll für PROFINET CBA: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Programmspeichererweiterung möglich: nein
• Systemkomponente: nein
• Spannungsart der Versorgungsspannung: AC/DC
• Unterstützt Protokoll für INTERBUS-Safety: nein
• Redundanzfähigkeit: nein
• Tiefe: 60.5
• Wand-/Direktmontage möglich: ja
• Unterstützt Protokoll für SUCONET: nein
• Unterstützt Protokoll für sonstige Bussysteme: nein
• Mit Display: ja
• Speichergröße: 512
• Speicherart: RAM
• Unterstützt Protokoll für TCP/IP: ja
• Unterstützt Protokoll für ASI: nein
• Unterstützt Protokoll für PROFIBUS: nein
• Zugehöriges Betriebsmittel (Ex ia): nein
• Zugehöriges Betriebsmittel (Ex ib): nein
• Unterstützt Protokoll für CAN: ja
• Unterstützt Protokoll für INTERBUS: nein
• Fronteinbau möglich: nein
• Versorgungsspannung bei AC 60 Hz: 24
• Unterstützt Protokoll für KNX: nein
• Versorgungsspannung bei DC: 20
• Unterstützt Protokoll für MODBUS: ja
• Versorgungsspannung bei AC 50 Hz: 24
• Unterstützt Protokoll für Data-Highway: nein
• Tragschienenmontage möglich: ja
• Unterstützt Protokoll für DeviceNet: nein
• Rack-Montage möglich: nein
