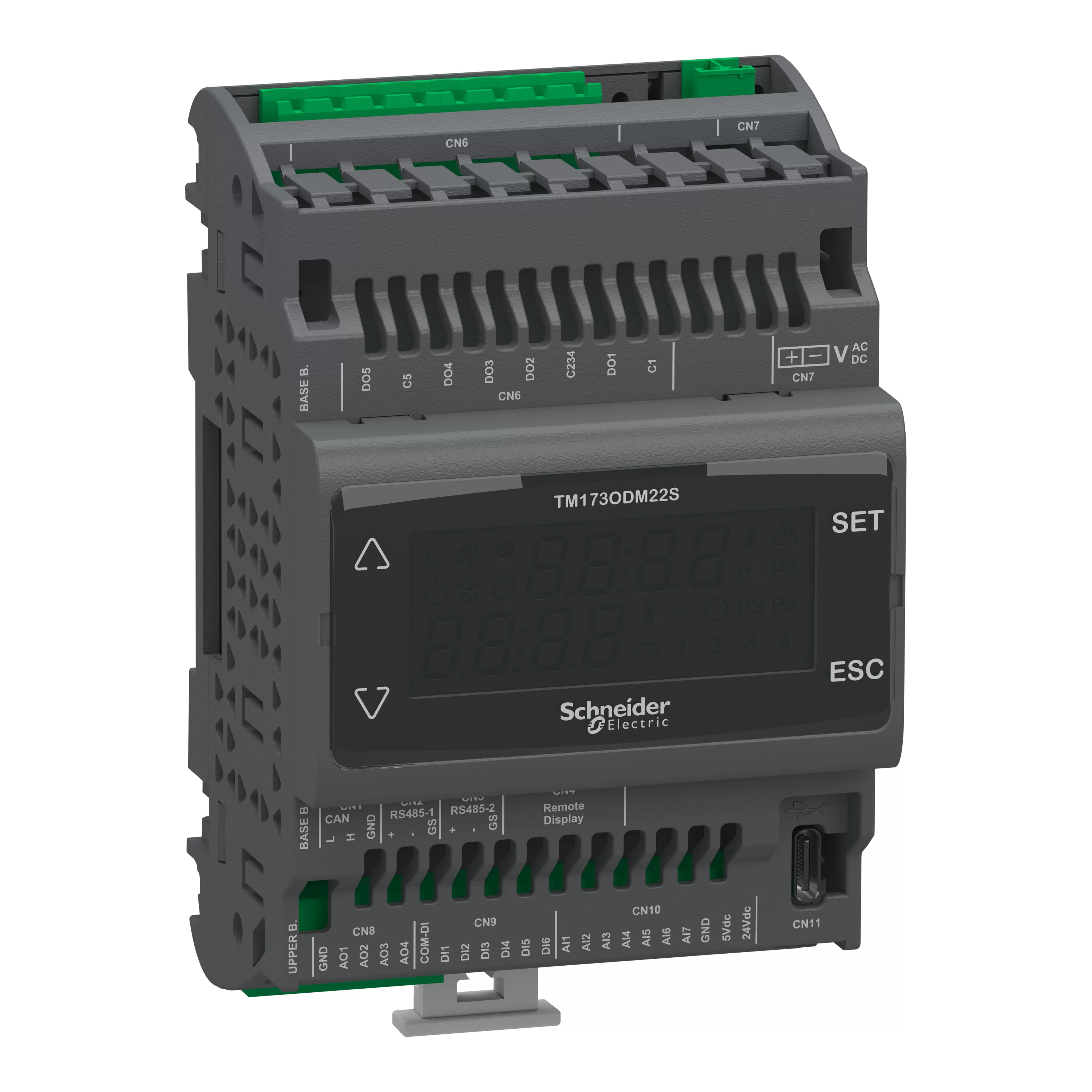

Schneider Electric SPS-Steuerung, Modicon M173, Optimized mit Display, 22 E/A, 2 Solid State Relais (SSR), 2 RS485, 1 CAN, 24 VAC/DC TM173ODM22S

Die SPS Steuerung Modicon M173 in Optimized Ausführung ist Teil der Modicon M171/M172/M173-Reihe, einem Regelungsangebot für HLK/Pumpenanwendungen. Die Steuerung verfügt über 6 digitale Eingänge, 7 analoge Eingänge, 5 digitale Ausgänge (2 SSR), 4 analoge Ausgänge. Mit integrierten und optionalen Schnittstellen ist die Steuerung flexibel vernetzbar. Integriert sind zwei RS485 Schnittstellen und einen CAN-Erweiterungsbusanschluss. Es handelt sich um eine programmierbare Logiksteuerung komplette Automatisierungslösungen für HLK- und Pumpenanlagen konzipiert und ist mit einem LCD-Display ausgestattet. Die Steuerung ist kompatibel ist mit E/A-Erweiterungsmodulen und Secure Interfaces. Die Spannungsversorgung erfolgt über 24 VAC / 24 VDC. Die Anschlüsse erfolgen mittels abnehmbaren Schraubklemmleisten (im Lieferumfang enthalten). Die Montage erfolgt auf einer 35mm Hutschiene oder Montageplatte mit Befestigungszubehör. Wird mit kostenfreier Software EcoStruxure Machine Expert - HVAC programmiert.

Eigenschaften SCHNEIDER TM173ODM22S

• Funkstandard GPRS: nein
• Funkstandard GSM: nein
• Funkstandard UMTS: nein
• Unterstützt Protokoll für SUCONET: nein
• Unterstützt Protokoll für sonstige Bussysteme: nein
• Rack-Montage möglich: nein
• Versorgungsspannung bei AC 60 Hz: -
• Fronteinbau möglich: nein
• LTE: nein
• Anzahl der Relaisausgänge: 5
• SIL nach IEC 61508: ohne
• Versorgungsspannung bei AC 50 Hz: -
• Anzahl der digitalen Eingänge: 6
• Anzahl der digitalen Ausgänge: 5
• Anzahl der analogen Eingänge: 7
• Anzahl der analogen Ausgänge: 4
• Funkstandard WLAN 802.11: nein
• Funkstandard Bluetooth: nein
• IO-Link Master: nein
• Performance Level nach EN ISO 13849-1: ohne
• Wand-/Direktmontage möglich: nein
• Speichergröße: 1024
• Mit Display: ja
• Tragschienenmontage möglich: ja
• Spannungsart der Versorgungsspannung: AC/DC
• Speicherart: sonstige
• Bearbeitungszeit (1K, Binäranweisung): -
• Geeignet für Sicherheitsfunktionen: nein
• Explosionsschutz-Kategorie für Staub: ohne
• Breite: 72
• Ausführung: kompakt
• Explosionsschutz-Kategorie für Gas: ohne
• Tiefe: 60
• Höhe: 110
• Anzahl der HW-Schnittstellen Wireless: 0
• Anzahl der Schnittstellen PROFINET: 0
• Unterstützt Protokoll für LON: nein
• Max. Anzahl der Zeitschaltuhren: -
• Unterstützt Protokoll für KNX: nein
• Versorgungsspannung bei DC: 24
• Unterstützt Protokoll für Data-Highway: nein
• Unterstützt Protokoll für MODBUS: ja
• Unterstützt Protokoll für DeviceNet: nein
• Unterstützt Protokoll für TCP/IP: nein
• Unterstützt Protokoll für PROFIBUS: nein
• Zugehöriges Betriebsmittel (Ex ib): nein
• Unterstützt Protokoll für ASI: nein
• Unterstützt Protokoll für INTERBUS: nein
• Unterstützt Protokoll für CAN: ja
• Zugehöriges Betriebsmittel (Ex ia): nein
• Unterstützt Protokoll für AS-Interface Safety at Work: nein
• Unterstützt Protokoll für PROFINET CBA: nein
• Unterstützt Protokoll für Foundation Fieldbus: nein
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für SafetyBUS p: nein
• Unterstützt Protokoll für PROFIsafe: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Unterstützt Protokoll für DeviceNet Safety: nein
• Redundanzfähigkeit: nein
• Unterstützt Protokoll für INTERBUS-Safety: nein
• Anzahl der HW-Schnittstellen seriell RS-485: 2
• Anzahl der HW-Schnittstellen seriell RS-422: 0
• Anzahl der HW-Schnittstellen USB: 2
• Anzahl der HW-Schnittstellen sonstige: 0
• Anzahl der HW-Schnittstellen parallel: 0
• Systemkomponente: nein
• Programmspeichererweiterung möglich: nein
• Unterstützt Protokoll für SERCOS: nein
• Mit optischer Schnittstelle: nein
• Anzahl der HW-Schnittstellen seriell RS-232: 0
• Anzahl der HW-Schnittstellen Industrial Ethernet: 0
