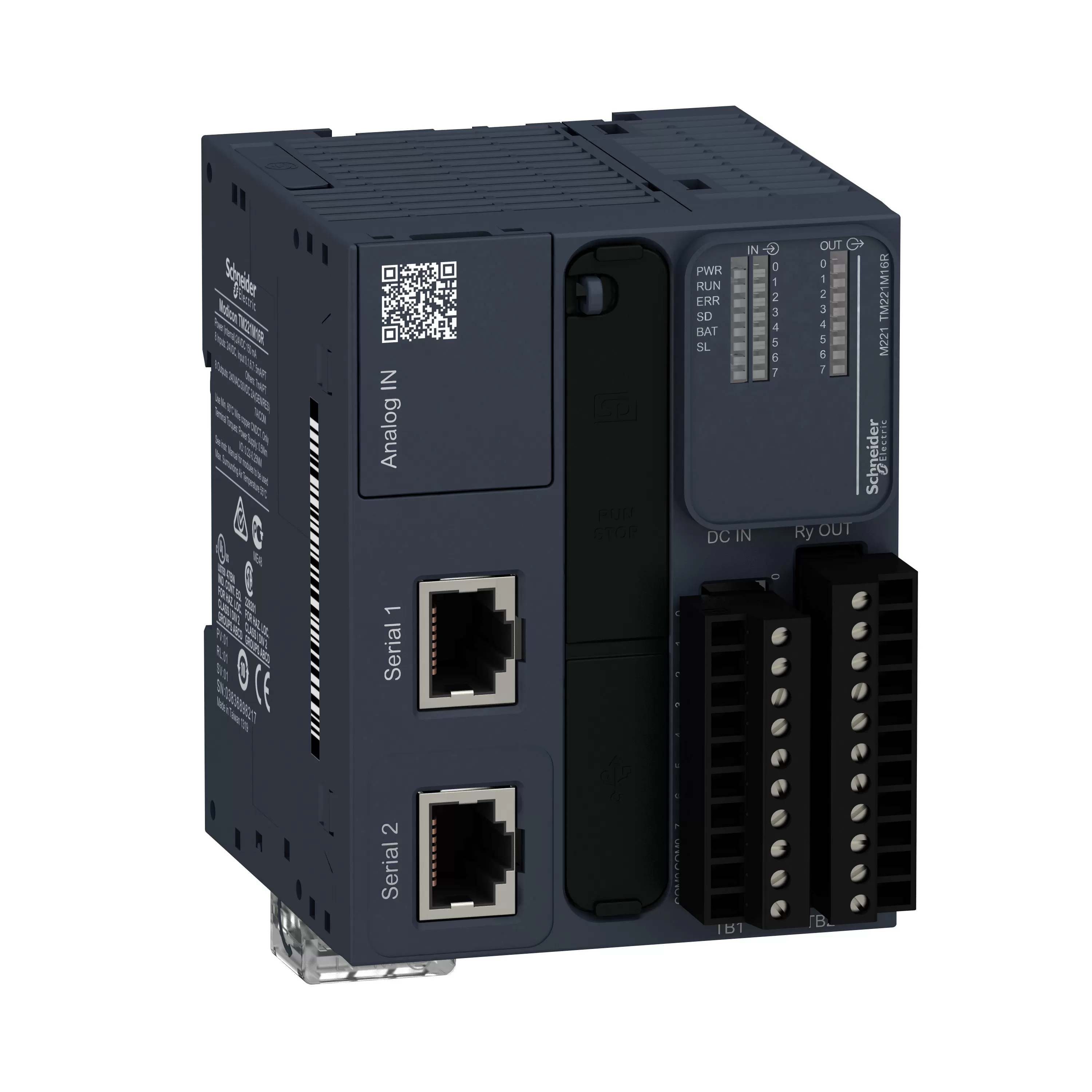

Schneider Electric SPS-Steuerung, Modicon M221, Buchformat, 16 E/A, Modbus, 24 VDC, Relaisausgänge, Schraubklemmen TM221M16R

SPS-Steuerung Modicon M221 im Kompaktformat mit 0,2µs / boolsche Anweisung für die Automatisierung von einfachen industriellen Maschinen. Insgesamt 16 integrierte E/A, davon 8 digitale (4 Standard mit 5kHz und 4 HSC mit 100kHz) Eingänge, 8 digitale Ausgänge. Zusätzlich 2 analoge (0V bis 10V / 10Bit) Eingänge. Zwei RS485/RS232-Schnittstellen mit RJ45-Buchse für Modbus ASCII/RTU Master/Slave, ASCII character string, Modbus Serial IO Scanner. Die Spannungsversorgung erfolgt über 24VDC. Die digitalen Ausgänge sind als Relais (2A) ausgeführt. 640 kB integrierter RAM-Speicher und 2 MB Flash-Speicher. Integrierte Regelung für bis zu 2 koordinierte Achsen. Position Control (PTO) mit Trapez- oder S-Profil für 2 Achsen in Pulse-Direction (P/D)-Mode oder eine Achse in CW/CCW-Mode. Ausgestattet mit einem Steckplatz für SD-Karte, einem USB-mini-B-Port zur Programmierung, einem Run/Stop-Schalter und QR-Code für direkten Zugriff auf technische Dokumentation. Lokale und dezentrale E/A-Erweiterung mit Modicon TM3 E/A-System. Programmierung und Konfiguration mittels kostenfreier Software EcoStruxure Machine Expert - Basic (Download über www.se.com). SPS-Programmierung nach IEC 61131-3 in den Programmiersprachen Anweisungsliste (AWL), Kontaktplan (KOP) oder Ablaufsprache (Grafcet Liste/ SFC). Anschluss über abnehmbare Schraubklemmleiste. Umgebungstemperatur im Betrieb -15°C bis +50°C. Montage auf 35mm DIN-Hutschiene oder direkt auf Schalttafel. Zertifiziert nach CE, cULus Listing Mark, CSA, RCM, EAC, LR, ABS, DNV-GL, cCSAus Gefahrenzone.

Eigenschaften SCHNEIDER TM221M16R

• Versorgungsspannung bei DC: 19.2
• Spannungsart der Versorgungsspannung: DC
• Anzahl der Relaisausgänge: 8
• Max. Anzahl der Zeitschaltuhren: 255
• Ausführung: kompakt
• Bearbeitungszeit (1K, Binäranweisung): 0.2
• Anzahl der HW-Schnittstellen Industrial Ethernet: 0
• Anzahl der Schnittstellen PROFINET: 0
• Anzahl der HW-Schnittstellen seriell RS-232: 2
• Anzahl der HW-Schnittstellen seriell RS-422: 0
• Anzahl der HW-Schnittstellen seriell RS-485: 2
• Anzahl der HW-Schnittstellen USB: 1
• Anzahl der HW-Schnittstellen parallel: 0
• Anzahl der HW-Schnittstellen Wireless: 0
• Anzahl der HW-Schnittstellen sonstige: 0
• Anzahl der analogen Ausgänge: 0
• Anzahl der analogen Eingänge: 2
• Anzahl der digitalen Eingänge: 8
• Anzahl der digitalen Ausgänge: 8
• Mit optischer Schnittstelle: nein
• Unterstützt Protokoll für TCP/IP: nein
• Unterstützt Protokoll für PROFIBUS: nein
• Unterstützt Protokoll für CAN: nein
• Unterstützt Protokoll für INTERBUS: nein
• Unterstützt Protokoll für ASI: nein
• Unterstützt Protokoll für KNX: nein
• Unterstützt Protokoll für MODBUS: ja
• Unterstützt Protokoll für Data-Highway: nein
• Unterstützt Protokoll für DeviceNet: nein
• Unterstützt Protokoll für SUCONET: nein
• Unterstützt Protokoll für LON: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Unterstützt Protokoll für PROFINET CBA: nein
• Unterstützt Protokoll für SERCOS: nein
• Unterstützt Protokoll für Foundation Fieldbus: nein
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für AS-Interface Safety at Work: nein
• Unterstützt Protokoll für DeviceNet Safety: nein
• Unterstützt Protokoll für INTERBUS-Safety: nein
• Unterstützt Protokoll für PROFIsafe: nein
• Unterstützt Protokoll für SafetyBUS p: nein
• Unterstützt Protokoll für sonstige Bussysteme: nein
• Funkstandard Bluetooth: nein
• Funkstandard WLAN 802.11: nein
• Funkstandard GPRS: nein
• Funkstandard GSM: nein
• Funkstandard UMTS: nein
• IO-Link Master: nein
• Systemkomponente: nein
• Redundanzfähigkeit: nein
• Mit Display: nein
• Speicherart: RAM
• Speichergröße: 512
• Programmspeichererweiterung möglich: ja
• Tragschienenmontage möglich: ja
• Wand-/Direktmontage möglich: ja
• Fronteinbau möglich: nein
• Rack-Montage möglich: nein
• Geeignet für Sicherheitsfunktionen: nein
• Performance Level nach EN ISO 13849-1: ohne
• Zugehöriges Betriebsmittel (Ex ia): nein
• Zugehöriges Betriebsmittel (Ex ib): nein
• Explosionsschutz-Kategorie für Gas: ohne
• Explosionsschutz-Kategorie für Staub: ohne
• Breite: 70
• Höhe: 102
• Tiefe: 85
• SIL nach IEC 61508: ohne
• Versorgungsspannung bei AC 50 Hz: -
• Versorgungsspannung bei AC 60 Hz: -
• Kategorie nach EN 954-1: -
