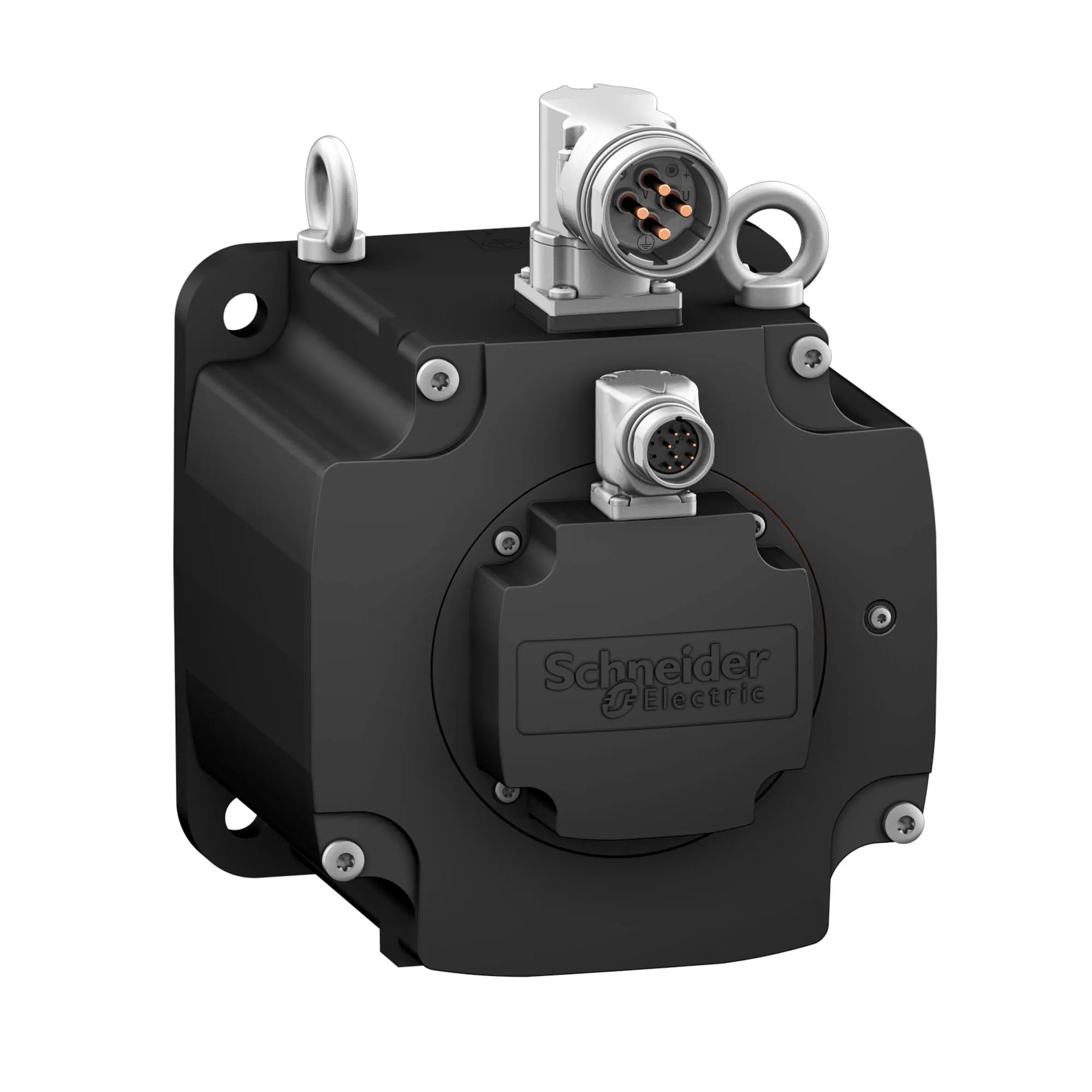

Schneider Electric Servomotor, Lexium BMH, 190mm, 30Nm, glatte Welle IP65, Multiturn 128P/U, M40+M23 abgewinkelt BMH1901P22A2A

Servomotor BMH der Reihe Lexium 32-Servoantriebe. Die BMH-Reihe der dreiphasigen AC-Servomotoren weist ein mittleres Rotorträgheitsmoment auf und ist perfekt für Anwendungen mit hohen Lasten angepaßt. Dank der Wicklungstechnologie ergibt sich eine sehr hohe Leistungsdichte in kompakter Ausführung. Dieser Servo hat ein nominelles Dauerstillstandsmoment von 30 Nm und erreicht ein Spitzendrehmoment von 90 Nm. Seine Nenndrehzahl beträgt in Abhängigkeit der Versorgungsspannung bis zu 3000 U/min. Es ergibt sich eine spannungsabhängige Nennleistung bis zu 5,18 kW. Der eingebaute Encoder ist als Multiturn mit 128 Perioden/Umdrehung (128x1024x4096) als SinCos Hiperface ausgeführt. Der elektrische Anschluss erfolgt über Steckverbinder M40 und M23, um 90° gewinkelt und drehbar. Zur Befestigung beträgt der Motorflansch 190 mm. Die Antriebswelle hat einen Durchmesser von 38 mm. Das Wellenende ist glatt und konform zur Schutzart IP65 ausgeführt. Das Motorgehäuse entspricht der Schutzart IP65. Es ist keine Haltebremse vorhanden. Für den Betrieb des Synchronmotors empfehlen sich die Servoverstärker der Lexium-Reihe LXM32. Dank des Green Premium Umweltzeichens können Sie detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft erhalten, die Ihre Nachhaltigkeitsziele unterstützen.

Eigenschaften SCHNEIDER BMH1901P22A2A

• Ausführung: Drehstrom-Synchronmotor
• Bemessungsspannung: 480
• Bemessungsfrequenz: 0
• Spannungsart: AC
• Bemessungsleistung bei Bemessungsfrequenz: 5.18
• Bemessungsdrehzahl bei Bemessungsfrequenz: 4000
• Bemessungsstrom: 24
• Anzahl der Phasen: 3
• Schutzart (IP): IP65
• Polzahl: 10
• Bauform: sonstige
• Energieeffizienzklasse: sonstige
• Isolationsklasse nach IEC: sonstige
• Belastungszyklus: sonstige
• Rahmengröße nach IEC: 0
• Volllasteffizienz: 0
• Nenndrehmoment: 16.5
• Anlaufstromverhältnis: 0
• Anlaufdrehmomentverhältnis: 0
• Kippmomentverhältnis: 0
• Lager: sonstige
• Mit Kondensschutz: nein
• Spannung Anti-Kondensatheizung: 0
• Ausgangsleistung Anti-Kondensatheizung: 0
• Mit positivem Temperaturkoeffizienz-Resistor (PTC): nein
• Mit Widerstandsthermometer-Detektor (RTD): nein
• Intrinsische Sicherheit (IS): ohne
• Geeignet für Frequenzregelung: nein
• Betriebstemperatur: 0
• Überlastfähigkeit: nein
• Kühlmethode: Luft
• Ausführung Wellenende: sonstige
• Vakuum-Druck-Imprägnierung (VPI): sonstige
• Schutzart (NEMA): -
• Leistungsfaktor: -
