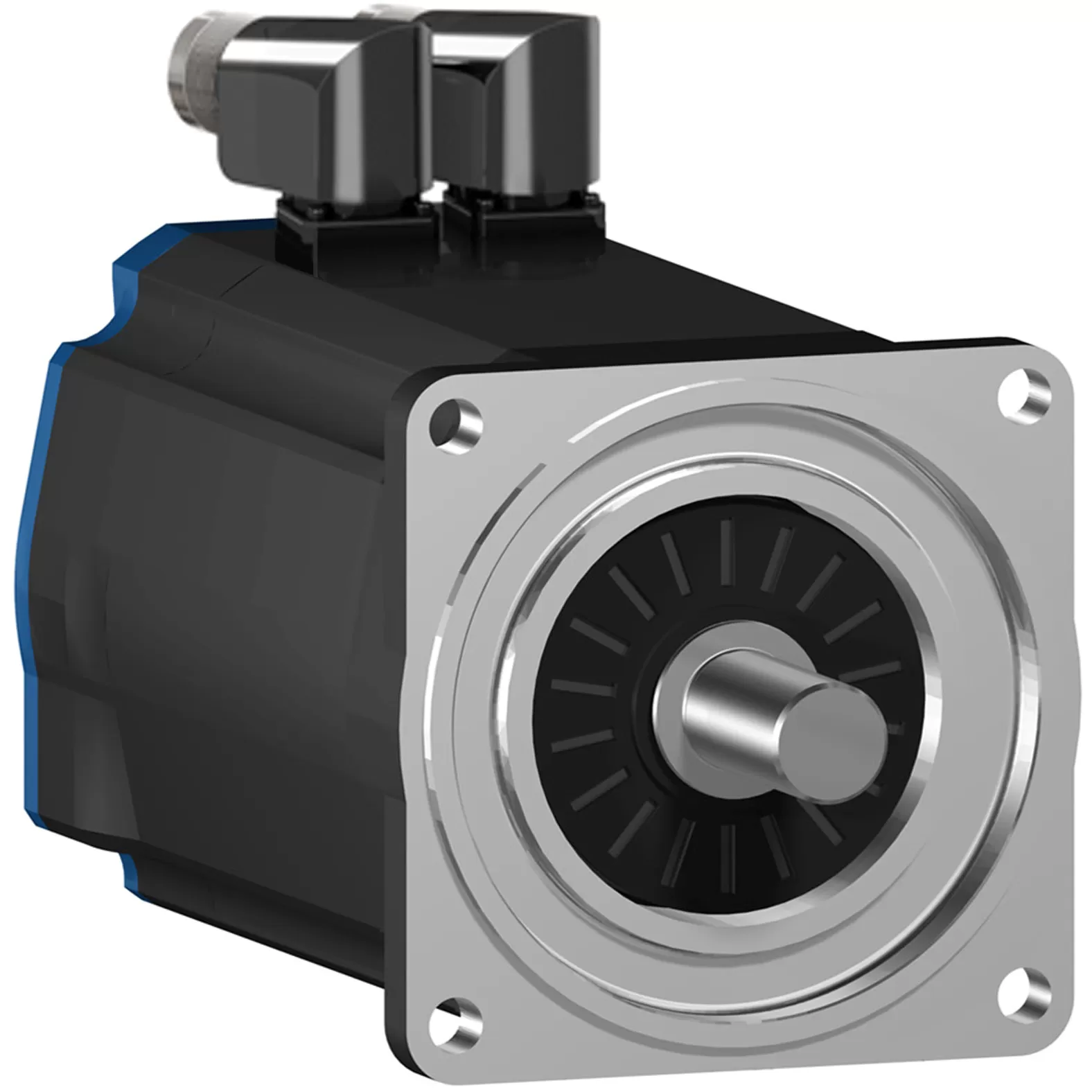

Schneider Electric Servomotor, Lexium BSH, 100mm, 8,0Nm, Passfeder IP65, Singelturn 128P/U, 2xM23 abgewinkelt BSH1003P31A2A

Servomotor BSH der Reihe Lexium 32-Servoantriebe. Diese BSH-Reihe an dreiphasigen AC-Servomotoren weist ein geringes Rotorträgheitsmoment auf, das eine hohe Beschleunigungsfähigkeit für dynamische Anwendung ermöglicht. Dank der Wicklungstechnologie ergibt sich eine höhere Leistungsdichte in kompakter Ausführung. Dieser Servo hat ein nominelles Dauerstillstandsmoment von 8,0 Nm und erreicht ein Spitzendrehmoment von 28,3 Nm. Seine Nenndrehzahl beträgt in Abhängigkeit der Versorgungsspannung bis zu 4800 U/min. Es ergibt sich eine spannungsabhängige Nennleistung bis zu 2560 W. Der eingebaute Encoder ist als Singelturn mit 128 Perioden/Umdrehung (128x1024) als SinCos Hiperface ausgeführt. Der elektrische Anschluss erfolgt über Steckverbinder 2x M23, um 90° gewinkelt und drehbar. Zur Befestigung beträgt der Motorflansch 100 mm. Die Antriebswelle hat einen Durchmesser von 19 mm. Das Wellenende ist mit Passfeder und konform zur Schutzart IP65 ausgeführt. Das Motorgehäuse entspricht der Schutzart IP65. Es ist keine Haltebremse vorhanden. Für den Betrieb des Synchronmotors empfehlen sich die Servoverstärker der Lexium-Reihe LXM32. Dank des Green Premium Umweltzeichens können Sie detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft erhalten, die Ihre Nachhaltigkeitsziele unterstützen.

Eigenschaften SCHNEIDER BSH1003P31A2A

• Ausführung: Drehstrom-Synchronmotor
• Ausführung: Drehstrom-Synchronmotor
• Bemessungsspannung: 480
• Bemessungsspannung: 480
• Bemessungsfrequenz: 0
• Bemessungsfrequenz: 0
• Spannungsart: AC
• Spannungsart: AC
• Bemessungsleistung bei Bemessungsfrequenz: 1.1
• Bemessungsleistung bei Bemessungsfrequenz: 1.1
• Bemessungsdrehzahl bei Bemessungsfrequenz: 1000
• Bemessungsdrehzahl bei Bemessungsfrequenz: 1000
• Bemessungsstrom: 0
• Bemessungsstrom: 0
• Anzahl der Phasen: 3
• Anzahl der Phasen: 3
• Schutzart (IP): IP65
• Schutzart (IP): IP65
• Polzahl: 8
• Polzahl: 8
• Bauform: sonstige
• Bauform: sonstige
• Energieeffizienzklasse: sonstige
• Energieeffizienzklasse: sonstige
• Isolationsklasse nach IEC: sonstige
• Isolationsklasse nach IEC: sonstige
• Belastungszyklus: sonstige
• Rahmengröße nach IEC: 0
• Belastungszyklus: sonstige
• Volllasteffizienz: 0
• Nenndrehmoment: 3.7
• Anlaufstromverhältnis: 0
• Anlaufdrehmomentverhältnis: 0
• Kippmomentverhältnis: 0
• Lager: sonstige
• Mit Kondensschutz: nein
• Spannung Anti-Kondensatheizung: 0
• Ausgangsleistung Anti-Kondensatheizung: 0
• Ausgangsleistung Anti-Kondensatheizung: 0
• Mit positivem Temperaturkoeffizienz-Resistor (PTC): nein
• Mit positivem Temperaturkoeffizienz-Resistor (PTC): nein
• Mit Widerstandsthermometer-Detektor (RTD): nein
• Mit Widerstandsthermometer-Detektor (RTD): nein
• Intrinsische Sicherheit (IS): ohne
• Intrinsische Sicherheit (IS): ohne
• Geeignet für Frequenzregelung: nein
• Geeignet für Frequenzregelung: nein
• Betriebstemperatur: 0
• Betriebstemperatur: 0
• Überlastfähigkeit: nein
• Überlastfähigkeit: nein
• Kühlmethode: Luft
• Kühlmethode: Luft
• Ausführung Wellenende: Schlüssel
• Ausführung Wellenende: Schlüssel
• Vakuum-Druck-Imprägnierung (VPI): sonstige
• Vakuum-Druck-Imprägnierung (VPI): sonstige
• Schutzart (NEMA): -
• Schutzart (NEMA): -
• Leistungsfaktor: -
• Leistungsfaktor: -
