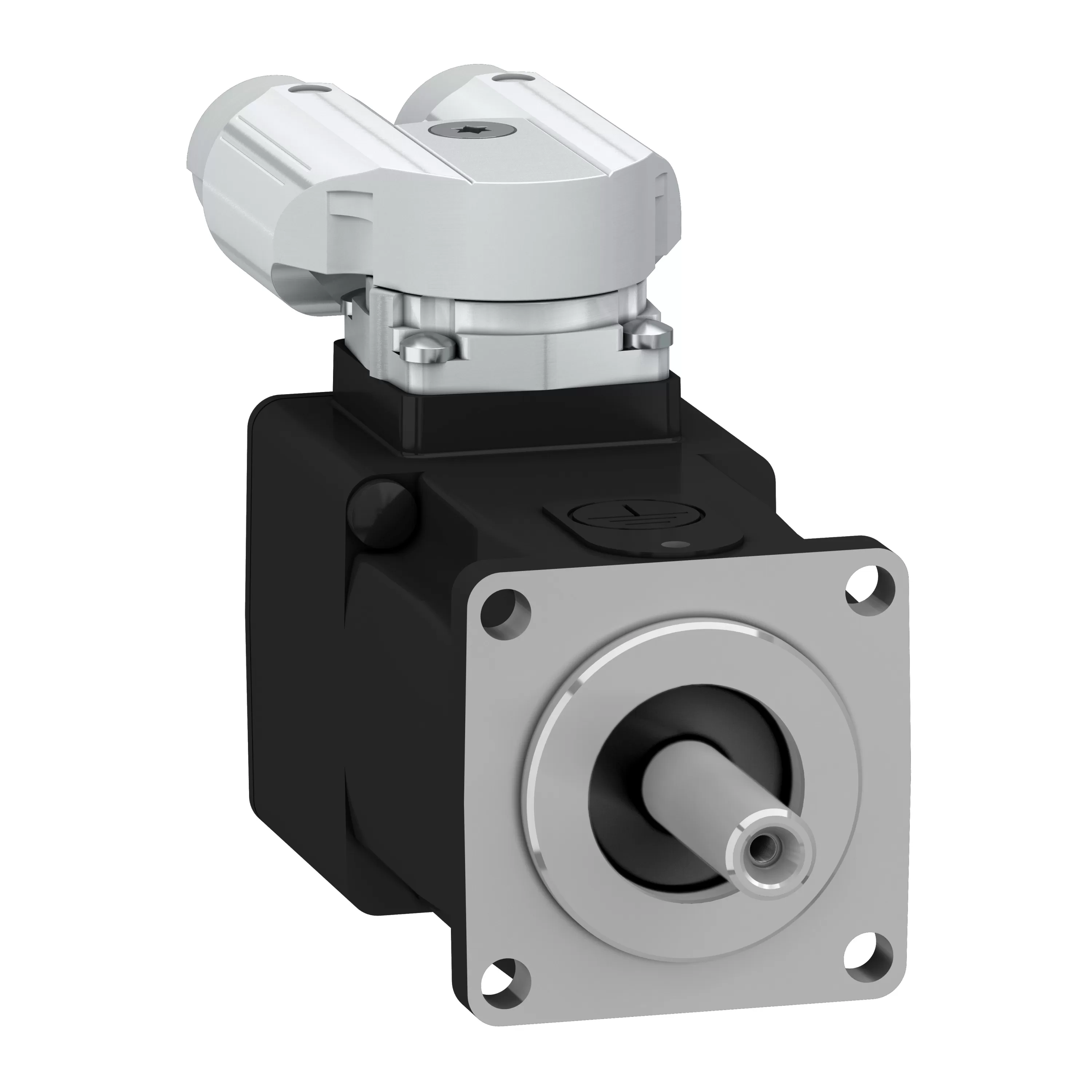

Schneider Electric Servomotor, Lexium BSH, 40mm, 0,21Nm, glatte Welle IP54, Multiturn 16P/U, 2xYTEC BSH0401P07A2A

Servomotor BSH der Reihe Lexium 32-Servoantriebe. Diese BSH-Reihe an dreiphasigen AC-Servomotoren weist ein geringes Rotorträgheitsmoment auf, das eine hohe Beschleunigungsfähigkeit für dynamische Anwendung ermöglicht. Dank der Wicklungstechnologie ergibt sich eine höhere Leistungsdichte in kompakter Ausführung. Dieser Servo hat ein nominelles Dauerstillstandsmoment von 0,21 Nm und erreicht ein Spitzendrehmoment von 0,75 Nm. Seine Nenndrehzahl beträgt in Abhängigkeit der Versorgungsspannung bis zu 9000 U/min. Es ergibt sich eine spannungsabhängige Nennleistung bis zu 170 W. Der eingebaute Encoder ist als Multiturn mit 16 Perioden/Umdrehung (16x1024x4096) als SinCos Hiperface ausgeführt. Der elektrische Anschluss erfolgt über Steckverbinder 2x Y-TEC, um 90° gewinkelt und drehbar. Zur Befestigung beträgt der Motorflansch 40 mm. Die Antriebswelle hat einen Durchmesser von 8 mm. Das Wellenende ist glatt und konform zur Schutzart IP54 ausgeführt. Das Motorgehäuse entspricht der Schutzart IP65. Es ist keine Haltebremse vorhanden. Für den Betrieb des Synchronmotors empfehlen sich die Servoverstärker der Lexium-Reihe LXM32. Dank des Green Premium Umweltzeichens können Sie detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft erhalten, die Ihre Nachhaltigkeitsziele unterstützen.

Eigenschaften SCHNEIDER BSH0401P07A2A

• Leistungsfaktor: -
• Geeignet für Frequenzregelung: nein
• Bemessungsfrequenz: 50
• Ausführung: Drehstrom-Synchronmotor
• Betriebstemperatur: 0
• Überlastfähigkeit: nein
• Intrinsische Sicherheit (IS): ohne
• Mit Widerstandsthermometer-Detektor (RTD): nein
• Mit positivem Temperaturkoeffizienz-Resistor (PTC): nein
• Vakuum-Druck-Imprägnierung (VPI): sonstige
• Ausführung Wellenende: sonstige
• Kühlmethode: sonstige
• Bauform: sonstige
• Nenndrehmoment: 0.176
• Bemessungsleistung bei Bemessungsfrequenz: -
• Spannungsart: AC
• Werkstoff des Gehäuses: sonstige
• Schutzart (NEMA): -
• Mit Kondensschutz: nein
• Belastungszyklus: sonstige
• Polzahl: 10
• Anlaufdrehmomentverhältnis: 0
• Anlaufstromverhältnis: 0
• Volllasteffizienz: -
• Rahmengröße nach IEC: -
• Ausgangsleistung Anti-Kondensatheizung: -
• Spannung Anti-Kondensatheizung: -
• Kippmomentverhältnis: 0
• Lager: sonstige
• Anzahl der Phasen: 3
• Isolationsklasse nach IEC: sonstige
• Schutzart (IP): IP65
• Bemessungsspannung: 400
• Bemessungsstrom: -
• Bemessungsdrehzahl bei Bemessungsfrequenz: -
