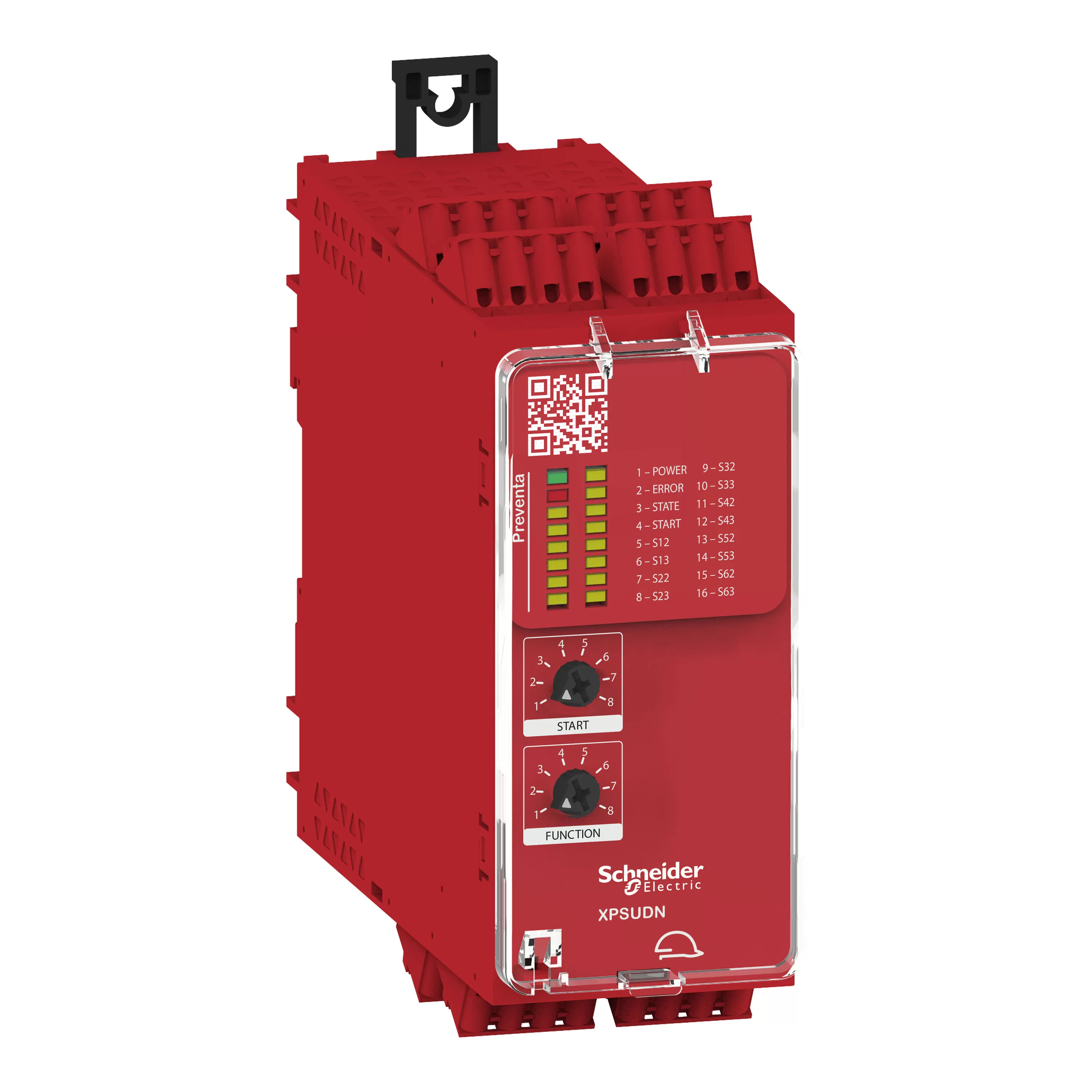

Schneider Electric Sicherheitsrelais 8Fkt 6Kreise PLe/Kat4/SIL3 3S1Ö 1T 48-240V FZ XPSUDN33AC

Mit dem Schneider Electric Sicherheitsrelais 8Fkt 6Kreise PLe/Kat4/SIL3 3S1Ö 1T 48-240V FZ XPSUDN33AC erhalten Sie ein multifunktionales Sicherheitsrelais für eine Vielzahl an Sicherheitsanwendungen. Der integrierte Drehschalter auf der Frontseite ermöglicht die Wahl unterschiedlicher Sicherheitsfunktionen und eine Startoption, während die Diagnosekommunikation zur SPS das Anbinden an ein zentrales Steuerungssystem ermöglicht.

Zudem ist das Sicherheitsrelais geeignet für mechanische Kontakte in Not-Aus/Halt, Positions- und Magnetschalter, sowie elektronische Sensoren, Lichtvorhänge und RFID-Sicherheitsschalter. Sie haben die Wahl zwischen einer automatischen, manuellen oder überwachten Startfunktion, die sich über das Anlauftest-Feature testen lässt.

Das 8Fkt 6Kreise PLe/Kat4/SIL3 3S1Ö 1T 48-240V FZ XPSUDN33AC verfügt über 6 redundanten Sicherheitskreisen, die Sie frei wählen können. Die Ausgänge sind sichere Relais und es gibt einen separaten Diagnoseanschluss. Der getaktete Ausgang überträgt umfangreiche Diagnosedaten an einen Standardeingang, die sich zur SPS auswerten lassen.

Der Sicherheitslevel beträgt PL e, Kat. 4 und SIL3, während die Versorgungsspannung bei 48-240 VAC/DC liegt. Sie können den Anschluss bequem über abziehbare Federzugklemmen vornehmen, während ein seitlicher Steckverbinder die direkte Anbindung einer Konktakterweiterung ohne Verdrahtung erlaubt.

Eigenschaften SCHNEIDER XPSUDN33AC

• Ausführung: Grundgerät
• Geeignet zur Überwachung von Positionsschaltern: ja
• Geeignet zur Überwachung von NOT-AUS-Kreisen: ja
• Geeignet zur Überwachung von Ventilen: nein
• Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: ja
• Geeignet zur Überwachung von taktilen Sensoren: nein
• Geeignet zur Überwachung von Magnetschaltern: ja
• Geeignet zur Überwachung von Näherungsschaltern: ja
• Ausführung des elektrischen Anschlusses: Federzuganschluss
• Tragschienenmontage möglich: ja
• Bemessungssteuerspeisespannung Us bei AC 50 Hz: 48
• Bemessungssteuerspeisespannung Us bei AC 60 Hz: 48
• Bemessungssteuerspeisespannung Us bei DC: 48
• Spannungsart zur Betätigung: AC/DC
• Mit abnehmbaren Klemmen: ja
• Auswertung der Eingänge: zweikanalig
• Mit Starteingang: ja
• Mit Mutingfunktion: nein
• Mit Rückführkreis: ja
• Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet: 4
• Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet: 0
• Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter: 0
• Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter: 0
• Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet: 0
• Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet: 0
• Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter: 0
• Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter: 0
• Kategorie nach EN 954-1: 4
• Sicherheitstyp nach IEC 61496-1: 4
• Stoppkategorie nach IEC 60204: 0
• Performance Level nach EN ISO 13849-1: Level e
• Mit TÜV-Zulassung: ja
• Mit Zulassung für BG BIA: nein
• Mit Zulassung nach UL: ja
• Breite: 45
• Höhe: 100
• Tiefe: 120
• Rückfallverzögerung: 0
• SIL nach IEC 61508: 3
