Siemens SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 3- polig, Iu: 125 A 3LD28660TB53

Siemens SENTRON Lasttrennschalter 3LD

Der Siemens SENTRON Lasttrennschalter 3LD ist ein Haupt-und Not-AUS-Schalter mit 3-poligem Aufbau, Iu: 125 A und einer Betriebsleistung von 45 kW bei AC-23 A bei 400V. Der Lasttrenn-Schalter ist ideal für den Einsatz von Steuer- oder Schaltschränken in kleinen Maschinen. Er ist vielseitig einsetzbar dank lokaler Approbationen und eignet sich auch für den Einsatz in Gleichstromanwendungen.

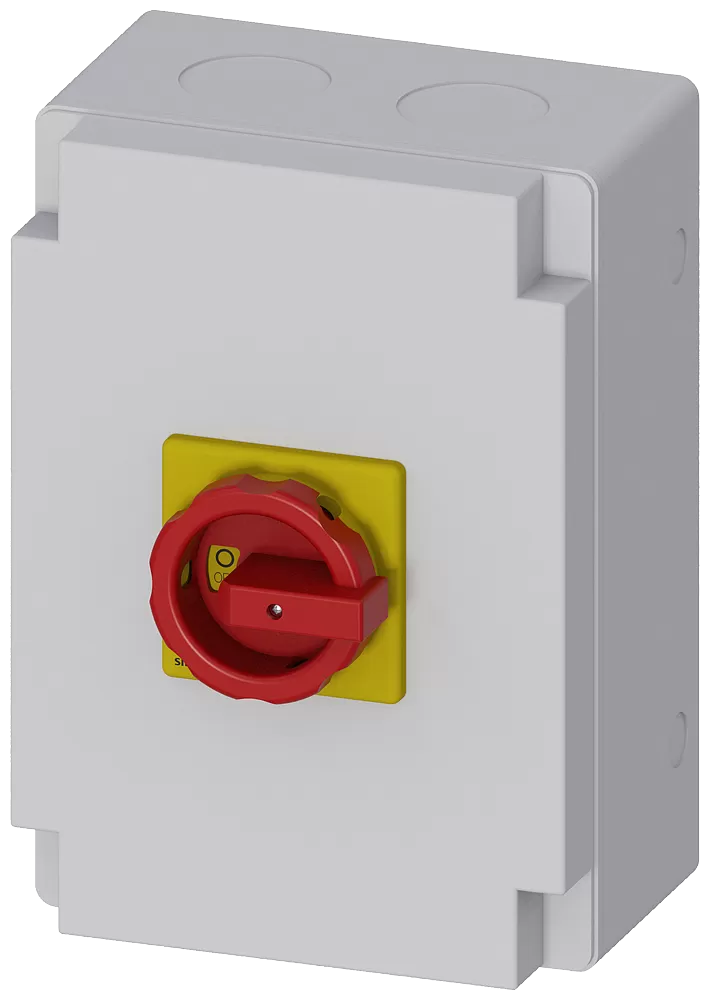

Außerdem ist der Lasttrennschalter mit einer Isolierstoff-Kapselung für metrische Verschraubung, einem Drehantrieb, rot/gelb ausgestattet. Er verfügt über einen modularen Aufbau für schnelle, einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. und eine mechanische Baugröße für fünf elektrische Baugrößen.

Um eine sichere Netztrennung zu gewährleisten, ist der Drehantrieb abschließbar. Damit kann die Netztrennung von 16 A bis 63 A erfolgen. Der Lasttrennschalter ist in drei Montagearten erhältlich: Frontbefestigung, Montageplatte und Hutschiene.

Eigenschaften SIEMENS 3LD28660TB53

• Bemessungsbetriebsleistung bei AC-23, 400 V: 45
• Motorantrieb integriert: nein
• Geeignet für Frontbefestigung 4-Loch: nein
• Anzahl der Schalter: 1
• Geeignet für Frontbefestigung Zentral: ja
• Ausführung des Betätigungselements: kurzer Drehgriff
• Ausführung als Wendeschalter: nein
• Bedingter Bemessungskurzschlussstrom Iq: -
• Bemessungsdauerstrom bei AC-21, 400 V: 125.0
• Bemessungsdauerstrom Iu: 125.0
• Schaltleistung bei 400 V: -
• Geeignet für Verteilereinbau: -
• Geeignet für Bodenbefestigung: nein
• Motorantrieb optional: nein
• Geeignet für Zwischenbau: -
• Bemessungsbetriebsleistung bei AC-3, 400 V: 37
• Farbe des Betätigungselements: rot
• Bemessungsbetriebsspannung: -
• Schutzart (IP), frontseitig: IP65
• Ausführung als Sicherheitsschalter: ja
• Polzahl: 3
• Ausführung als Wartungs-/Reparaturschalter: ja
• Bemessungsdauerstrom bei AC-23, 400 V: 80.0
• Gerätebauart: -
• Verriegelbar: ja
• Spannungsauslöser optional: nein
• Anzahl der Hilfskontakte als Schließer: 0
• Anzahl der Hilfskontakte als Öffner: 0
• Anzahl der Hilfskontakte als Wechsler: 0
• Schutzart (NEMA): sonstige
• Max. Bemessungsbetriebsspannung Ue bei AC: 690.0
• Ausführung als Hauptschalter: ja
• Bemessungskurzzeitstromfestigkeit Icw: 2
• Ausführung als NOT-AUS-Einrichtung: ja
• Anschlussart Hauptstromkreis: Rahmenklemme
