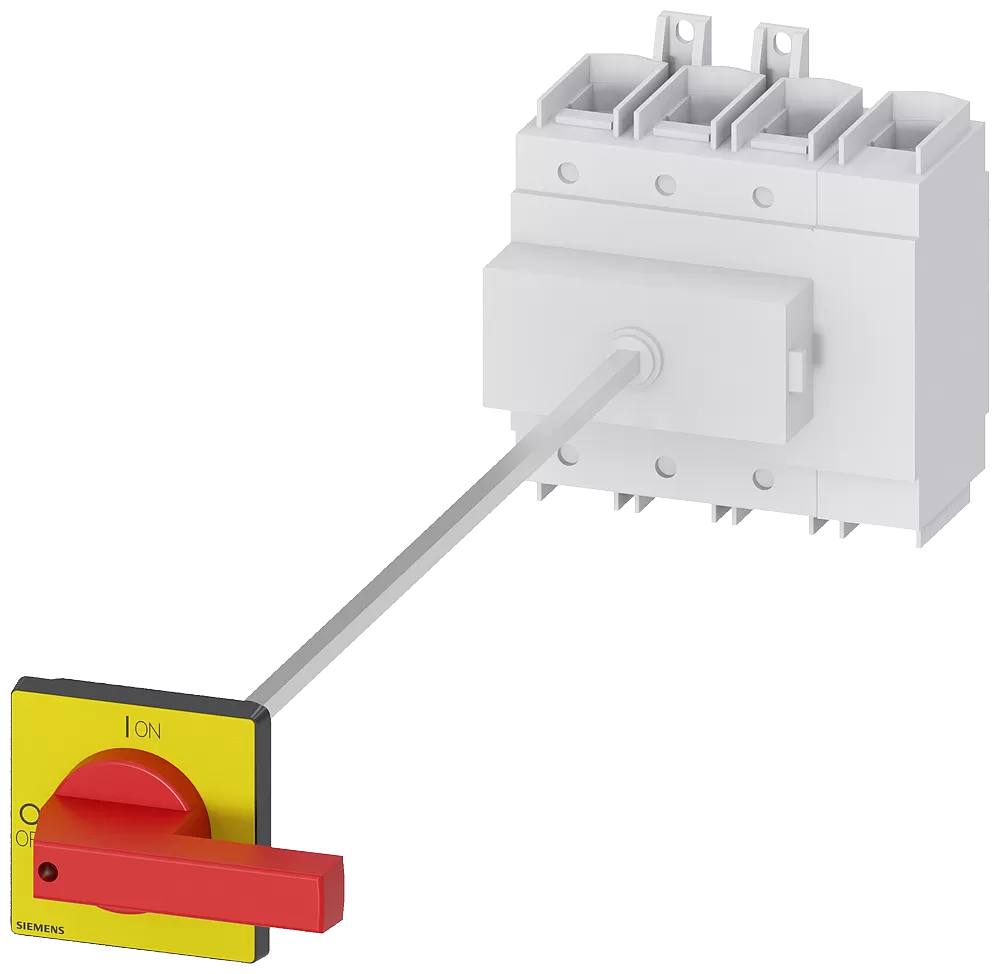

Siemens SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 4- polig, Iu: 160 A 3LD23181TL13

Siemens SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 4- polig, Iu: 160 A 3LD23181TL13:

Der Siemens SENTRON Lasttrennschalter 3LD ist ein Not-Aus-Schalter mit 4-poligem Anschluss und einer Eingangsleistung von 160 A. Dank seines modularen Aufbaus bietet er schnelle und einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4-Pol. Mit einer Betriebsleistung von 75 kW bei AC-23 A bei 400V ermöglicht er eine optimale Netztrennung von 16 A bis 250 A. Der Schutzart bis IP 65 gewährleistet mit einem gekapselten Gehäuse eine einwandfreie Anwendung im Freien.

Darüber hinaus eignet sich der Siemens SENTRON Lasttrennschalter für Gleichstromanwendungen und ist dank internationaler IEC-, UL- sowie Schiffbau Approbationen weltweit einsetzbar. Je nach Bedarf kann der Schalter mittels Frontbefestigung, Montageplatte oder Hutschiene montiert werden. Der Drehantrieb ermöglicht eine sichere Abschaltung der Lasten und seine Handhabe ist dank 4-Loch Befestigung sicher verankert.

Eigenschaften SIEMENS 3LD23181TL13

• Bemessungsbetriebsleistung bei AC-23, 400 V: 75
• Motorantrieb integriert: nein
• Geeignet für Frontbefestigung 4-Loch: ja
• Anzahl der Schalter: 1
• Geeignet für Frontbefestigung Zentral: nein
• Ausführung des Betätigungselements: Knebel
• Ausführung als Wendeschalter: nein
• Bedingter Bemessungskurzschlussstrom Iq: -
• Bemessungsdauerstrom bei AC-21, 400 V: 160.0
• Bemessungsdauerstrom Iu: 160.0
• Schaltleistung bei 400 V: -
• Geeignet für Verteilereinbau: -
• Geeignet für Bodenbefestigung: ja
• Motorantrieb optional: nein
• Geeignet für Zwischenbau: -
• Bemessungsbetriebsleistung bei AC-3, 400 V: 50
• Farbe des Betätigungselements: rot
• Bemessungsbetriebsspannung: -
• Schutzart (IP), frontseitig: IP65
• Ausführung als Sicherheitsschalter: ja
• Polzahl: 4
• Ausführung als Wartungs-/Reparaturschalter: ja
• Bemessungsdauerstrom bei AC-23, 400 V: 132.0
• Gerätebauart: -
• Verriegelbar: ja
• Spannungsauslöser optional: nein
• Anzahl der Hilfskontakte als Schließer: 0
• Anzahl der Hilfskontakte als Öffner: 0
• Anzahl der Hilfskontakte als Wechsler: 0
• Schutzart (NEMA): sonstige
• Max. Bemessungsbetriebsspannung Ue bei AC: 690.0
• Ausführung als Hauptschalter: nein
• Bemessungskurzzeitstromfestigkeit Icw: 4
• Ausführung als NOT-AUS-Einrichtung: ja
• Anschlussart Hauptstromkreis: Rahmenklemme
