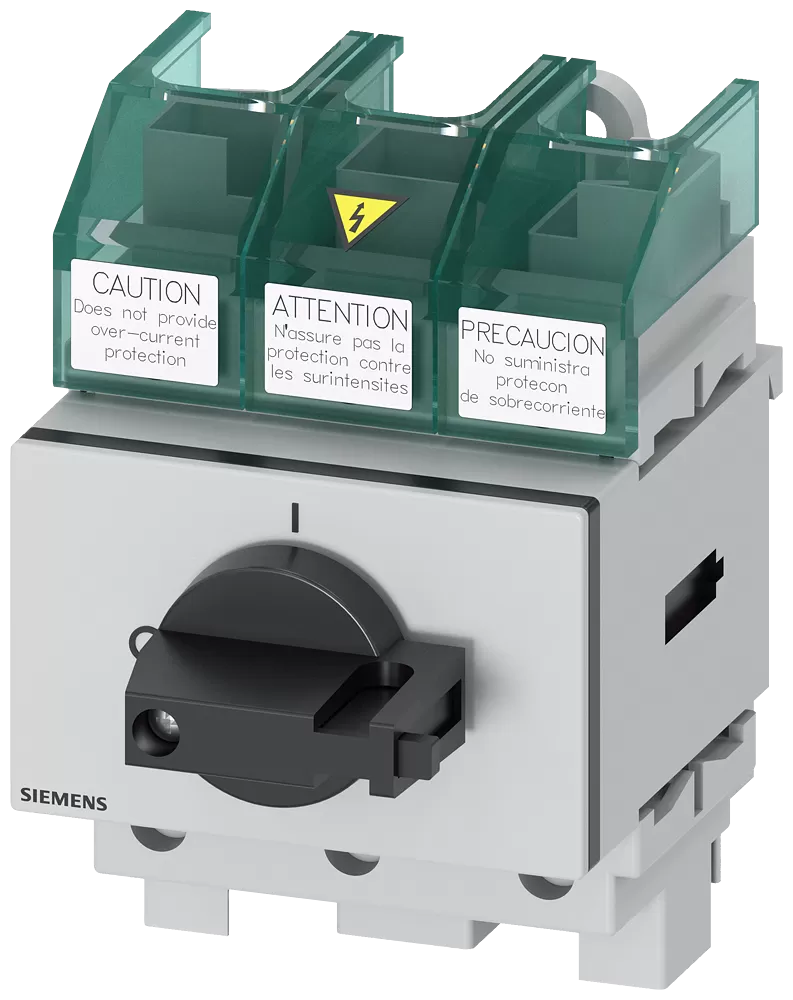

Siemens SENTRON, Lasttrennschalter 3LD5 UL, Hauptschalter, 3-polig , approbiert 3LD52000TK11

Der Siemens SENTRON Lasttrennschalter 3LD5 UL Hauptschalter ist ein 3-poliger, appruobierter Schalter nach UL489, UL60947-4-1 und IEC60947-3. Er hat eine UL-Ausgangsleistung von 60 Ampere und eine SCCR-Bewertung von 50kA bei 480VAC.

Der Lasttrennschalter ist für eine Vielzahl von Anwendungen in unterschiedlichen Umgebungen geeignet, einschließlich Drehstrommotor, Klima- und Lüftungsanlagen, Steuer- und Schaltschränken in kleinen Maschinen. Er hat eine Betriebsleistung von 40hp bei 480VAC 3-phasig und 63A bei 400V AC-23A.

Der Lasttrennschalter 3LD5 wird mit einer Frontbefestigung, Montageplatte, Hutschiene und Bodenbefestigung mit Direktantrieb, einschließlich Klemmenabdeckungen für die Einspeiseseite, geliefert. Ein modularer Aufbau ermöglicht eine schnelle und einfache Montage von Hilfsschaltern, N-PE-Klemme und 4-Pol. Der 3LD5 kann für Gleichstromanwendungen eingesetzt werden und bietet eine optimale Netztrennung von 16A bis 63A durch die Abschließbarkeit des Drehantriebs.

Eigenschaften SIEMENS 3LD52000TK11

• Bemessungsbetriebsleistung bei AC-23, 400 V: 30
• Motorantrieb integriert: nein
• Geeignet für Frontbefestigung 4-Loch: nein
• Anzahl der Schalter: 1
• Geeignet für Frontbefestigung Zentral: nein
• Ausführung des Betätigungselements: Knebel
• Ausführung als Wendeschalter: nein
• Bedingter Bemessungskurzschlussstrom Iq: -
• Bemessungsdauerstrom bei AC-21, 400 V: 63.0
• Bemessungsdauerstrom Iu: 63.0
• Schaltleistung bei 400 V: -
• Geeignet für Verteilereinbau: -
• Geeignet für Bodenbefestigung: ja
• Motorantrieb optional: nein
• Geeignet für Zwischenbau: -
• Bemessungsbetriebsleistung bei AC-3, 400 V: 30
• Farbe des Betätigungselements: schwarz
• Bemessungsbetriebsspannung: -
• Schutzart (IP), frontseitig: IP00
• Ausführung als Sicherheitsschalter: ja
• Polzahl: 3
• Ausführung als Wartungs-/Reparaturschalter: ja
• Bemessungsdauerstrom bei AC-23, 400 V: 63.0
• Gerätebauart: -
• Verriegelbar: ja
• Spannungsauslöser optional: nein
• Anzahl der Hilfskontakte als Schließer: 0
• Anzahl der Hilfskontakte als Öffner: 0
• Anzahl der Hilfskontakte als Wechsler: 0
• Schutzart (NEMA): sonstige
• Max. Bemessungsbetriebsspannung Ue bei AC: 690.0
• Ausführung als Hauptschalter: ja
• Bemessungskurzzeitstromfestigkeit Icw: 2
• Ausführung als NOT-AUS-Einrichtung: nein
• Anschlussart Hauptstromkreis: Rahmenklemme
