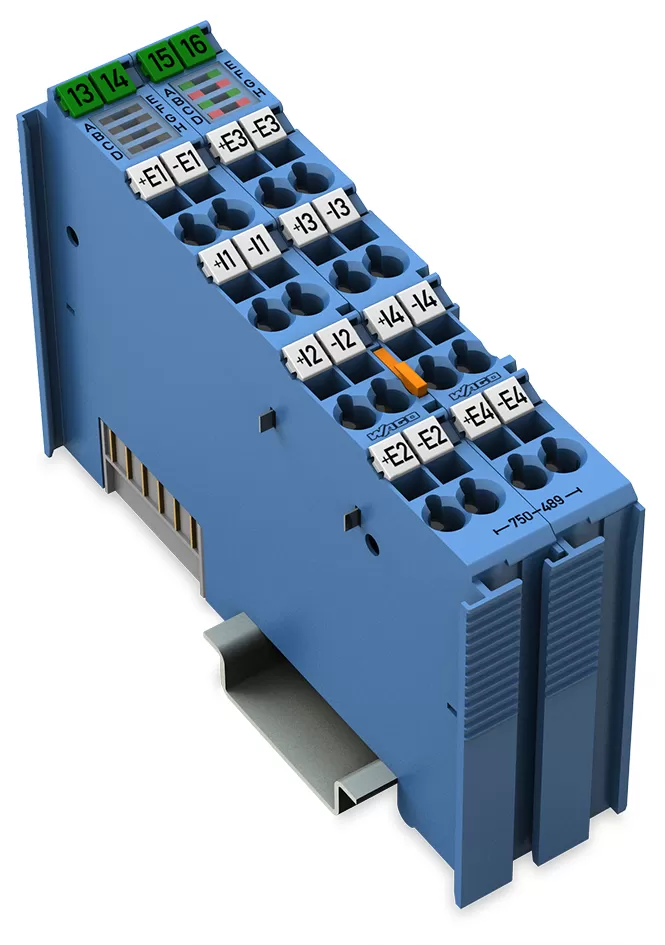

WAGO 4-Kanal-Analogeingang;Widerstandssensoren/Thermoelemente/Widerstandsbrücken (DMS);16 Bit 750-489

4-Kanal-Analogeingang; Widerstandssensoren/Thermoelemente/Widerstandsbrücken (DMS); 16 Bit; Diagnose; Eigensicher

Das Analogeingangsmodul erlaubt den direkten Anschluss von Widerstandsthermometern, Thermoelementen, Millivoltgebern, Widerständen, Widerstandsbrücken (DMS), Potentiometern und Kaltleitern aus den explosionsgefährdeten Bereichen der Zonen 0 und 1. Die Kaltstellenkompensation des jeweiligen Kanals befindet sich innerhalb des Moduls. Die Installation des WAGO I/O Systems 750 hat dabei entweder in der Zone 2 oder im nichtexplosionsgefährdeten Bereich zu erfolgen. Die Versorgungsspannung von 24 V wird über die Leistungskontakte eingespeist. Der Schirmanschluss ist direkt zur Tragschiene geführt. Die Parametrierung erfolgt über GSD-Datei, e!COCKPIT oder WAGO-I/O-CHECK. Anzeigen:

• LED grün (Betriebsbereitschaft Ein/Aus)
• LED rot (Unterlauf, Überlauf, Über-/Unterschreitung des Messbereiches)

Feld- und Systemebene sind galvanisch getrennt. Die Kanäle sind untereinander funktional galvanisch getrennt.

Eigenschaften WAGO 750-489

• Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
• Unterstützt Protokoll für AS-Interface Safety at Work: nein
• Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
• Unterstützt Protokoll für INTERBUS-Safety: nein
• Funkstandard GPRS: nein
• Feldbusanschluss über seperaten Buskoppler möglich: ja
• Performance Level nach EN ISO 13849-1: -
• Funkstandard GSM: nein
• Funkstandard UMTS: nein
• Eingang, Strom: nein
• Eingang, Spannung: nein
• Eingang, Widerstand: nein
• Unterstützt Protokoll für SafetyBUS p: nein
• Eingang, Widerstandsthermometer: nein
• Eingang, Thermoelement: ja
• Eingangssignal konfigurierbar: ja
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für Foundation Fieldbus: nein
• Unterstützt Protokoll für DeviceNet Safety: nein
• Spannungsart der Versorgungsspannung: DC
• Unterstützt Protokoll für PROFINET IO: nein
• Unterstützt Protokoll für PROFIsafe: nein
• Unterstützt Protokoll für PROFINET CBA: nein
• Anzahl der analogen Ausgänge: 0
• Anzahl der analogen Eingänge: 4
• Unterstützt Protokoll für LON: nein
• Unterstützt Protokoll für CAN: nein
• Zugehöriges Betriebsmittel (Ex ib): ja
• Unterstützt Protokoll für INTERBUS: nein
• Fronteinbau möglich: nein
• Funkstandard Bluetooth: nein
• Unterstützt Protokoll für KNX: nein
• Funkstandard WLAN 802.11: nein
• Unterstützt Protokoll für MODBUS: nein
• Ausgang, Strom: nein
• Unterstützt Protokoll für Data-Highway: nein
• Ausgang, Spannung: nein
• Tragschienenmontage möglich: ja
• Unterstützt Protokoll für DeviceNet: nein
• Rack-Montage möglich: nein
• Ausgangssignal konfigurierbar: nein
• Geeignet für Sicherheitsfunktionen: nein
• Unterstützt Protokoll für TCP/IP: nein
• IO-Link Master: nein
• Unterstützt Protokoll für ASI: nein
• Unterstützt Protokoll für PROFIBUS: nein
• Zugehöriges Betriebsmittel (Ex ia): ja
• Analoge Ausgänge konfigurierbar: nein
• Anzahl der HW-Schnittstellen Wireless: 0
• Systemkomponente: ja
• Analoge Eingänge konfigurierbar: nein
• Anzahl der HW-Schnittstellen Industrial Ethernet: 0
• Anzahl der HW-Schnittstellen seriell RS-232: 0
• Anzahl der HW-Schnittstellen seriell RS-422: 0
• Anzahl der HW-Schnittstellen seriell RS-485: 0
• Anzahl der HW-Schnittstellen seriell TTY: 0
• Anzahl der HW-Schnittstellen USB: 0
• Anzahl der HW-Schnittstellen parallel: 0
• Anzahl der Schnittstellen PROFINET: 0
• Unterstützt Protokoll für SERCOS: nein
• SIL nach IEC 61508: -
• Anzahl der HW-Schnittstellen sonstige: 0
• Unterstützt Protokoll für SUCONET: nein
• Wand-/Direktmontage möglich: nein
• Unterstützt Protokoll für sonstige Bussysteme: nein
• Höhe: 100
• Ausführung des elektrischen Anschlusses: Federzuganschluss
• Breite: 24
• Tiefe: 67.8
• Leistungsaufnahme: -
• Schutzart (IP): IP20
• Versorgungsspannung bei AC 50 Hz: -
• Versorgungsspannung bei AC 60 Hz: -
• Auflösung der Analogeingänge: 0.1
• Versorgungsspannung bei DC: 24
• Auflösung der Analogausgänge: -
• Schutzart (NEMA): -
