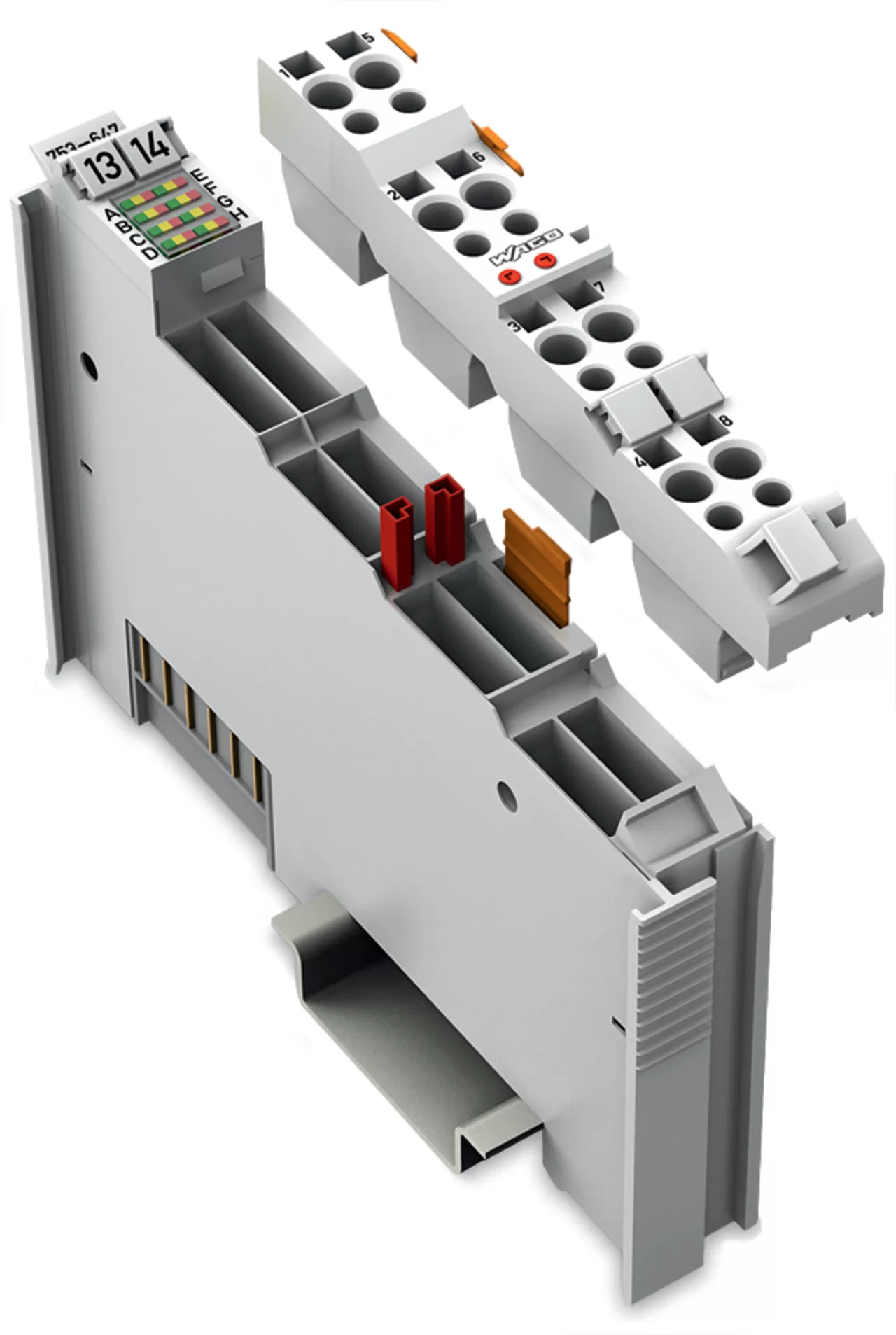

WAGO DALI-Multi-Master 753-647

Der DALI-Multi-Master (753-647) ist zertifiziert gemäß dem DALI-2-Standard IEC 62386. Der herstellerübergreifende DALI-Standard hat das Ziel, die Interoperabilität von DALI-Busteilnehmern im Beleuchtungsbereich zu gewährleisten.

Das 12 mm breite Modul ist ein DALI-Interface in Kombination mit den Controllern und Modulen der Serie 750 (BACnet, KNX, EnOcean, LON®, Modbus® und weitere).

Ein DALI-Multi-Master unterstützt jeweils 64 Adressen für Betriebsgeräte (EVG/Elektronische Vorschaltgeräte) und 64 Adressen für Steuergeräte (DALI-Multi-Sensoren: Aufgrund der zyklischen Sendecharakteristik Anschluss von max. 16 Sensoren empfohlen). Jedes DALI-EVG kann 16 Gruppen und 16 Szenen zugeordnet werden. Der DALI-Multi-Master bietet darüber hinaus weitere 16 virtuelle Gruppen auf dem DALI-Bus. Durch das WAGO-I/O-SYSTEM 750 sind Kombinationen von DALI-Steuerungen mit anderen Gewerken möglich. Es können mehrere DALI-Master an einem Feldbusknoten angereiht werden. Die maximale Anzahl der Module an einem Controller ist abhängig vom Speicherbedarf der Applikation. Zur Programmierung der Feldbusknoten dient die Programmiersoftware WAGO-I/O-PRO (CODESYS V2.3) bzw. e!COCKPIT (basierend auf CODESYS V3). WAGO unterstützt die Programmierung mit einer umfassenden IEC-61131-3-Bibliothek mit einfachen Bausteinen zur Realisierung komplexer Beleuchtungsapplikationen.

Der alternative Easy-Mode sorgt über einfache Funktionsaufrufe für eine Beleuchtungssteuerung ohne aufwendige SPS-Programmierung. Für die Inbetriebnahme und Wartung steht der umfangreiche und einfach zu bedienende WAGO DALI-Konfigurator zur Verfügung, welcher entweder „stand-alone“ betrieben werden kann oder aus der Software WAGO-I/O-CHECK (CODESYS V2.3) bzw. e!COCKPIT (basierend auf CODESYS V3) aufgerufen werden kann.

Zur Versorgung des DALI-Multi-Masters stehen zwei Alternativen zur Verfügung:

1. Der DALI-Multi-Master-DC-/DC-Converter (753-620) zur Versorgung eines einzelnen Moduls.

2. Die Stromversorgung (787-2857) zur Versorgung mehrerer DALI-Multi-Master (753-647)

Eigenschaften WAGO 753-647

• Unterstützt Protokoll für LON: nein
• Unterstützt Protokoll für AS-Interface Safety at Work: nein
• Explosionsschutz-Kategorie für Gas: ohne
• Explosionsschutz-Kategorie für Staub: ohne
• Unterstützt Protokoll für CAN: nein
• Zugehöriges Betriebsmittel (Ex ib): nein
• Unterstützt Protokoll für INTERBUS-Safety: nein
• Funkstandard GPRS: nein
• Unterstützt Protokoll für INTERBUS: nein
• Fronteinbau möglich: nein
• Funkstandard Bluetooth: nein
• Unterstützt Protokoll für KNX: nein
• Feldbusanschluss über seperaten Buskoppler möglich: ja
• Funkstandard WLAN 802.11: nein
• Performance Level nach EN ISO 13849-1: -
• Unterstützt Protokoll für MODBUS: nein
• Unterstützt Protokoll für Data-Highway: nein
• Tragschienenmontage möglich: ja
• Funkstandard GSM: nein
• Unterstützt Protokoll für DeviceNet: nein
• Rack-Montage möglich: nein
• Funkstandard UMTS: nein
• Geeignet für Sicherheitsfunktionen: nein
• IO-Link Master: nein
• Unterstützt Protokoll für TCP/IP: nein
• Unterstützt Protokoll für ASI: nein
• Zugehöriges Betriebsmittel (Ex ia): nein
• Mit Potenzialtrennung: ja
• Unterstützt Protokoll für PROFIBUS: nein
• Systemkomponente: nein
• Unterstützt Protokoll für SafetyBUS p: nein
• Funkstandard LTE: nein
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für Foundation Fieldbus: nein
• Unterstützt Protokoll für DeviceNet Safety: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Spannungsart der Versorgungsspannung: DC
• Funkstandard eGPRS: nein
• Unterstützt Protokoll für PROFIsafe: nein
• SIL nach IEC 61508: -
• Unterstützt Protokoll für SERCOS: nein
• Unterstützt Protokoll für PROFINET CBA: nein
• Unterstützt Protokoll für SUCONET: nein
• Unterstützt Protokoll für sonstige Bussysteme: ja
• Wand-/Direktmontage möglich: nein
• Höhe: 100
• Breite: 12
• Tiefe: 69
• Versorgungsspannung bei AC 50 Hz: -
• Schutzart (IP): IP20
• Versorgungsspannung bei AC 60 Hz: -
• Versorgungsspannung bei DC: 18
• Anzahl der HW-Schnittstellen Wireless: -
• Anzahl der HW-Schnittstellen Industrial Ethernet: -
• Anzahl der HW-Schnittstellen seriell RS-232: -
• Anzahl der HW-Schnittstellen seriell RS-422: -
• Anzahl der HW-Schnittstellen seriell RS-485: -
• Anzahl der HW-Schnittstellen seriell TTY: -
• Anzahl der HW-Schnittstellen USB: -
• Anzahl der Schnittstellen PROFINET: -
• Anzahl der HW-Schnittstellen parallel: -
• Anzahl der HW-Schnittstellen sonstige: -
