Berker Tastsensor 1f B.IQ Glas pw 75161090

Busankoppler mit rundem Tragring UP KNX. KNX Systembeschreibung Das KNX System ist ein flexibles, aufwärtskompatibles Installationsbussystem (früher EIB = European Installation Bus) für den Einsatz in der Gebäudesystemtechnik. Es ist speziell zugeschnitten auf besondere Anforderungen bezüglich des Komforts, der Möglichkeit zur flexiblen Raumnutzung, der Kombination von zentraler und dezentraler Steuerung, der intelligenten Verknüpfung von Gewerken und Systemen, Kommunikationsmöglichkeiten, Umweltverträglichkeit, der Energie- und Betriebskostenminimierung sowie der Funktionen Anzeigen, Melden, Bedienen, Überwachen und Detektieren. Durch seinen dezentralen Aufbau ermöglicht es in Wohn- und Zweckbauten, unabhängig von der Anlagengröße, ein gebäudespezifisches Betriebsmanagement. Besonders vorteilhaft wirkt sich die Verwendbarkeit von handelsüblichen Stromkreisverteilern und Installationsdosen aus. Alle Busteilnehmer werden über eine den KNX-Richtlinien (Konnex Association) entsprechende Busleitung (z.B. J-Y(St)Y 2x2x0,8) verbunden. Da die Busleitung, nach DIN VDE 0100, direkt neben Starkstromleitungen verlegt werden darf, wird die Leitungsführung stark vereinfacht. Gegenüber öffentlichen Fernmeldeanlagen ist die Busanlage mit allen Komponenten wie eine Starkstromanlage zu behandeln. Wie bei der Starkstrominstallation darf die Leitungsführung linien-, stern- bzw. baumförmig ausgeführt werden. Eine Kombination der verschiedenen Leitungsführungen ist grundsätzlich erlaubt. Die Verdrahtung erfolgt in Zweidraht-Technik, wobei die Adern mit den Farben rot (für "+") und schwarz (für "-") die Vorzugsadern darstellen. Die Adern mit den Farben weiß und gelb dienen als Reserve. Über die Busleitung werden die Teilnehmer mit der Busspannung (Schutzkleinspannung SELV 30 V DC) versorgt. Gleichzeitig dient sie zur Übertragung der Informationen, die zwischen den Busteilnehmern ausgetauscht werden. Ein Abschlusswiderstand wird für die Busleitung nicht benötigt. Die kleinste Einheit im KNX-System ist ein Teilnehmer. Jeder Teilnehmer besteht aus einem Anwendermodul (AM) und einem Busankoppler (BA). AM und BA sind über die Anwenderschnittstelle (AST) miteinander verbunden. Bis zu 64 Teilnehmer können an eine Linie angeschlossen werden. Zwölf Linien können über Linienkoppler miteinander verbunden und damit zu einem Bereich zusammengefasst werden. Bis zu 15 dieser Bereiche können über Bereichskoppler miteinander verbunden werden. Projektierung, Parametrierung, Inbetriebnahme und Diagnose werden mit der ETS (EIB-Tool-Software) durchgeführt. Die Dokumentation der Anlage wird ebenfalls mit der ETS erstellt. Im Rahmen der Projektierung wird jedem Teilnehmer eine eindeutige physikalische Adresse zugewiesen. Diese setzt sich zusammen aus der Nummer des Bereiches, der Linie und des Teilnehmers innerhalb der Linie. Bei der Inbetriebnahme wird zuerst diese physikalische Adresse in den BA geladen. Hierzu wird der PC über eine Datenschnittstelle (USB) an einer beliebigen Stelle der Anlage an den Bus angeschlossen. Die Programmierung aller BA einer KNX-Anlage mit den zugeordneten Applikationen aus der Hersteller-Datenbank erfolgt anhand der physikalischen Adressen. Jeder BA enthält ein EEPROM, in dem die physikalische Adresse und die Applikation abgelegt werden. Auf diese Weise ist das KNX-System vor Datenverlust bei Spannungsausfall geschützt. Bei der Installation der KNX-Anlage gelten folgende Bedingungen: - Die Gesamtlänge aller in einer Buslinie verlegten Leitungen darf eine Länge von 1000 m nicht überschreiten! - Die maximale Länge zwischen zwei Busgeräten beträgt 700 m! - Die maximale Leitungslänge zwischen der Spannungsversorgung (einschließlich Drossel) und jedem Busteilnehmer darf 350 m nicht überschreiten! - Um EMV-Störungen durch Überspannungen zu vermeiden, ist darauf zu achten, dass die Busleitung an keiner Stelle der Anlage eine geschlossene Schleife bildet! - Die Projektierung und Parametrierung sowie die Inbetriebnahme und Diagnose einer KNX-Bus-Anlage erfordert genaue Produktkenntnisse in Bezug auf die Funktionalität des Systems. Deshalb dürfen alle o.g. Arbeiten nur von geschulten Personen durchgeführt werden.Angaben zur ProduktsicherheitHersteller:Berker GmbH & Co. KGZum Gunterstal 066440 BlieskastelDeutschlandE-Mail: info@berker.deTelefon: +49276298340

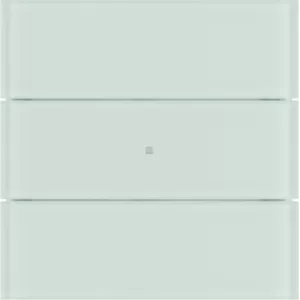

Der Berker Tastsensor 3f Komf B.IQ Glas pw 75163590 ist ein Tastsensor 3-fach Komfort B.IQ Glas, polarweiß. Er verfügt über eine Unterputz-Installation und einen mechanischen und softwaregesteuerten Demontageschutz. Der Tastsensor Komfort 3-fach bietet eine Vielzahl an Funktionen, darunter Tasten, Schalten, Dimmen und Jalousiesteuerung für eine- oder zweiflächenbedienung, sowie Wertgeberfunktionen, Lichtszenenebenstelle und Helligkeitswertgeber. Zudem verfügt er über eine Zwei Bedienebenen-Funktion, mit der man die Funktionalität der zweiten Ebene anpassen kann. Der Datenaustausch zwischen Tastsensor und Busankoppler erfolgt über die Anwenderschnittstelle (AST). Status-LEDs zeigen den Betriebszustand jeweils an. Der Berker Tastsensor 3f Komf B.IQ Glas pw 75163590 ist ein hochwertiges, vielseitiges und zuverlässiges Produkt, welches eine Vielzahl an Funktionen und Anwendungen ermöglicht. Es ist einfach zu installieren und kann problemlos in Ihr bestehendes System integriert werden.Angaben zur ProduktsicherheitHersteller:Berker GmbH & Co. KGZum Gunterstal 066440 BlieskastelDeutschlandE-Mail: info@berker.deTelefon: +49276298340

Der Berker Tastsensor 3f B.IQ Glas pw 75163090 ist ein Tastsensor 3fach Standard B.IQ mit Demontageschutz und Beschriftungsfeld, der für die Unterputz-Installation geeignet ist. Er verfügt über eine Betriebs- und sechs Status-LED und ist ein instabus-Anwendermodul. Der Demontageschutz erfolgt durch Verschraubung des Tastsensor mit dem Up-Busankoppler. Der Datenaustausch zwischen Tastsensor und Busankoppler erfolgt über die Anwenderschnittstelle (AST). Durch jede Tastenbetätigung am Tastsensor wird ein Telegramm erzeugt und via AST gesendet. Je nach gewählter Applikation können Schalt-, Tast-, Dimm-, Jalousie- oder Wert-Telegramme gesendet werden.Angaben zur ProduktsicherheitHersteller:Berker GmbH & Co. KGZum Gunterstal 066440 BlieskastelDeutschlandE-Mail: info@berker.deTelefon: +49276298340

Der Berker Tastsensor 4f Komf B.IQ Glas pw 75164590 verfügt über eine ganze Reihe an Eigenschaften: Er ist ein Tastsensor 4-fach Komfort B.IQ Glas, polarweiß, mit einer Betriebs- und acht Status-LED. Der Tastsensor 4-fach Komfort B.IQ mit Demontageschutz ist zur Unterputz-Installation geeignet und kann auf einem Busankoppler Up aufgesteckt werden. Er bietet einen Datenaustausch zwischen Tastsensor und Busankoppler über die Anwenderschnittstelle (AST). Der Tastsensor Komfort 4-fach verfügt über eine Vielzahl an Funktionen: Tastenfunktionen wie Schalten, Dimmen Ein-/Zweiflächenbedienung, Jalousiesteuerung Ein-/Zweiflächenbedienung, Wertgeber/Lichtszenennebenstelle mit Funktion Wertgeber 1 Byte, Lichtszenenabruf mit/ohne Speicherfunktion, Helligkeitswertgeber, Temperaturwertgeber, Wertgeber 2 Byte, zyklisches Senden, Steuerungsfunktion, Zwangsführung. Weitere Funktionen des Berker Tastsetor 4f Komf B.IQ Glas sind die Zwei Bedienebenen, Umschaltung der Bedienebenen manuell über Tastencode oder über Objekt sowie ein Demontageschutz durch Verschraubung des Tastsensor mit dem Up-Busankoppler. Der Berker Tastsensor 4f Komf B.IQ Glas pw 75164590 ist ein hochwertiges und zuverlässiges Produkt mit einer Vielzahl an Funktionen, die ihn zum idealen Begleiter für den Anwender machen. Mit seinem Demontageschutz und seiner Unterputz-Installation ist er eine gute Wahl für diejenigen, die eine einfache und sichere Bedienung bevorzugen.Angaben zur ProduktsicherheitHersteller:Berker GmbH & Co. KGZum Gunterstal 066440 BlieskastelDeutschlandE-Mail: info@berker.deTelefon: +49276298340

Tastsensor 3fach mit Temperaturregler und Display B.IQ Glas, polarweiß. B.IQ Tastsensor 3-fach mit Temperaturregler und Display (RTR-Display), rahmenlos, drei Wippen, mit Betriebs-LED, blau und sechs Status-LED, weiß, Display, dunkel mit weiß leuchtender Schrift, mit Demontageschutz. Unterputz-Installation. EIB-Anwendermodul zum Aufstecken auf Busankoppler plus Up über Anwenderschnittstelle (AST). Kombinationsgerät aus Tastsensor und Raumtemperaturregler mit Raumtemperaturschaltuhr sowie zwei Wochenschaltuhren, 3 Wippen zur Bedienung von Gebäudefunktionen in beliebigen Kombinationen, zweizeiliges Display mit zusätzlicher Symbolzeile, mit zwei zusätzlichen integrierten Tasten zum Einstellen und Ablesen von Raumtemperatur, Raumtemperaturschaltuhr, Wochenschaltuhren, Grundeinstellungen sowie Anzeige von Datum, Uhrzeit, Außentemperatur sowie 14 Byte Meldetexten (EIS 15). Display: Beleuchtung Ein, automatische Abschaltung, Schaltung über Objekt. Beschriftung möglich über optionale Beschriftungsfelder, Beleuchtung über Status-LED. Alarmmeldung nach Abziehen vom UP Busankoppler als 1-Bit Schaltelegramm, 1- oder 2-Byte Wertetelegramm, Bedienung sperrbar über Objekt, Tastsensor: Bedienkonzept pro Wippe als 2 Tasten (2 Objekte) oder Wippe (1 Objekt), Tastenhilfe mit Klartextanzeige, Tastenfunktionen: Schalten/Tasten, Dimmen, Einflächenbedienung (Schalten/Tasten, Dimmen, Jalousie) möglich, Jalousie, Wertgeber EIS 6 (1 Byte), Lichtszenenabruf mit/ohne Speicherfunktion, Wertgeber 2 Byte, Betriebsmodus-Umschaltung Reglerbetrieb, Schaltuhr-Bedienung. Wippenfunktionen: Schalten, Dimmen, Jalousie jeweils mit/ohne Einflächenbedienung, Betriebsmodus-Umschaltung für Reglerbetrieb. Raumtemperaturregler: Einzelraum-Temperaturregelung, Erfassung der aktuelle Raumtemperatur und Verarbeitung zu einer Stellgröße. Reglerbedienung Tasten links und rechts des Displays: Betriebsmodusumschaltung (Komfort-, Standby-, Nacht-, Frost/Hitzeschutz-Betrieb), Temperatur-Sollwerte. Betriebsarten: Heizen, Kühlen bzw. Heizen und Kühlen, Grund- und Zusatzheizen/Kühlen bzw. Grund- und Zusatzheizen und Kühlen, Regler abschaltbar (Taupunktbetrieb) bzw. Regler oder Bedienung des Reglers sperrbar, Ventilschutzfunktion. Regelungsarten: Stetige PI-Regelung, schaltende PI-Regelung (PWM) schaltende 2-Punkt-Regelung (Ein/Aus), Präsenztaste zur Komfortverlängerung parametrierbar, Temperaturerfassung über internen und/oder externen Fühler (Mittelwertbildung möglich), Stellgrößenobjekte invertierbar, Meldeobjekte für Heizen und Kühlen, Objekt für Reglerstatus, Voreingestellte Regelparameter für gängige Heiz- bzw. Kühlkörper, Separates Fensterkontakt-Objekt, Raumtemperaturschaltuhr: Zeitabhängige Verstellung der Betriebsmodi Komfort-, Standby-, Nacht-Betrieb, Wochenprogramm, max. 28 Schaltzeiten, Sperrung über Objekt. Wochenschaltuhren: Funktion Schalten, Wertgeber 1 Byte, Lichtszenen-Nebenstelle, max. 14 Schaltzeiten, Sperrung der Schaltuhren über Objekt.Angaben zur ProduktsicherheitHersteller:Berker GmbH & Co. KGZum Gunterstal 066440 BlieskastelDeutschlandE-Mail: info@berker.deTelefon: +49276298340

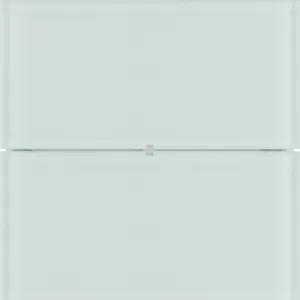

Der Berker Tastsensor 2f B.IQ Glas pw 75162090 ist ein instabus-Anwendermodul mit Tastsensor 2fach B.IQ Glas in polarweißer Farbe. Er verfügt über einen Demontageschutz und ein Beschriftungsfeld. Ebenso ist eine Unterputz-Installation möglich. Am Tastsensor befinden sich eine Betriebs- und vier Status-LEDs. Anschließend an den Tastsensor wird ein Busankoppler Up aufgesteckt und durch Verschraubung mit dem Tastsensor verbunden. Der Austausch von Daten erfolgt dann über die Anwenderschnittstelle (AST). Bei jeder Betätigung des Tastensensors wird ein Telegramm erzeugt und gesendet. Es stehen verschiedene Telegrammvarianten zur Auswahl, z.B. Schalt-, Tast-, Dimm- oder Jalousietelegramme, sowie Kombinationen dieser Telegrammvarianten oder Wert- Telegramme.Angaben zur ProduktsicherheitHersteller:Berker GmbH & Co. KGZum Gunterstal 066440 BlieskastelDeutschlandE-Mail: info@berker.deTelefon: +49276298340

Der Berker Tastsensor 2f Komf B.IQ Glas pw 75162590 ist ein instabus Anwendermodul für die Unterputz-Installation. Er bietet eine Vielzahl exklusiver Funktionen, einschließlich Tastenfunktionen, Schalten, Schalten im Toggle-(Umschalt) Betrieb, Dimmen Ein-/Zweiflächenbedienung, Jalousiesteuerung Ein-/Zweiflächenbedienung, Wertgeber/Lichtszenennebenstelle mit Funktion Wertgeber 1 Byte, Lichtszenenabruf mit/ohne Speicherfunktion und Helligkeitswertgeber, Temperaturwertgeber, Wertgeber 2 Byte, zyklisches Senden, Steuerungsfunktion, Zwangsführung. Der Tastsensor Komf B.IQ ist polarweiß und besitzt eine Betriebs- und vier Status-LED. Für den Demontageschutz wird der Tastsensor mit dem Up-Busankoppler verschraubt und der Datenaustausch zwischen ihm und dem Busankoppler erfolgt über die Anwenderschnittstelle (AST). Jede Tastenbetätigung veranlasst dann den Busankoppler, ein Telegramm zu erzeugen und auf den Bus zu senden. Der Tastsensor Komfort 2-fach bietet auch die Möglichkeit, zwei Bedienebenen zu wählen, wobei die zweite Ebene mit einer reduzierten Funktionalität ausgewählt werden kann. Auch die Umschaltung zwischen den Bedienebenen ist möglich.Angaben zur ProduktsicherheitHersteller:Berker GmbH & Co. KGZum Gunterstal 066440 BlieskastelDeutschlandE-Mail: info@berker.deTelefon: +49276298340
